Referenzhandbuch
IVC-2D
5
Interaktive Einstellungen
Mustersuche – interaktive
Einstellungen
Mustersuche – interaktive Einstellungen
Mit den interaktiven Einstellungen Mustersuche können Sie die Parameter für den Suchal-
gorithmus genau aufeinander abstimmen. Des Weiteren ist es möglich, über die Schaltflä-
chen Muster hinzufügen und Muster bearbeiten die Kamera ein Referenzmuster interaktiv
lernen zu lassen.

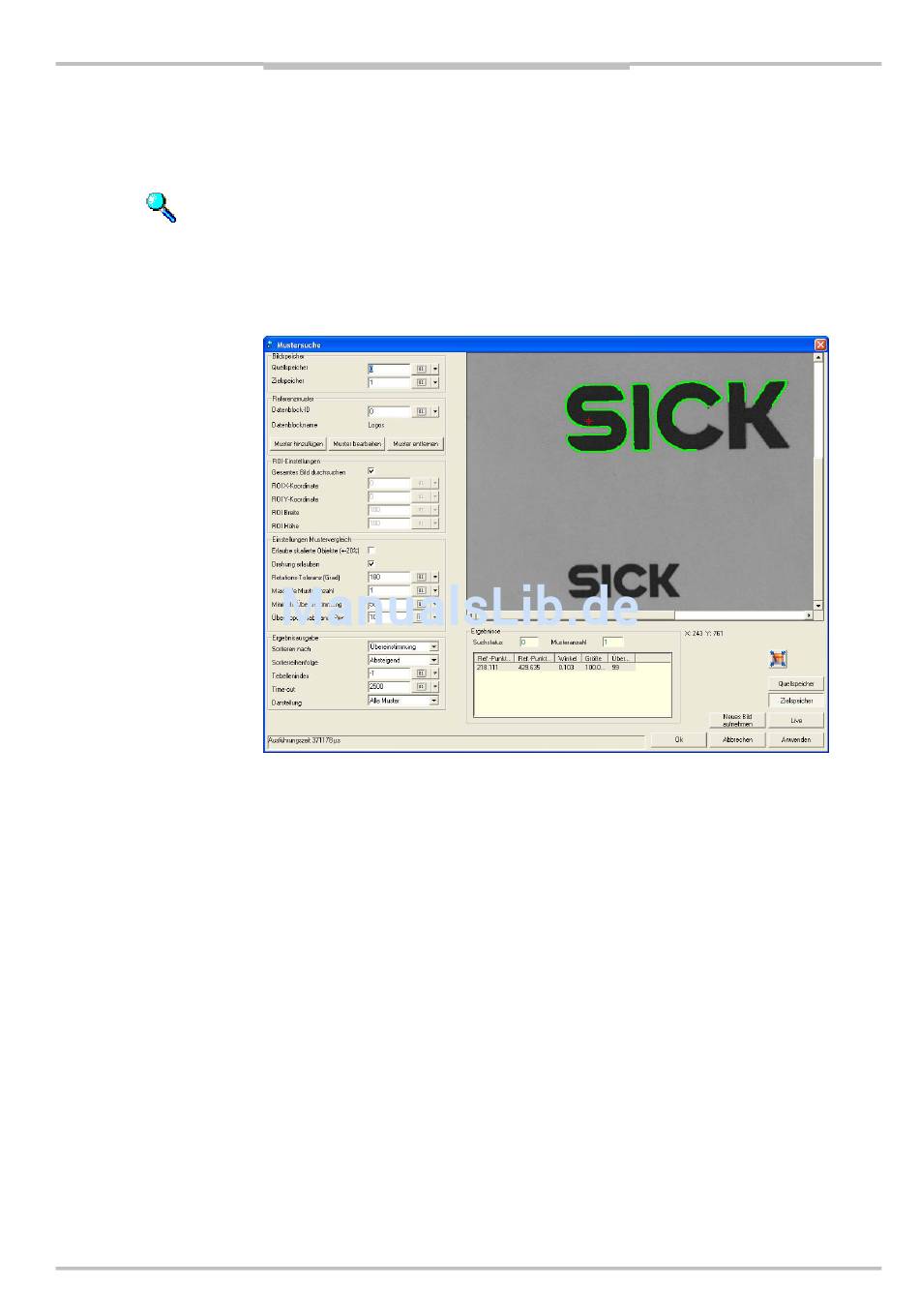

Abbildung – Die interaktiven Einstellungen Mustersuche
Bildspeicher
Der Quellspeicher enthält das Live-Bild, in dem der Vergleich stattfindet. Der Zielspeicher
enthält eine Darstellung der daraus resultierenden Muster.
Referenzmuster
Das Referenzmuster für den Vergleichsprozess befindet sich in einem Datenblock im
Kameraspeicher. Über die interaktiven Einstellungen ist es möglich, einen neuen Daten-
block mit einem Referenzmuster hinzuzufügen, den Inhalt eines bestehenden Datenblocks
zu bearbeiten oder einen Datenblock unwiderruflich aus dem Arbeitsspeicher zu löschen.
Die Schaltflächen Muster hinzufügen und Muster bearbeiten öffnen Muster hinzufü-
gen/bearbeiten , siehe Seite 222.
Hinweis: Ein Datenblock, der mit dem Werkzeug Musterlernen im Betrieb erstellt wurde,
kann nicht bearbeitet werden! Grund dafür ist, dass die während des Betriebs verwendete
Lern-ROI von beliebiger Gestalt sein kann, über deren Aussehen keine Informationen im
Datenblock gespeichert sind.
ROI-Einstellungen
Es ist möglich, wahlweise das gesamte Bild zu durchsuchen oder einen rechteckigen
Bereich zu definieren, um die Suche einzugrenzen. Das gesamte Verhalten des Werkzeugs
ist von diesen beiden Optionen abhängig: Wird das gesamte Bild durchsucht, werden auch
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Kapitel 5
219
