Kapitel 4
72

Filter

4.3 Filter

Dilatation

Dieses Werkzeug verschiebt eine 3-mal-3-Matrix über das Bild und ersetzt den Wert des
mittleren Matrixelements mit dem größten Wert aus den umgebenden Matrixelementen.
Im Allgemeinen erodiert dieses Werkzeug dunkle Pixel und kann verwendet werden, um
Bildartefakte aufgrund einzelner dunkler Pixel zu verringern.
Manchmal müssen Sie diesen Schritt mehrere Male wiederholen, bis das gewünschte
Ergebnis erreicht wird.
110 110
250 140
250 80
Mittleres Matrixelement
vor Anwenden der Funktion

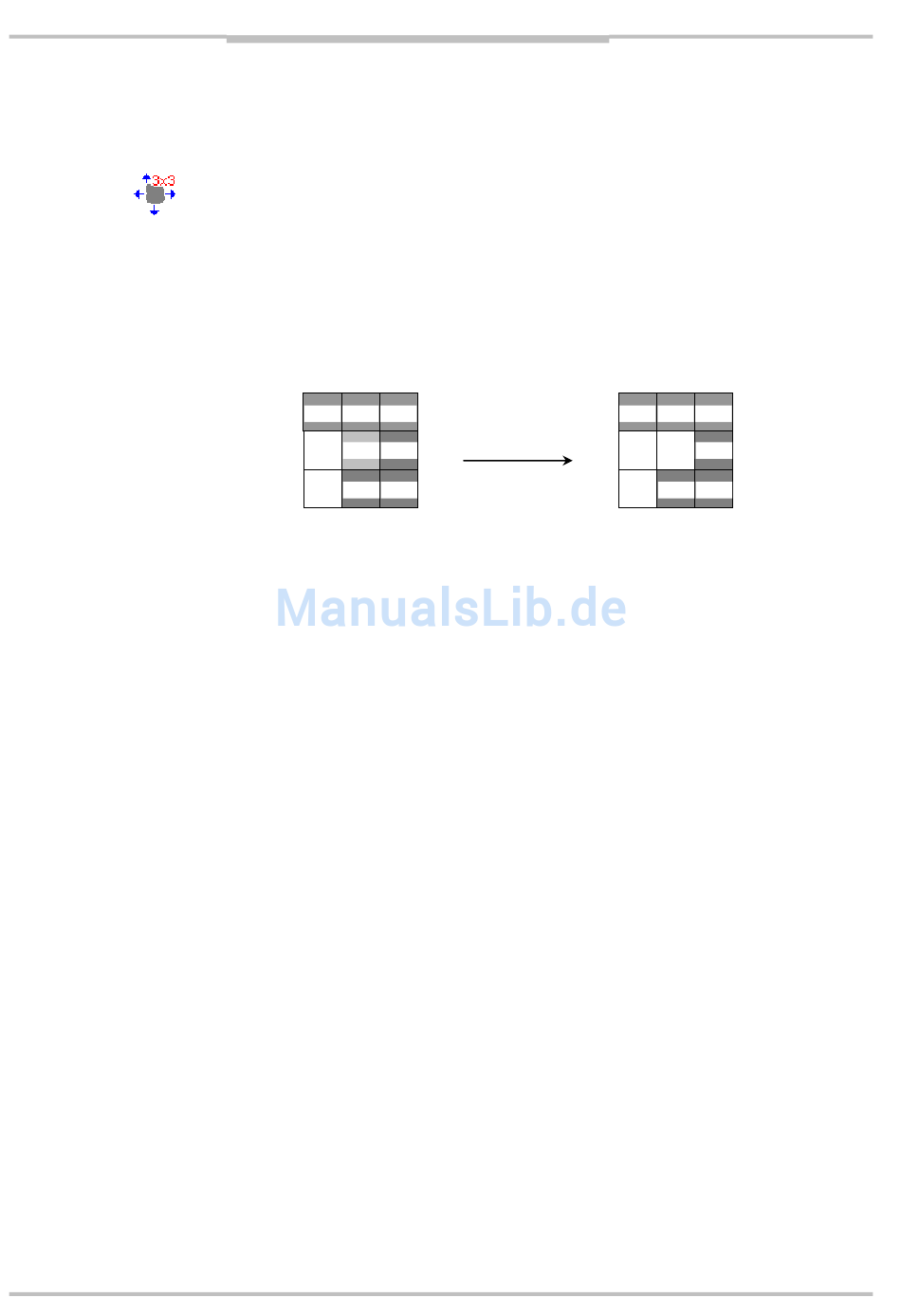

Abbildung –Der Wert des mittleren Matrixelements wird in den größten Wert aus den
umgebenden Matrixelemente geändert.
Eingabeparameter
01 = Quellspeicher
02 = ROI-Definitionsschritt
03 = Zielspeicher
Rückgabewerte
Keine
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
110
80
80
Bildspeicher, der das Bild für die Ausdehen enthält.
Schrittnummer, in der die anzuwendende ROI
erzeugt wurde.
Bildspeicher, in dem das Bild nach der Ausdehen
angezeigt werden soll.
Referenzhandbuch
110 110 110
250 250 80
250 80 80
Mittleres Matrixelement
nach Anwenden der Funktion
IVC-2D
