Referenzhandbuch
IVC-2D
Filter

Grauwertbereich spreizen

Dieses Werkzeug skaliert die Verteilung der Grauwerte im Bild neu. Alle Pixel im Bild mit
einem Grauwert unterhalb einer unteren Schwelle werden auf den Grauwert 0 gesetzt. Alle
Pixel mit Grauwerten oberhalb einer oberen Schwelle werden auf den Grauwert 255
gesetzt. Grauwerte zwischen den zwei Schwellen werden neu skaliert. Die untere Schwelle
definiert den Grauwert 1 und die obere Schwelle den Grauwert 244. Im Allgemeinen wird
das Histogramm an beiden Enden abgeschnitten und der verbleibende Ausschnitt zwi-
schen den Grauwerten 1 und 254 gespreizt.
In einem zweiten Schritt ist es möglich, die Schwellen der speziellen Verteilung der Grau-
werte zu adaptieren. Beispiel: Die Gesamtmenge von Pixeln zwischen den Schwellen ist
10.000, und der Parameter Pixelprozent wird auf 10 % gesetzt. Das Werkzeug schneidet
10.000 • 0,1 = 1.000 Pixel auf jeder Seite des neu-skalierten Histogramms ab. Siehe
Abbildung zur weiteren Erklärung.
Die obere und untere Schwelle kann in interaktiven Einstellungen gesetzt werden, indem
Sie auf die angezeigte Schaltfläche klicken, nachdem Sie doppelt auf das Feld des Para-
meterwerts geklickt haben. In diesem neuen Fenster können Sie die obere und untere
Grauwertschwelle mit einem Schieberegler einstellen. Alle Grauwerte von Pixeln mit Grau-
werten zwischen den zwei Schwellen werden neu skaliert. Pixel oberhalb und unterhalb der
Schwellen werden auf 255 bzw. 0 gesetzt.
Mit diesem Werkzeug können Sie die Grauwerte im Bild für bestimmte Programmschritte
einstellen.
Grauwert = 0
a)
untere Schwelle
b)
c)
Grauwert = 1

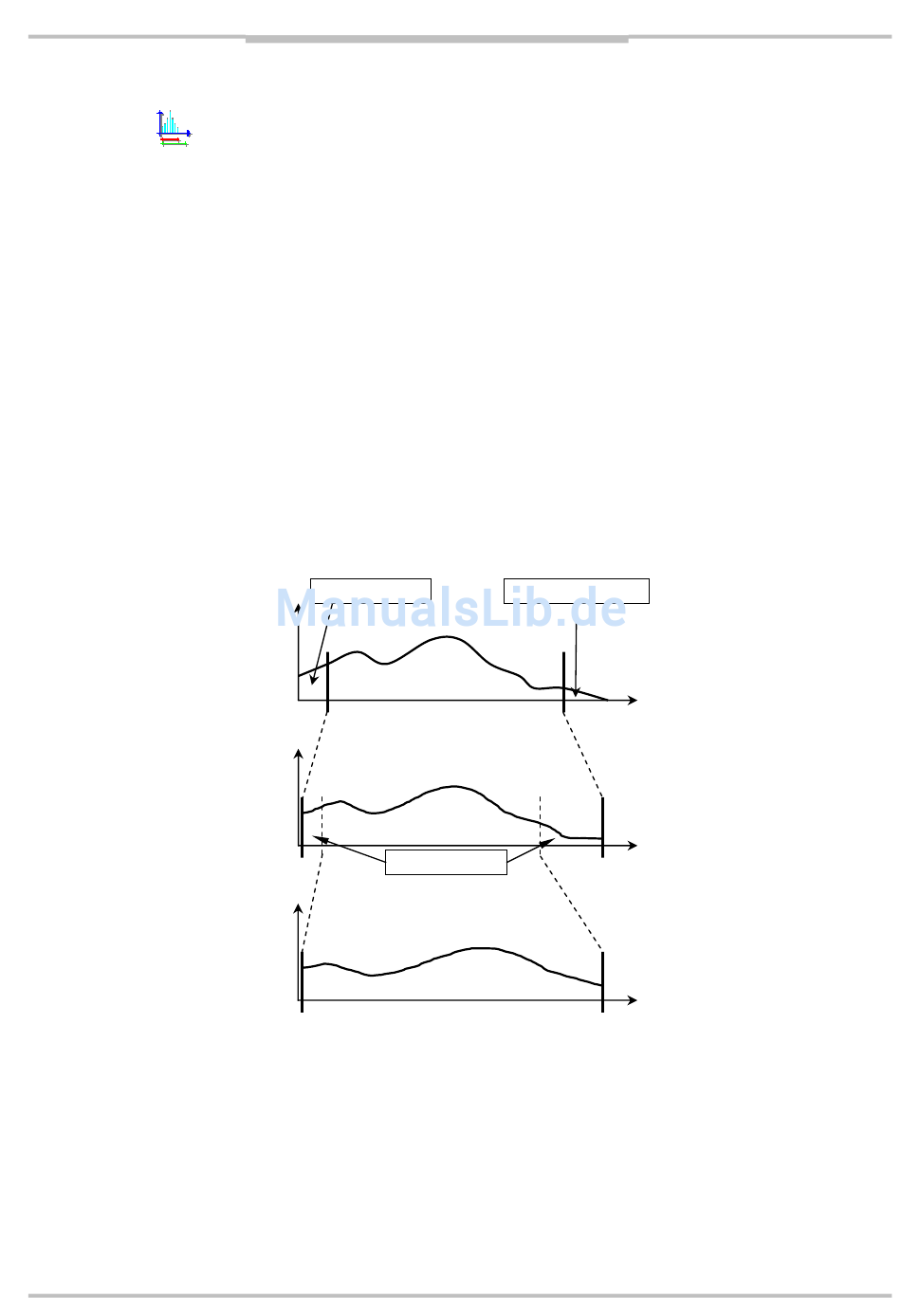

Abbildung –a) Ursprüngliches Histogramm des Bildes. Alle Grauwerte unterhalb der unteren
Schwelle werden auf den Grauwert 0 und Grauwerte oberhalb der oberen Schwel-
le auf 255 gesetzt. b) Das ursprüngliche Histogramm zwischen den Schwellen wird
von Grauwert 1 bis Grauwert 254 gespreizt. Das im Text erwähnte Beispiel
schneidet 1.000 Pixel (bis zur gestrichelten Linie) auf jeder Seite des neu-
skalierten Histogramms ab. Abhängig von der Form des Histogramms werden zwei
neue Schwellen berechnet.
c) Selbes Vorgehen wie von a) nach b), das Histogramm wird zwischen den gestri-
chelten Linien von Grauwert 1 bis Grauwert 2 gespreizt.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Grauwert = 255
obere Schwelle
1.000 Pixel
Grauwert = 254
Kapitel 4
