Muster hinzufügen/bearbeiten – interaktive Einstellungen
Über die interaktiven Einstellungen Muster hinzufügen/bearbeiten werden Referenzmuster
erstellt. Die untenstehende Abbildung zeigt ein Beispiel für eine Lern-ROI, die sich aus einer
rechteckigen ROI und einer elliptischen Maske zusammensetzt. Die Kanten, die in das
Referenzmuster einbezogen werden, sind mit einem grünen, der Referenzpunkt mit einem
roten Kreuz markiert. Der blaue Kreis mit einem Kreuz beschreibt den Schwerpunkt der
Lern-ROI und wird vom Überlappungsabstand im Werkzeug Mustersuche gebraucht.

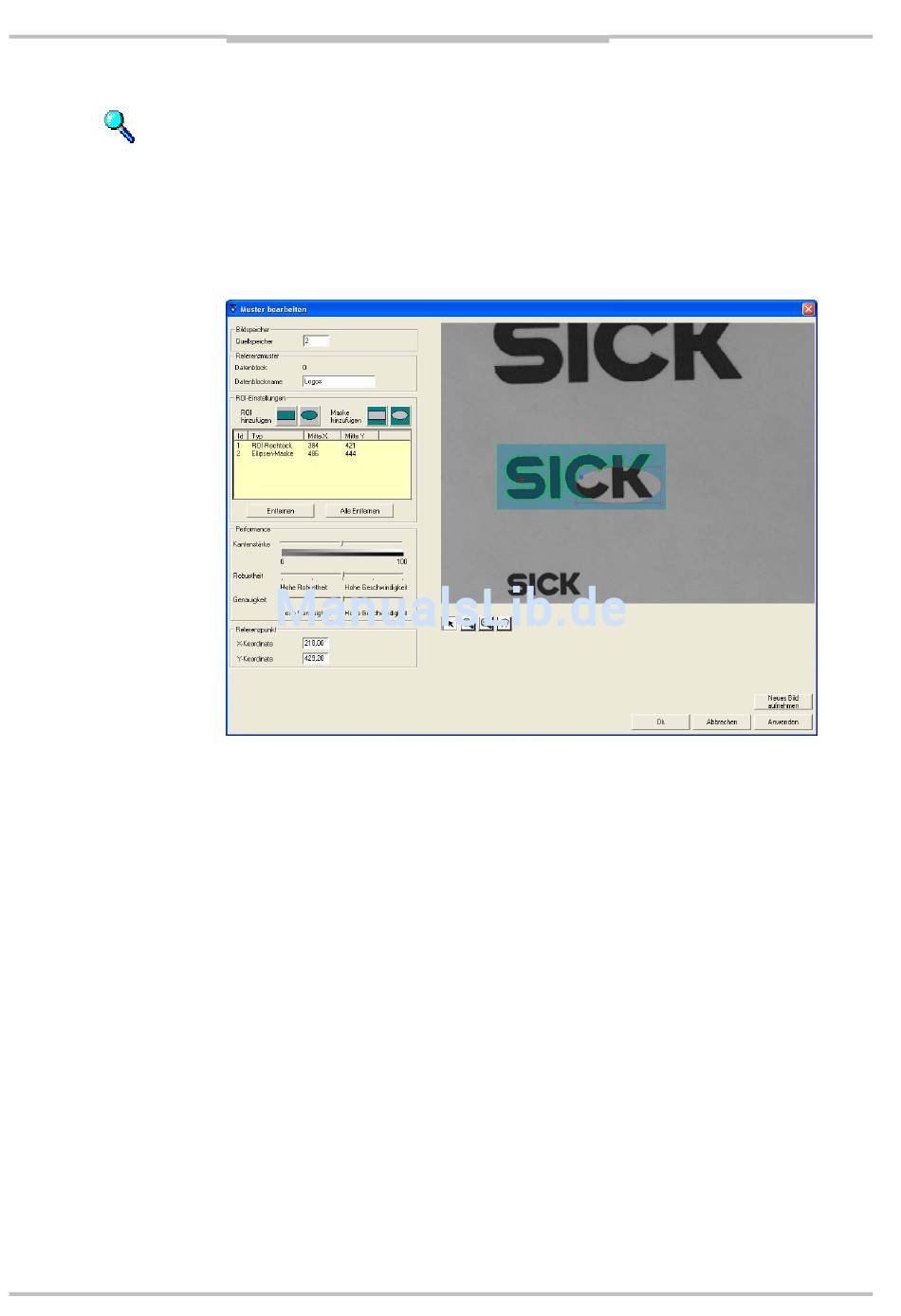

Abbildung – Die interaktiven Einstellungen Muster hinzufügen/bearbeiten
Bildspeicher
Der Quellspeicher beschreibt, wo das Referenzbild gespeichert ist. Es wird empfohlen,
hierfür nicht den Quellspeicher des Werkzeugs Mustersuche zu benutzen. Es besteht
ansonsten die Gefahr, die Bildinformationen zu überschreiben, wenn das Schrittprogramm
ausgeführt wird.
Referenzmuster
Die ID des Datenblocks, der das Referenzmuster enthält, ist in der Mustersuche-GUI
festgelegt und kann über diese interaktiven Einstellungen nicht verändert werden. Es ist
allerdings möglich, den Namen des Datenblocks zu bearbeiten.
Einstellungen Lern-ROI
Über die Schaltflächen ROI hinzufügen und Maske hinzufügen wird eine Lern-ROI erstellt,
welche jene Bestandteile eines Musters oder Bildes definiert, die in die Referenzmuster
einbezogen werden sollen. Die Lern-ROI wird erstellt, indem eine oder mehrere ROIs und
Masken dem Referenzbild hinzugefügt werden. Eine Lern-ROI kann aus bis zu 16 ROIs und
Masken bestehen, muss aber mindestens eine rechteckige oder elliptische ROI enthalten.
Vorzugsweise deckt die Lern-ROI nur das wesentliche Muster ab und enthält so wenig
umgebende Bestandteile wie möglich.
Jede ROI und jede Maske kann mit der Maus verschoben, gedreht und in ihrer Größe
verändert werden.
©
