Kapitel 4
128
Übereinstimmung
Muster prüfen

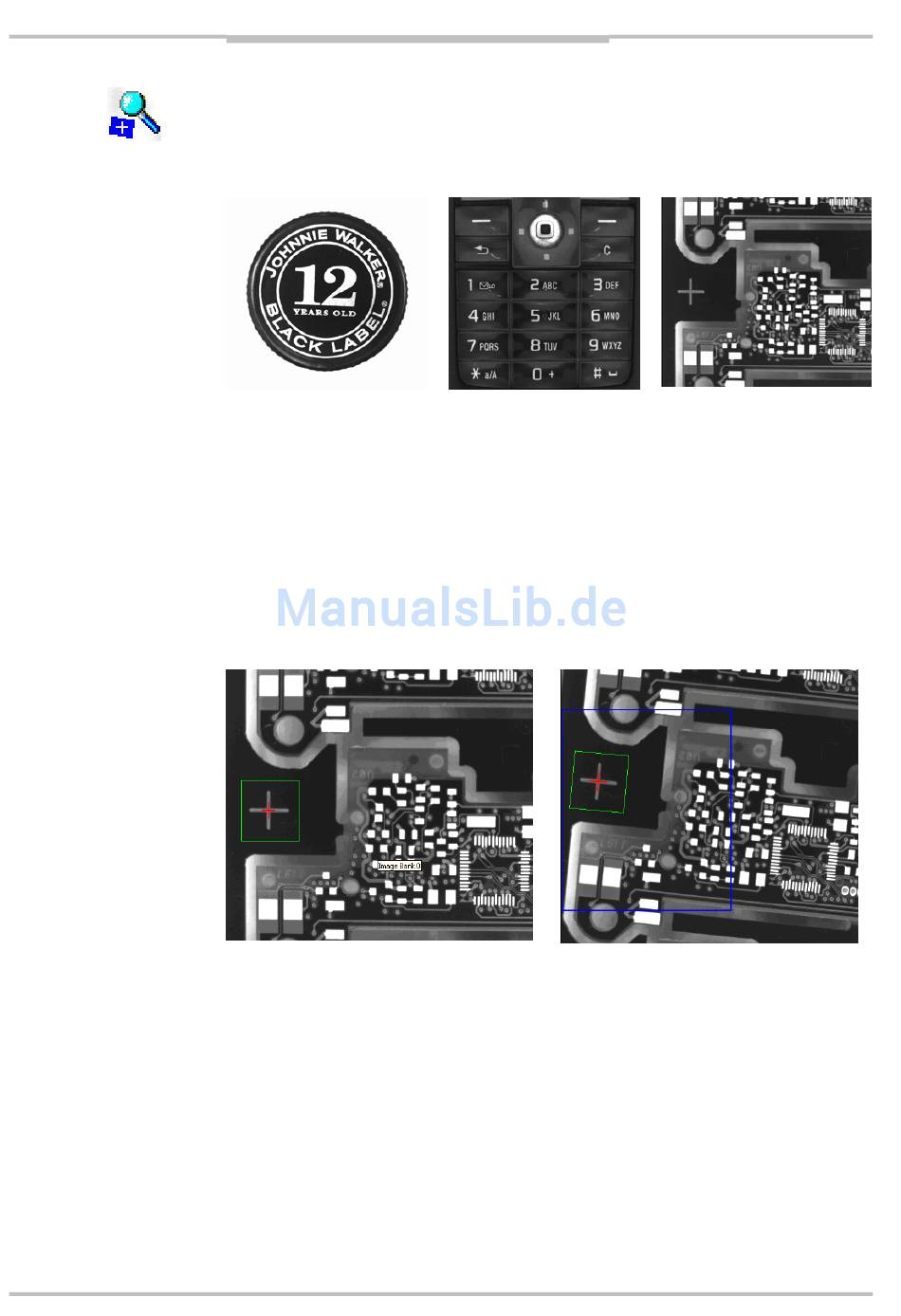

Die Musterwerkzeuge werden zum Suchen und Prüfen von Mustern verwendet (z. B.
Etiketten, Tastenfelder und Passermarken:
Etikettenprüfung
Die Funktionalität lässt sich in zwei Kategorien aufteilen:
1. Mit dem Werkzeug „Lernmuster" lernt die Kamera ein Muster mithilfe eines
Referenzbildes.
2. Das Werkzeug „Muster prüfen" sucht und prüft das Muster in Live-Bildern.
Das Muster wird in einem Suchrechteck gesucht. Mit dem Werkzeug werden hauptsächlich
die Position, der Winkel und die Übereinstimmung des Musters ermittelt. Die zurückgege-
benen Koordinaten beziehen sich auf die Position des Referenzpunkts des Musters.
Erläuterungen zum Referenzpunkt finden Sie in der Beschreibung des Werkzeugs „Lern-
muster" auf Seite 126.
Das Muster wird mittels seiner Lern-ROI im
Referenzbild definiert.
Große Musterfehler können entweder durch Einstellung einer hohen Übereinstimmungs-
schwelle ermittelt werden, so dass fehlerhafte Muster nicht gefunden werden, oder durch
Anwendung eines Pass/Fail-Kriteriums im Zusammenhang mit dem Übereinstimmungser-
gebnis.
Kleine Fehler können vom Übereinstimmungsparameter nur bei kleiner Muster-ROI deutlich
identifiziert werden. Um kleinere Fehler in großen Mustern zu finden, muss ein anderes
Bildkonzept verwendet werden.
Differenzbild
Das Werkzeug verfügt über eine optionale Visualisierungsausgabe, die Differenzbild ge-
nannt wird. Damit können Fehler gefunden werden, die für eine Übereinstimmung zu klein
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Tastenfeldprüfung
Im Betriebsmodus ist das Muster (grün) im
Suchrechteck (blau) zu finden.
Referenzhandbuch
IVC-2D
Passermarkenpositionierung
