Referenzhandbuch
IVC-2D
Parameterwerte einstellen

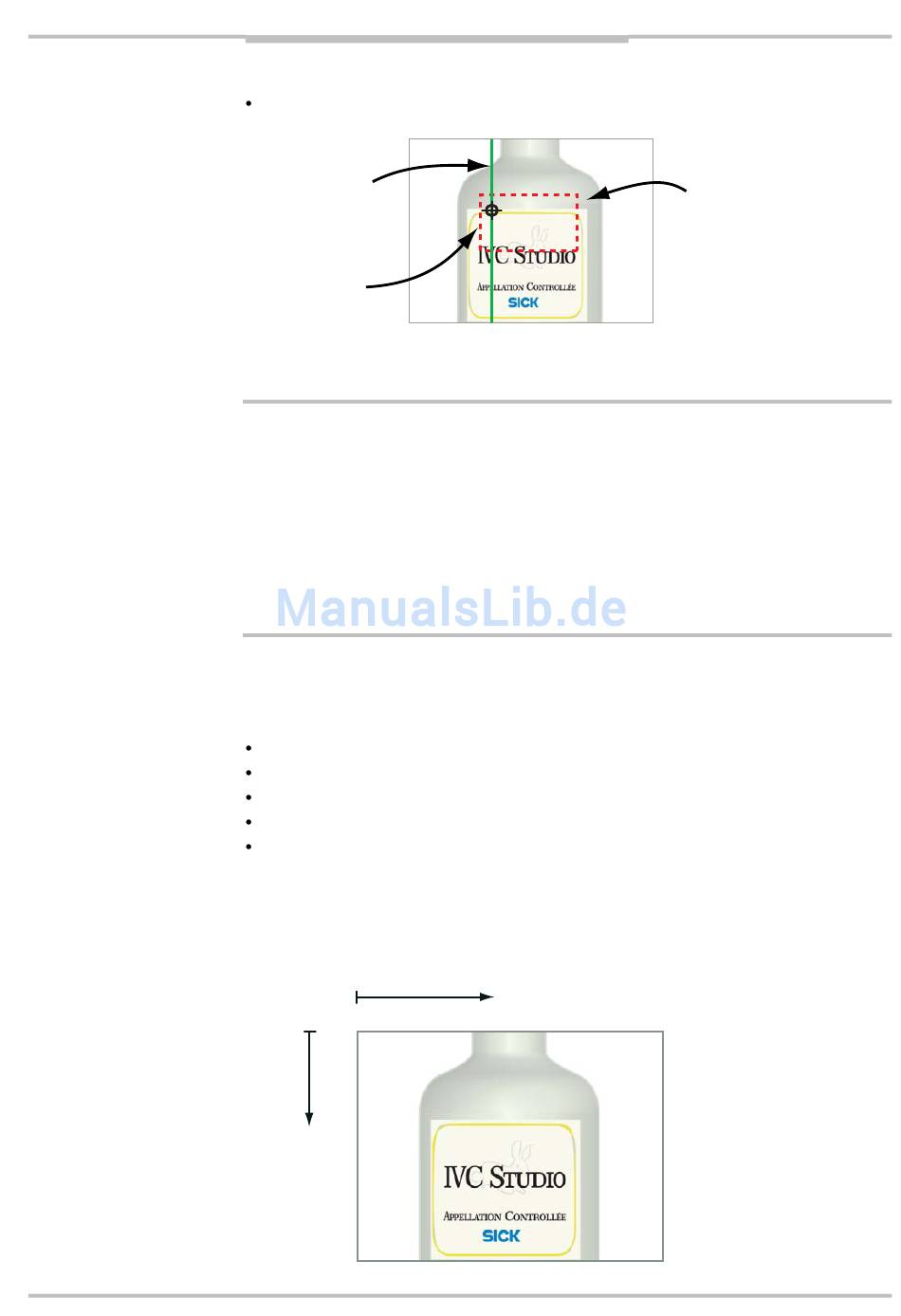

Ein Spaltenkante suchen, das nach der oberen Kante des Etiketts auf der linken Seite
des Bildes sucht.
Abtastlinie
Linker Rand
Sie benötigen außerdem einen Schritt, der die obere Kante auf der rechten Seite findet.
Sie sollten diesen Schritt aber erst hinzufügen, nachdem Sie die nötigen Parameter gesetzt
haben.
Klicken Sie auf das Werkzeug ROI-Rechteck in der Werkzeugleiste ROI.
8.
Im angezeigten Dialogfenster wählen Sie ...nach aktuellem Schritt, und klicken Sie auf
9.
OK.
Der ROI-Rechteck-Schritt wird zur Programmliste hinzugefügt.
10. Fügen Sie eine Beschreibung des Schrittes hinzu, zum Beispiel „ROI oben auf das
Etikett setzen".
11. Fügen Sie entsprechend ein Werkzeug Spaltenkante suchen (aus der Werkzeugleiste
Kante) zum Programm hinzu, und geben Sie ihm die Beschreibung „Linke Kante su-
chen".
2.4
Parameterwerte einstellen
Die Eingabeparameter können auf verschiedenen Wegen gesetzt werden:
Durch manuelles Eingeben eines konstanten Werts
Durch Benutzen interaktiver Einstellungen für das Setzen konstanter Werte
Durch Abrufen eines Werts aus der Tabelle
Durch Verwendung des Ergebnisses vom vorherigen Schritt
Durch Schreiben eines Ausdrucks, der die genannten Methoden kombiniert
In diesem Abschnitt werden Sie verschiedene Wege zum Einstellen konstanter Parame-
terwerte kennenlernen. Wie man Tabellen, Ergebnisse vorheriger Schritte und Ausdrücke
benutzt, wird in den folgenden Abschnitten gezeigt.
Wichtiger Hinweis zum Bestimmen von Bildkoordinaten: Koordinaten werden immer von
der oberen, linken Ecke des Bildes gemessen.
Y-Koordinate
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
X-Koordinate
Kapitel 2
Region of Interest
(ROI)
17
