IVC-2D
Zum Schreiben von Programmen
2.2.2
Programmierfenster

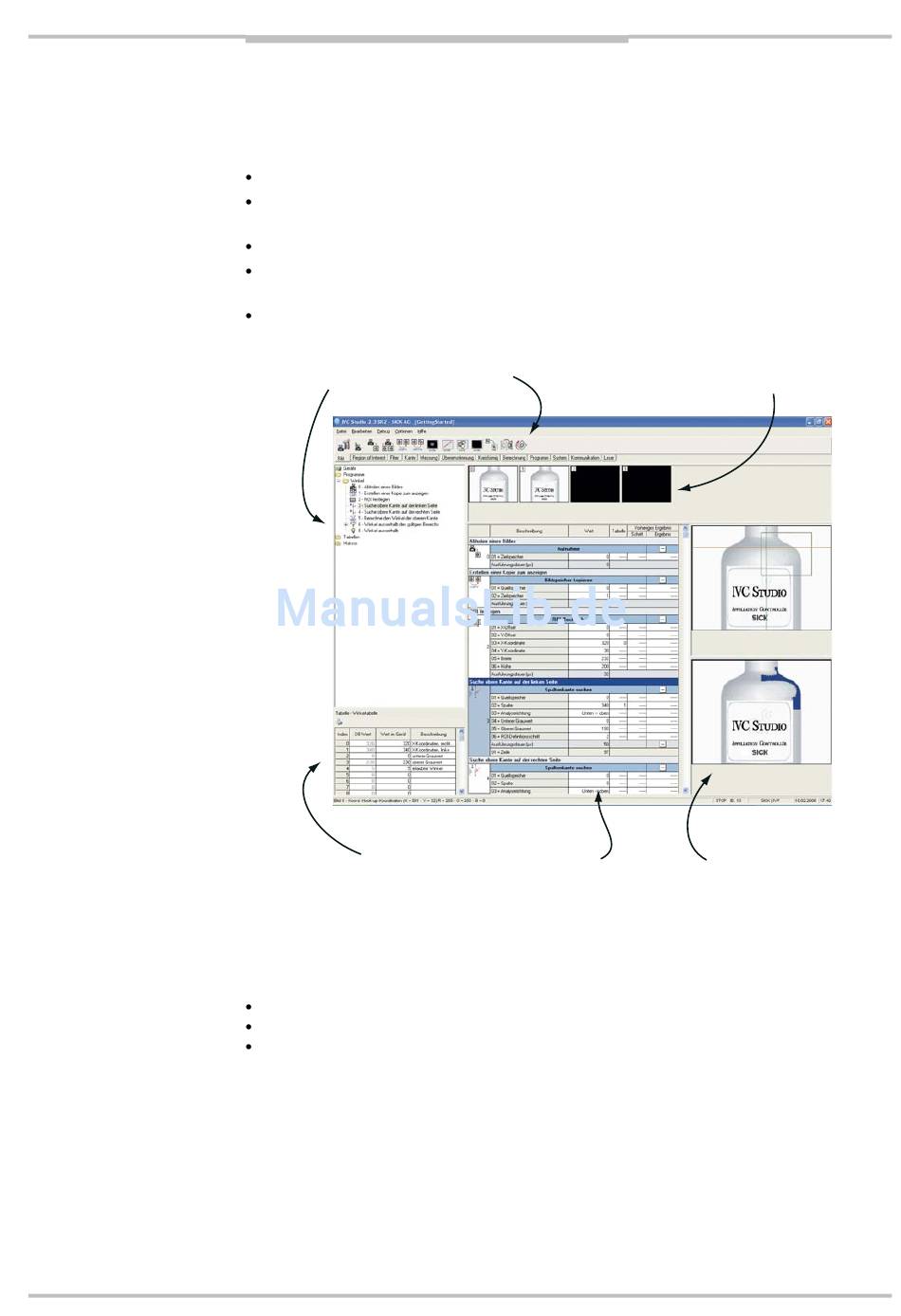

Wenn Sie ein Programm schreiben, enthält das Hauptfenster einige zusätzliche Elemente:
Werkzeugleiste – enthält die Werkzeuge, die mit dem Gerät verwendet werden können.
Programmliste – zeigt die im Programm verwendeten Werkzeuge und die Parameter für
jedes Werkzeug.
Tabelle – zeigt den Inhalt der Gerätetabelle.
Bildspeicher – zeigt kleine Vorschaubilder (Thumbnails) der Bilder, die aktuell im Bild-
speicher des Geräts sind (wenn vorhanden).
Vorschau – zeigt das Ergebnis des Programmschritts, wenn er auf ein Bild angewendet
wird.
Baumansicht
Tabelle
Die Werkzeugleiste enthält tatsächlich mehrere Werkzeugleisten, in denen die Werkzeuge
in Kategorien gruppiert sind. Sie schalten zwischen den Kategorien um, indem Sie auf die
Karteireiter unten in der Werkzeugleiste klicken.
Die Programmliste zeigt jeden Schritt in den Programmen als eine Tabelle. Jeder Schritt
enthält:
Die Eingabeparameter, die für das Werkzeug gesetzt werden können
Die Ausführungszeit für das Werkzeug, wenn es ausgeführt wird
Das Ergebnis (Rückgabewerte) des Werkzeugs
Es gibt vier Spalten in der Programmliste, die benutzt werden, um die Parameterwerte
anzugeben; Wert, Tabelle, Schritt und Ergebnis. Welche Spalte Sie benutzen, hängt davon
ab, welchen Typ von Parameterwert Sie benutzen wollen: konstante Werte, in der Tabelle
gespeicherte Werte oder Ergebnisse aus vorherigen Schritten.
Bildspeicher werden zum Speichern von Bildern verwendet, so wie die Tabelle zum Spei-
chern von Werten verwendet wird. Dies kann sehr nützlich sein, zum Beispiel wenn Sie das
Bild editieren wollen, aber das Originalbild später im Programm benötigen. Beachten Sie,
dass die Bilder in der Kamera gespeichert werden und dass die Bilder in den Bildspeichern
bleiben, bis sie entfernt oder durch andere Bilder überschrieben werden.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Werkzeugleiste
Programmschritte
Kapitel 2
Bildspeicher
Vorschau
15
