Referenzhandbuch
IVC-2D
Kante
Spalte suchen
Dieses Werkzeug tastet ein Bild entlang einer vertikalen Linie ab, um eine Spalte zu su-
chen, die Pixel mit Graustufenwerten in einem angegebenen Bereich enthält. Nur der Teil
des Bildes innerhalb einer ROI wird abgetastet.
Der zurückgegebene Wert ist die X-Koordinate der gefundenen Spalte. Im Vorschaufenster
wird die gefundene Spalte mit einer gelben Linie markiert.
Das Werkzeug wird eine Spalte „finden" (und aufhören, das Bild abzutasten), wenn die
Spalte eine bestimmte Menge von Pixeln mit Graustufenwerten innerhalb des Bereichs
enthält. Diese Menge wird durch den Parameter Niveau angegeben und kann verwendet
werden, um das Werkzeug weniger empfindlich für Rauschen im Bild zu machen.

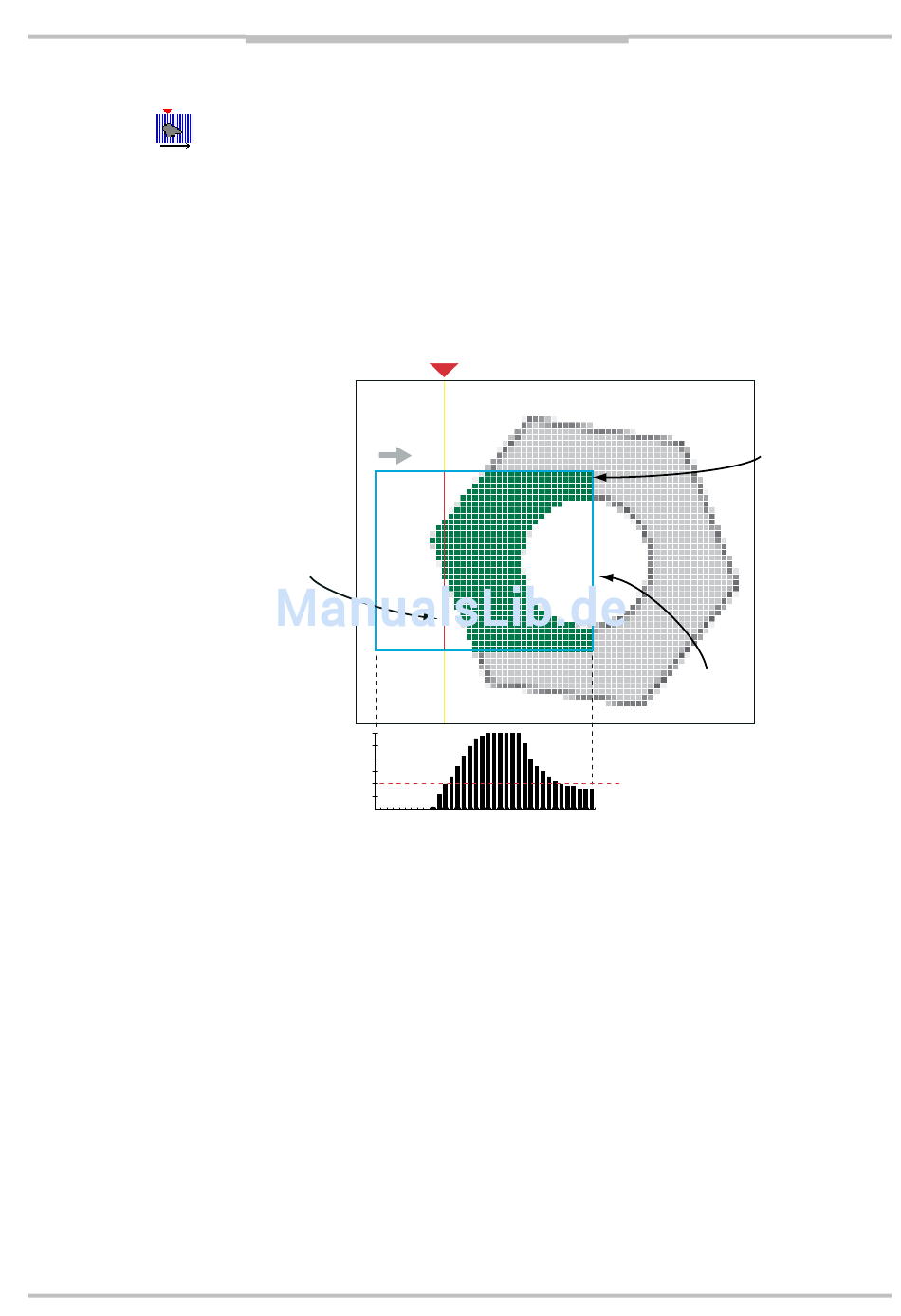

Analyse-
richtung
Entlang dieser Linie
werden die Pixel gezählt
Anzahl gefundener
30
Pixel entlang der Linie
25
20
15
10
5
0
Der Parameter Übergangstyp wird verwendet, um auszuwählen, wann das Werkzeug das
Abtasten beenden soll: Wenn die Menge gefundener Pixel in der Spalte die Anzahl in
Niveau (Pixel > Niveau) übersteigt, oder wenn sie unter die Anzahl in Niveau (Pixel <
Niveau) sinkt.
Die untere und obere Grenze des Grauwertbereichs wird mit den Parametern Unterer
Grauwert und Oberer Grauwert gesetzt. Diese Parameter können in einem interaktiven
Einstellfenster gesetzt werden, das geöffnet wird, wenn Sie auf die eingeblendete Schalt-
fläche klicken, nachdem Sie doppelt auf das Feld Wert des Parameters geklickt haben. Im
interaktiven Einstellfenster werden alle Pixel in der ROI mit Grauwerten innerhalb des
Bereichs blau eingefärbt.
Das Bild wird entweder von der linken Kante der ROI zur rechten, oder von der rechten zur
linken abgetastet, abhängig von der Einstellung des Parameters Analyserichtung.
Dieses Werkzeug benötigt eine nicht-gedrehte rechteckige ROI. Der Parameter ROI-
Definitionsschritt gibt den Programmschritt an, in dem die ROI erzeugt wird. Beachten Sie,
dass nur ROIs zugelassen sind, die mit dem Werkzeug „ROI Rechteck" erzeugt wurden.
Benutzen Sie keine ROI, die mit einem anderen ROI-Werkzeug erzeugt wurden.
Für einige Anwendungen ist es nützlich, dieses Werkzeug mit dem Werkzeug „Zeile su-
chen" zu kombinieren, um auch die Zeile zu detektieren. In einigen Fälle können die Spalte
und die Zeile verwendet werden, um die X- und Y-Koordinaten des gefundenen Pixels zu
ermitteln.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Spalte, die vom Werkzeug
zurückgegeben wird
Niveau
Kapitel 4
Pixel mit
Höhenwerten
zwischen Unterer Grauwert
und Oberer Grauwert
ROI
85
