Kante
Richtung der Auswertung

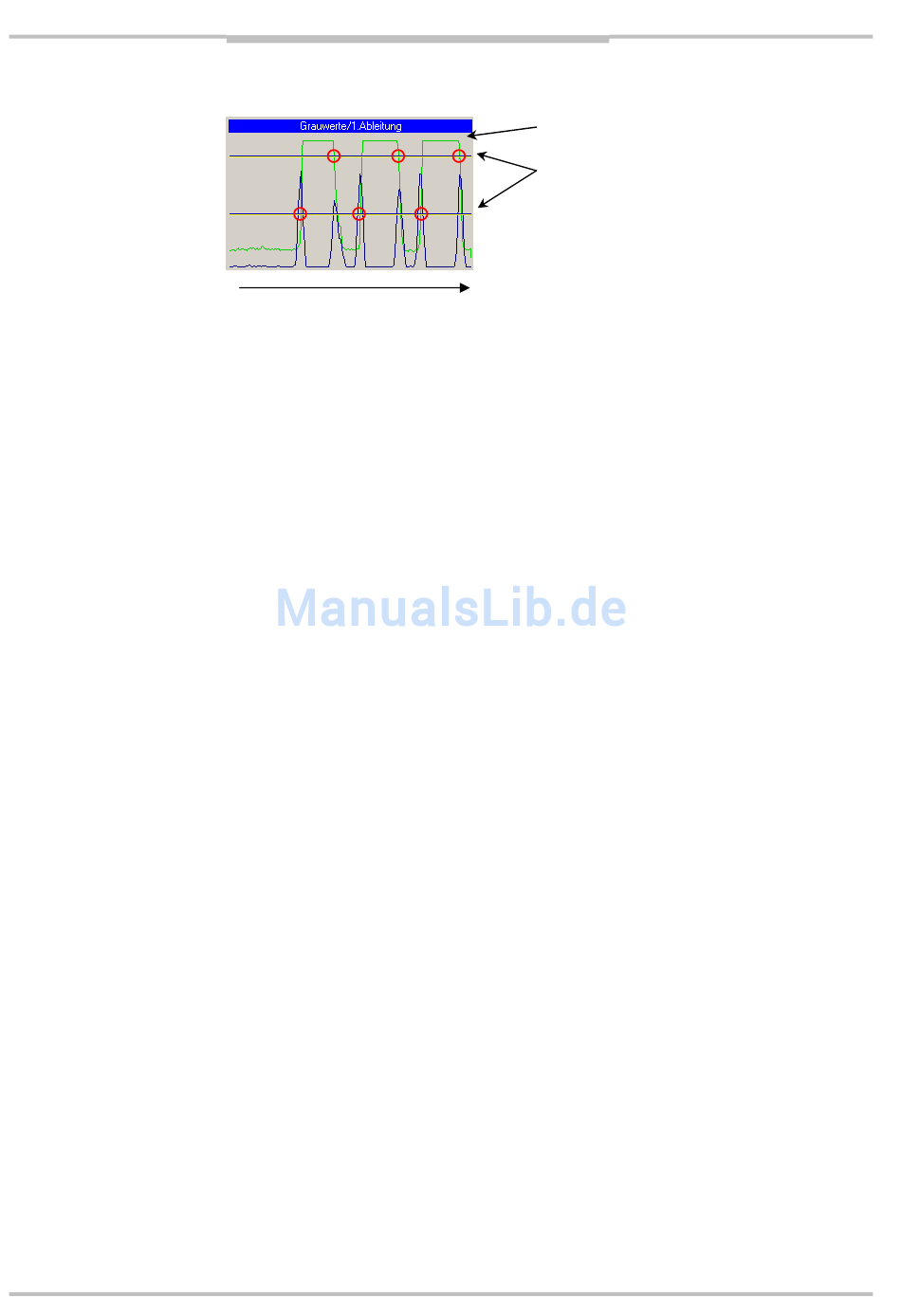

Abbildung – Auswertemethode 2: Detektiert absolute Veränderung der Grauwertskala
Die Auswertemethode und die geometrische Definition der Linienparameter werden durch
den Eingabeparameter Typ ausgewählt. Die folgenden Typen sind verfügbar:
Typ Auswerte-
methode
Einzeln &
kartesisch
Einzeln &
Intervall
Einzeln &
Polar
Mehrfach &
kartesisch
Mehrfach &
Intervall
Mehrfach &
Polar
Um den Einfluss von Rauschen zu verringern, kann der Eingabeparameter Durchschnittli-
che Pixel gesetzt werden. Dieser bildet den Durchschnitt der Grauwerte von bis zu zehn
Pixeln in Linienrichtung. Dies vermeidet fehlerhafte Ergebnisse aufgrund des Einflusses
einzelner Pixel. Diese Option ist nur verfügbar mit Auswertemethode 2: Detektieren der
absoluten Änderungen von Grauskalenwerten.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Grauwert entlang der Linie
Benutzerdefinierte obere und
untere Schwelle
Linienparameter
1 Kartesische Koordinaten für den Anfangs- und Endpunkt
der Linie.
1 Kartesische Koordinaten für Anfangspunkt und relative
Werte delta X und delta Y für Endpunkt der Linie.
1 Kartesische Koordinaten für Anfangspunkt und Abstand
und Winkel (gegen den Uhrzeigersinn in Bezug auf X-
Achsen) für Endpunkt der Linie.
2 Kartesische Koordinaten für den Anfangs- und Endpunkt
der Linie.
2 Kartesische Koordinaten für Anfangspunkt und relative
Werte delta X und delta Y für Endpunkt der Linie.
2 Kartesische Koordinaten für Anfangspunkt und Abstand
und Winkel (gegen den Uhrzeigersinn in Bezug auf X-
Achsen) für Endpunkt der Linie.
Referenzhandbuch
