Parameterwerte einstellen
17. Wählen Sie den Schritt Spaltenkante suchen.
18. Setzen Sie die Linie, entlang der abgetastet werden soll, indem Sie sie im Vorschau-
fenster verschieben.
Die Linie muss innerhalb der ROI liegen, die ebenfalls im Vorschaufenster angezeigt
wird. Standardgemäß wird die Linie an der linken Kante des Vorschaufensters platziert.
Wenn Sie ein größeres Fenster zum Bearbeiten benötigen, können Sie doppelt auf eine
Vorschau klicken, um Sie in einem separaten Fenster zu öffnen. In diesem Fenster können
Sie die Parametereinstellungen feineinstellen, wenn es zum Beispiel kleine Details im Bild gibt.
Einige Parameter können in speziellen interaktiven Einstellfenstern gesetzt werden. Diese
Fenster sind den Vorschaufenstern ähnlich, aber enthalten zusätzliche Funktionen, die zum
Einstellen der Parameterwerte verwendet werden.
19. Klicken Sie doppelt auf die Spalte Wert für die Parameter 04 = Unterer Grauwert, und
klicken Sie auf die Schaltfläche mit den drei Punkten.

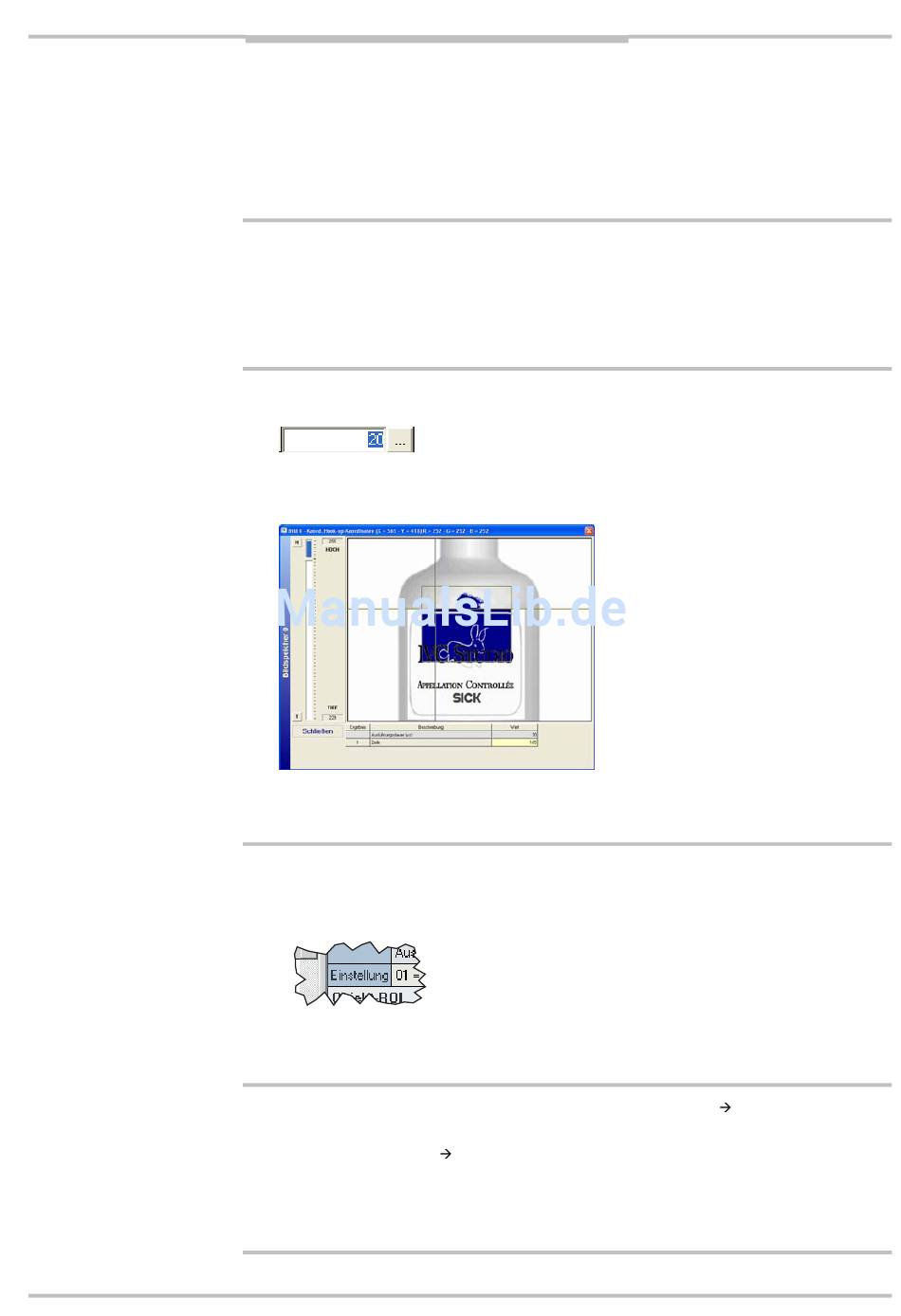

Eine Vorschau des Bildes wird in einem separaten Fenster angezeigt, das außerdem
folgendes darstellt: die ROI, die Linie (gelb), entlang der das Bild durchsucht wird, und
die Kante (rot/grün), die mit den aktuellen Parameterwerte gefunden wurde.
20. Klicken Sie auf die Schaltfläche H (Oberer Grauwert) oder L (Unterer Grauwert), und
stellen Sie den oberen oder unteren Grauwert mit dem Schieberegler ein, so dass die
Kante des Etiketts innerhalb der ROI deutlich sichtbar ist.
Bestimmte Werkzeuge haben interaktive Einstellfenster, in denen Sie alle Parameter
setzen können. Diese Werkzeuge haben ein Feld Einstellung in der unteren linken Ecke des
Programmschritts in der Programmliste. Zum Öffnen des Einstellfensters, klicken Sie dop-
pelt auf das Feld Einstellung.
Wenn alle Parameter für den Schritt Spaltenkante suchen gesetzt sind, können Sie den
Schritt duplizieren und die Kopie benutzen, die Kante auf der rechten Seite zu suchen.
Ändern Sie dazu einfach die Linie, entlang der gesucht werden soll.
21. Klicken Sie auf Spaltenkante suchen und wählen Sie Bearbeiten
Hauptmenü.
22. Wählen Sie Bearbeiten
23. Setzen Sie die Linie, entlang der abgetastet werden soll, in dem neuen Schritt Spalten-
kante suchen, indem Sie sie im Vorschaufenster verschieben.
24. Ändern Sie die Beschreibung des Programmschritts in „Rechte Kante suchen".
©
