Kommunikation
RS485-Werte schreiben
Dieses Werkzeug sendet Werte aus der Tabelle über die RS485-Schnittstelle. Die Werte
werden sukzessive aus der Tabelle gesendet, beginnend bei der Zeile, die durch den
Parameter Tabellenindex definiert ist. Der Parameter Anzahl Werte definiert, wie viele
Werte gesendet werden.
Beachten Sie, dass nur 8-Bit-Werte (0 bis 255) gesendet werden können.
Eingabeparameter
01 = Tabellenindex
02 = Anzahl Werte
Rückgabewerte
Keine
Fehlermeldungen
Fehler = 407
Beispiel
Tabellenindex: 20
Tabellenindex: 21
Tabellenindex: 22
Tabellenindex: 23
Tabellenindex: 24
Tabellenindex: 25

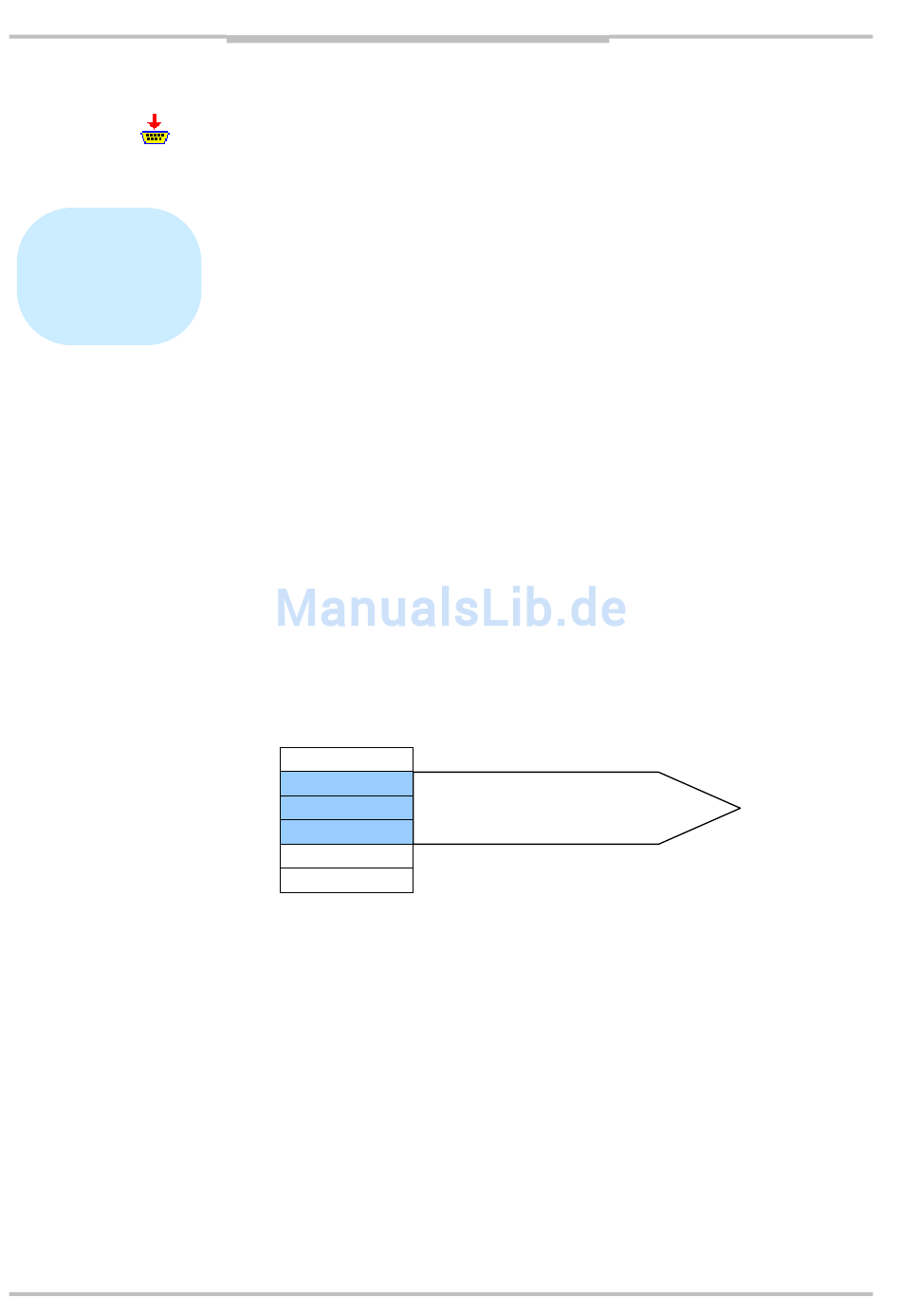

Abbildung – Beispiel fürs Senden von Werten aus einer Tabelle über RS485.
Eingabeparameter: Tabellenindex: 21 und Anzahl Werte: 3. Das bedeutet beginnend bei
Tabellenindex 21 werden drei sukzessive Werte gesendet.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Wählt Zeile in Tabelle mit dem ersten zu sendenden
Wert.
Gesamtzahl der Werte, die sukzessive gesendet
werden sollen.
Da die Anzahl von Zeilen in der Tabelle auf 2000
begrenzt ist, ist der Tabellenindex + Anzahl Werte
2001.
Serielles Protokoll
Prüfen Sie, ob ein Werkzeug „RS485 einstellen"
ausgeführt wurde, bevor dieses Werkzeug verwen-
det wurde.
Nur Werte von Index 21 bis 23
werden über RS485 gesendet
