Kreisförmig
Rückgabewerte
01 = Fehlerkennzeichen
02 = Mittelpunkt X
03 = Mitte Y
Beispiel

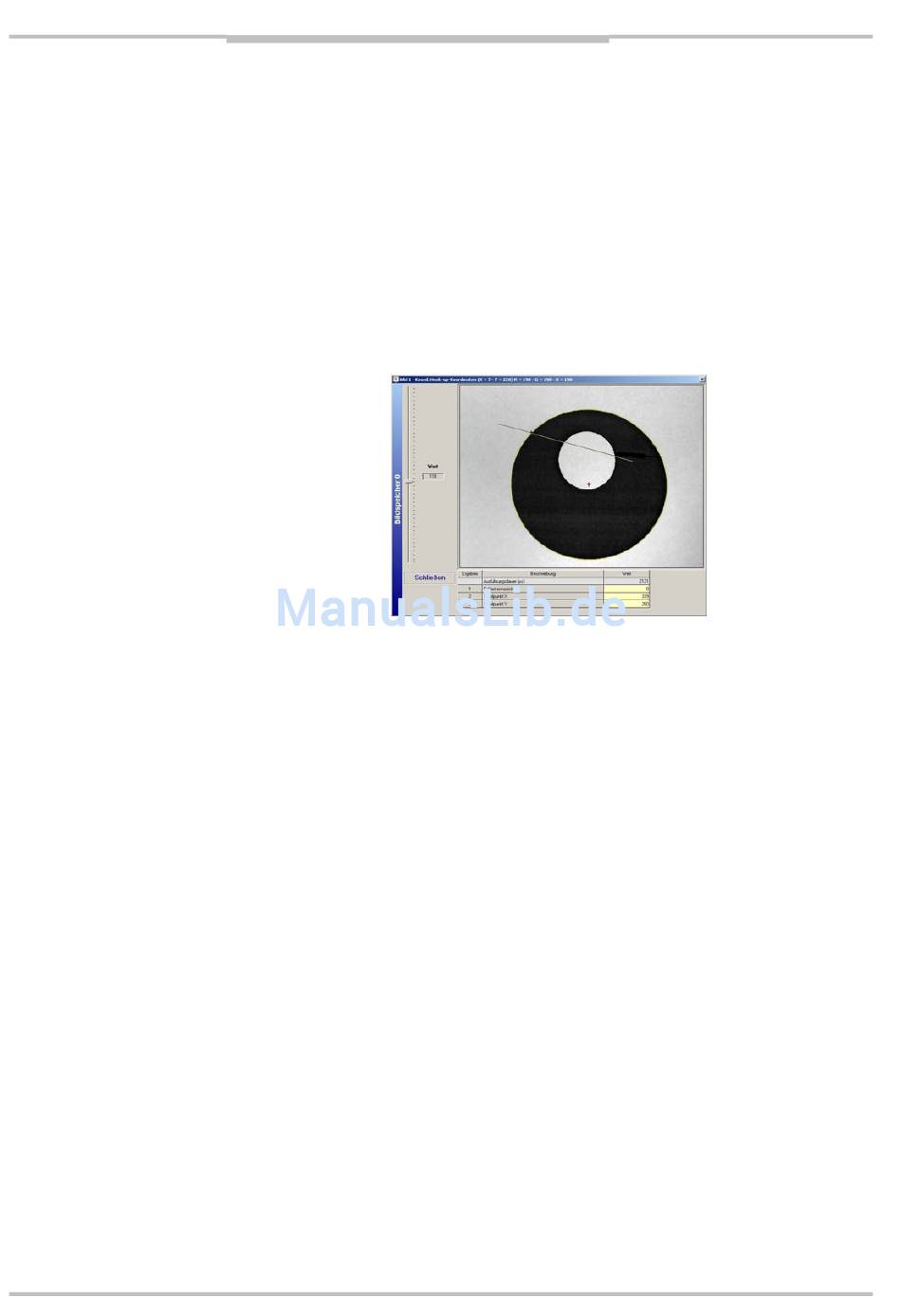

Abbildung –Beispiel einer erfolgreich gefundenen äußeren Kontur. Dargestellt ist die Linie
für die Suche eines Konturpunkts (gelbe Linie), die gefundene Kontur (gelber
Kreis) und der Schwerpunkt (rotes Kreuz).
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Fehlerkennzeichen = 0 Außenumfang gefunden
Fehlerkennzeichen = 1 Außenumfang nicht gefunden
X-Koordinate des berechneten Schwerpunkts.
Wenn kein Außenumfang gefunden wurde
Mittelpunkt X = 0.
Y-Koordinate des berechneten Schwerpunkts.
Wenn kein Außenumfang gefunden wurde
Mittelpunkt Y = 0.
