Referenzhandbuch
IVC-2D
Kreisförmig

Kreisumfangs-ROI

Dieses Werkzeug erzeugt eine ROI mit der Form einer verarbeiteten äußeren Kontur.
Zusätzlich ist es möglich, bis zu drei verschiedene innere Konturen auszuschneiden. Die-
ses Werkzeug muss das Ergebnis eines vorher durchgeführten Werkzeugs „Außenumfang
definieren" erhalten, um die äußere Form der ROI definieren zu können. Um eine innere
Kontur aus der ROI auszuschneiden, müssen Sie das Werkzeug „Innenumfang definieren"
in einem vorherigen Programmschritt ausführen.
Eingabeparameter
01 = Außendurchmesser-Schritt
02 = Innendurchmesser-Schritt A
03 = Innendurchmesser-Schritt B
04 = Innendurchmesser-Schritt C
05 = Zielspeicher
Rückgabewerte
01 = Fehlerkennzeichen
Beispiel

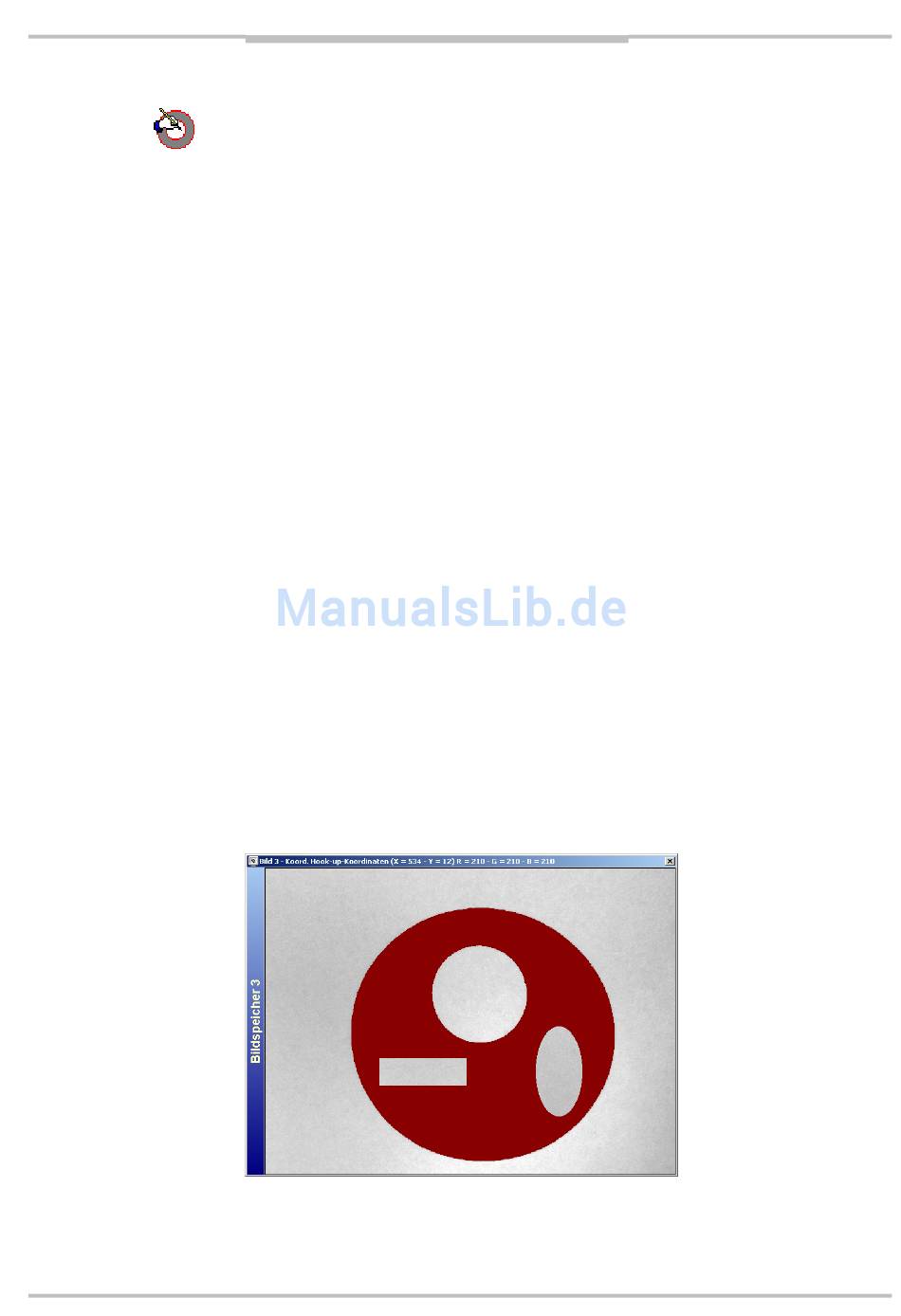

Abbildung –Beispiel einer ROI, die durch eine äußere Kontur erzeugt wurde, mit Ausschnit-
ten dreier verschiedener Innenkonturen.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Verweist auf Programmschrittnummer, die
das Werkzeug „Außenumfang definieren"
ausführt.
Verweist auf Schrittnummer, die das Werk-
zeug „Innenumfang definieren" ausführt,
um das erste Ausschneiden ausführen zu
können.
Verweist auf Schrittnummer, die das Werk-
zeug „Innenumfang definieren" ausführt,
um das zweite Ausschneiden ausführen zu
können.
Verweist auf Schrittnummer, die das Werk-
zeug „Innenumfang definieren" ausführt,
um das dritte Ausschneiden ausführen zu
können.
Bildspeicher, in dem die resultierende ROI
angezeigt werden soll.
Kennzeichen = 0 Werkzeug korrekt been-
det.
Kennzeichen = –1 Ein Fehler trat auf.
Kapitel 4
139
