Kapitel 5
Lesen/Schreiben-
Kommunikation
Ethernet/IP
oder OPC
234
Interaktive Einstellungen
Parameter auslesen und übergeben
Das IVC-Gerät nutzt einen internen Puffer, um Parameterwerte mit anderen Geräten im
Netzwerk zu teilen. Dieser Puffer gliedert sich in zwei Bereiche:
Eingang
Externe Geräte können Parameterwerte in diesen Bereich schreiben. Die
Werte werden dann in die aktive Tabelle im IVC-Gerät kopiert.
Ausgang
Das IVC-Gerät schreibt Tabellenwerte, Programmschritt-Ergebnisse oder
Konstanten in diesen Bereich. Diese Werte können dann von externen
Geräten ausgelesen werden.
Mit dem Werkzeug „Kommunikationseinstellungen" legen Sie fest, welcher Parameter im
Puffer auf welchen Wert im Arbeitsspeicher des IVC-Gerätes abgebildet werden soll. Die
Synchronisation zwischen Puffer und Arbeitsspeicher erfolgt, wenn ein Werkzeug „Le-
sen/Schreiben-Kommunikation" ausgeführt wird.
INT0
INT1
...
INT49
INT0
...

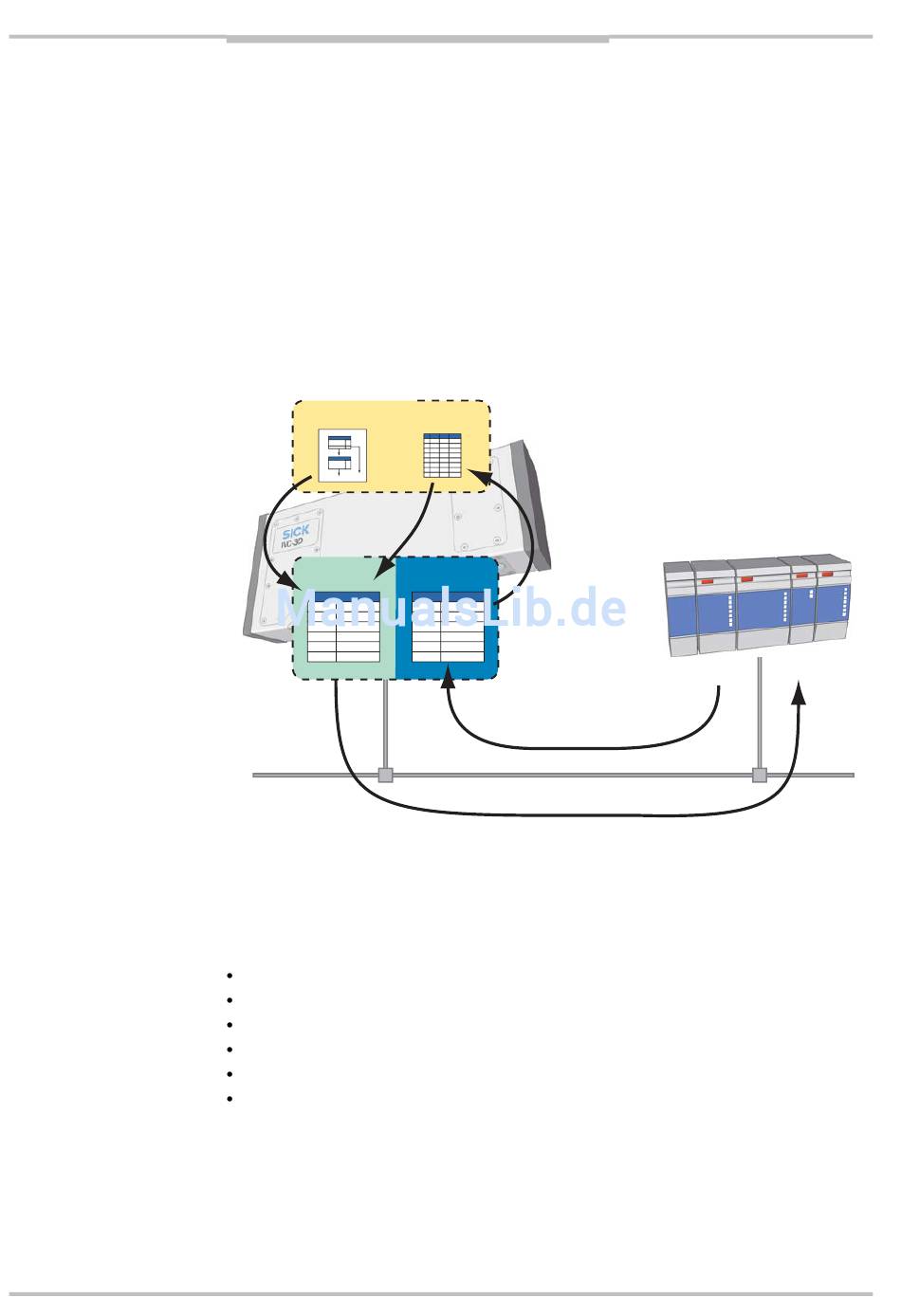

Abbildung – Werte im Puffer des IVC-Geräts auslesen und schreiben.
Parametertypen
Jeder Parameter im Puffer kann Werte von einem bestimmten Typ speichern. Die folgen-
den Typen werden von den IVC-Geräten unterstützt:
Short Integer
Integer
Double Integer
Floating Point
Short String
Long String
Da Ganzzahlen im Arbeitsspeicher von IVC-Geräten immer als Double Integer (4 Byte)
dargestellt werden, werden ganzzahlige Werte beim Lesen und Schreiben zwischen Ar-
beitsspeicher und Puffer automatisch konvertiert, sofern der Wert im Wertebereich des
Parametertyps liegt.
Entsprechend versucht das IVC-Gerät, Fließkommazahlen und Ganzzahlen zwischen
Arbeitsspeicher und Puffer zu konvertieren. Das gleiche gilt für Zeichenketten im Arbeits-
©
