Messung

Einzel-Blob-Analyse

Dieses Werkzeug zählt alle verbundenen Pixel mit Grauwerten zwischen einer unteren und
einer oberen Schwelle, beginnend bei einem definierten Anfangspunkt im Bild. Es ist
möglich, alle gefundenen Pixel mit einer Farbe zu markieren. Rückgabewerte sind die
Gesamtzahl der gefundenen Pixel und die Schwerpunktkoordinaten der gefundenen Pixel.
Die untere und obere Schwelle für die Grauwerte können mit einem Schieberegler in
einem interaktiven Einstellfenster gesetzt werden. Dieses zeigt außerdem das Bild mit den
gefundenen Pixeln, markiert in der ausgewählten Farbe. Um das interaktive Fenster zu
öffnen, klicken Sie doppelt auf das Eingabefeld für die untere oder obere Schwelle, und
klicken Sie anschließend doppelt auf die eingeblendete Schaltfläche, die in dem Feld
angezeigt wird.
Wenn der Anfangspunkt an einer Position liegt, deren Grauwert nicht zwischen Unterer
Grauwert und Oberer Grauwert liegt, ist der resultierende Schwerpunkt (0,0) und die
Anzahl gezählter Pixel natürlich 0.
Eingabeparameter
01 = Quellspeicher
02 = Anfangspunkt X
03 = Anfangspunkt Y
04 = Unterer Grauwert
05 = Oberer Grauwert
06 = Farbe
07 = Zielspeicher
Rückgabewerte
01 = Gefundene Pixel
02 = Mittelpunkt X
03 = Mitte Y

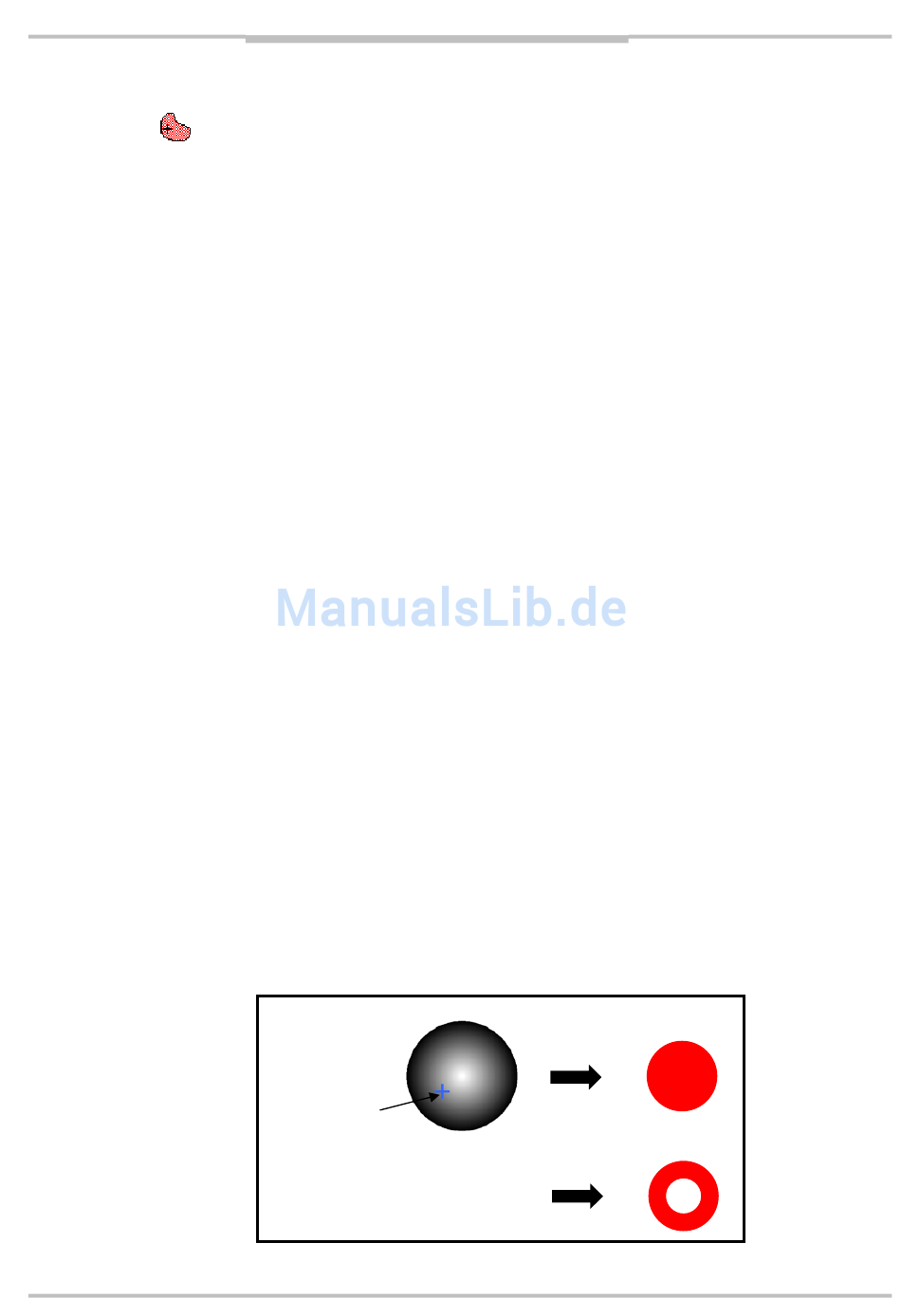

Beispiel
Anfangspunkt
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Bildspeicher, der das zu analysierende Bild enthält.
X-Koordinate als Ausgangspunkt für die Auswertung
der Grauwerte.
Y-Koordinate als Ausgangspunkt für die Auswertung
der Grauwerte.
Schwelle für unteren Grauwert.
Schwelle für oberen Grauwert.
Wählen Sie die Farbe, in der die gefundenen Pixel
markiert werden sollen. Mit einem Doppelklick
öffnen Sie eine Farbtabelle.
Nummer des Bildspeichers, in dem das Bild mit
eingefärbten Pixeln und dem berechneten Schwer-
punkt angezeigt werden soll.
Gesamtzahl der gefundenen Pixel zwischen der
unteren und oberen Schwelle.
X-Koordinate des berechneten Schwerpunkts.
Y-Koordinate des berechneten Schwerpunkts.
Oberer Grauwert = 243
Unterer Grauwert = 74
Oberer Grauwert = 200
Unterer Grauwert = 74
