Referenzhandbuch
IVC-2D
Hinweis:
Filter
Detailextraktion
Das Werkzeug „Detailextraktion" identifiziert Bilddetails, die aus dem Hintergrund „hervor-
stechen". In 2D-Bildern werden Details verstärkt, die einen Kontrast zum Hintergrund
aufweisen, wie dunkler Text auf hellem Hintergrund, heller Text auf dunklem Hintergrund,
Flecken, Druckfehler oder andere Fehler auf Oberflächen.
Es wird empfohlen, die interaktiven Einstellungen zum Anpassen der Parameter zu ver-
wenden. Klicken Sie doppelt auf die Schaltfläche Einstellungen, um das interaktive Einstell-
fenster zu öffnen. Für weitere Informationen zu den interaktiven Einstellun-
gen.Detailextraktion auf Seite 242
Das Ergebnis dieses Werkzeugs ist ein neues Bild mit nur zwei Intensitätswerten: hell für
Details und dunkel für den Hintergrund.

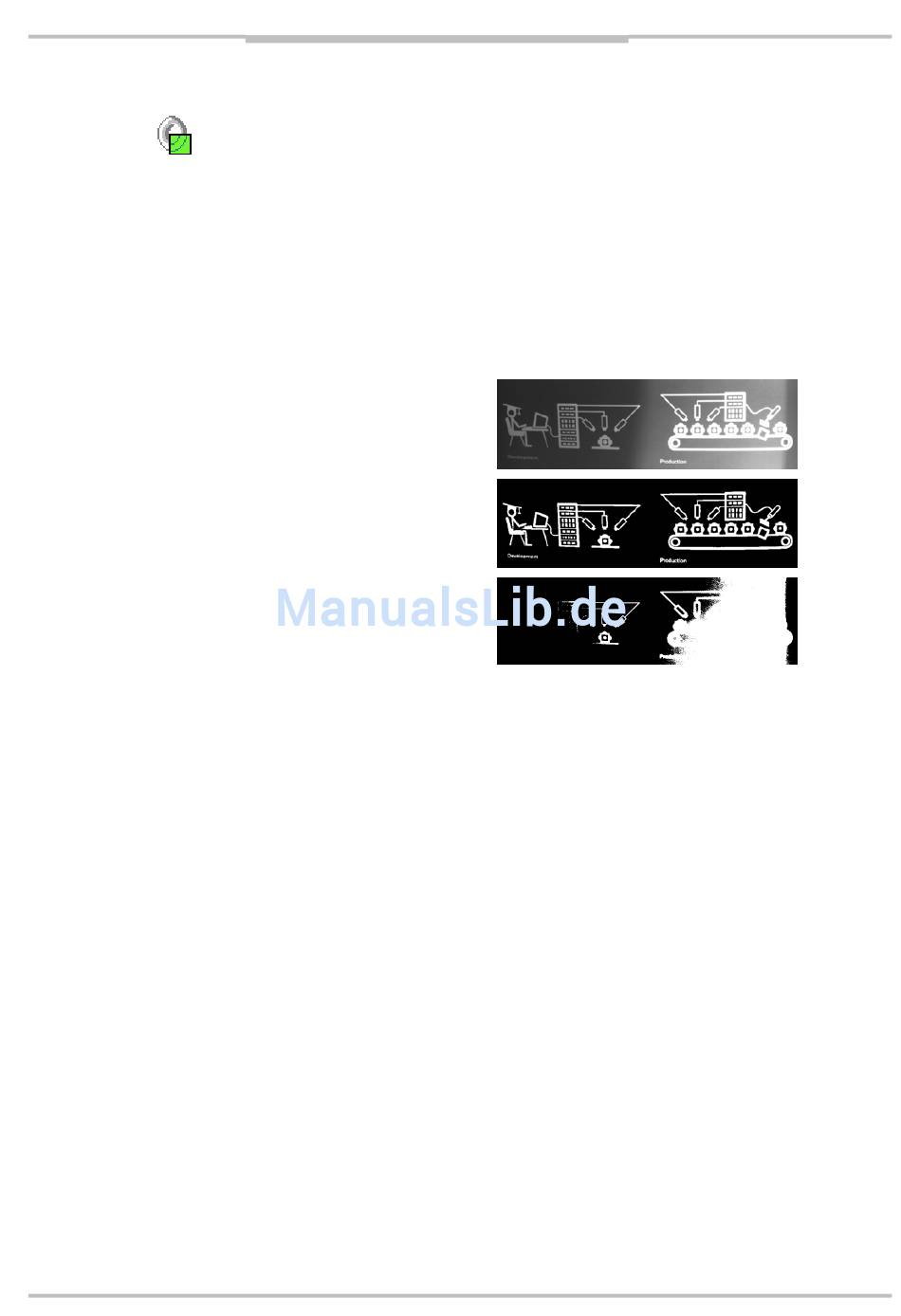

Originalbild
Durch Detailextraktion
gefiltert
Binärbild mit globaler
Schwellwertbildung
Abbildung –Die Filterung mit dem Werkzeug Detailextraktion, verglichen mit einer einfachen
Schwelle für das Bild.
Im Parameter Operatortyp stellen Sie ein, wie die Abweichungssuche ausgeführt werden
soll.
Pixel nahe den Kanten der ROI werden von den Pixeln außerhalb der ROI beeinflusst.
Eingabeparameter
01 = Quellspeicher
02 = ROI-Definitionsschritt
03 = Operatortyp
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Bildspeicher, der das zu filternde Bild enthält.
Vorheriger Programmschritt, in dem die für dieses
Werkzeug zu verwendende ROI definiert wird.
Definiert, welcher Satz von benachbarten Punkten für
die Suche nach abweichenden Punkten betrachtet
werden soll:
Horizontal
Vertikal
Vier-Punkt
Acht-Punkt
Gesamte Fläche (langsam)Alle Pixel im Opera-
Aktuellen Punkt mit den hori-
zontalen Nachbaren verglei-
chen.
Aktuellen Punkt mit den verti-
kalen Nachbaren vergleichen.
Aktuellen Punkt mit den hori-
zontalen und vertikalen Nach-
barn vergleichen.
Aktuellen Punkt mit den hori-
zontalen, vertikalen und diago-
nalen Nachbarn vergleichen.
torradius werden betrachtet.
Kapitel 4
77
