Chapter 4
30
Erster Einstieg
4.4
Parameterwerte einstellen
Die Eingabeparameter können auf einer Reihe verschiedener Wege gesetzt werden:
Durch manuelles Eingeben eines konstanten Werts
Durch Benutzen interaktiver Einstellungen für das Setzen konstanter Werte
Durch Abrufen eines Werts aus der Tabelle
Durch Verwendung des Ergebnisses vom vorherigen Schritt
Durch Schreiben eines Ausdrucks, der die genannten Methoden kombiniert
In diesem Abschnitt werden Sie verschiedene Wege zum Einstellen konstanter Parame-
terwerte kennenlernen. Wie man Tabellen, Ergebnisse vorheriger Schritte und Ausdrücke
benutzt, wird in den folgenden Abschnitten gezeigt.

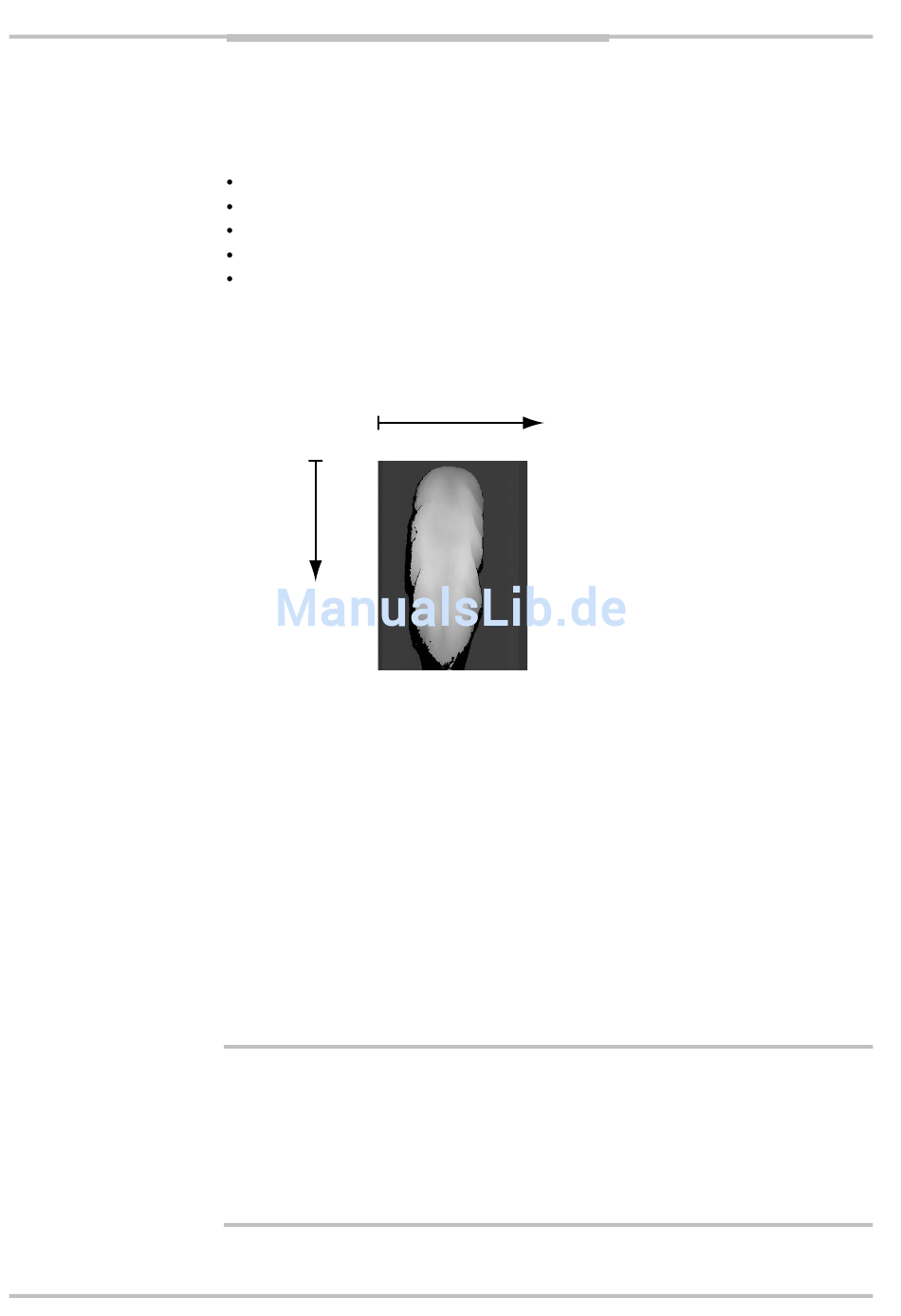

Wichtiger Hinweis zum Bestimmen von Bildkoordinaten: Koordinaten werden immer von
der oberen, linken Ecke des Bildes gemessen.
Y-Koordinate
(Länge)
4.4.1
Konstante Parameterwerte einstellen
Alle hinzugefügten Werkzeuge benötigen eine Reihe von Parametereinstellungen:
ROI Rechteck
• Das Rechteck, das die Region of Interest (ROI) angibt, in der Sie den
Laib oder das Förderband zu finden erwarten.
ROI Vereinigungs- • Zwei zu verbindende ROIs. Eine ROI wird durch den Verweis auf den
menge
Programmschritt angegeben, in dem die ROI erzeugt wurde.
Oberfläche
• Ein Bildspeicher mit einem 3D-Bild, einer ROI und dem Oberflächentyp
anpassen
zur Anpassung an den Teil des 3D-Bildes innerhalb der ROI.
Volumen
• Ein Bildspeicher mit einem 3D-Bild, einer ROI und einer Oberfläche zur
berechnen
Verwendung als Nullniveau, wenn das Volumen innerhalb der ROI
berechnet werden soll. Alles im Bild unterhalb des Nullniveaus wird für
die Volumenberechnung ignoriert.
Einen konstanten Wert manuell zu setzen ist wirklich einfach – geben Sie nur den Wert in
der Spalte Wert für den Parameter ein:
31. Wählen Sie den Schritt Oberfläche anpassen.
32. Klicken Sie doppelt auf die Spalte Wert für den Parameter 02 = ROI-Definitionsschritt,
und geben Sie den Programmschritt an, in dem Sie die ROI für das Förderband ange-
geben haben, also den Schritt ROI Vereinigungsmenge.
33. Stellen Sie den Oberflächentyp für die Anpassung ein. Klicken Sie dazu doppelt auf
die Spalte Wert für den Parameter 03 = Oberflächentyp, und wählen Sie Ebene Oberflä-
che aus dem Menü.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Bedienungsanleitung
X-Koordinate
(Breite)
IVC-3D
8011207/ZMC8
