Blobanalyse
Blobanalyse
Dieses Werkzeug analysiert die Blobs, die vom Werkzeug „Blobsuche" gefunden wurden.
Die Blobanalyse analysiert einen Blob zur Zeit und wird normalerweise in einer FOR-
Schleife eingesetzt, um eine bestimmte Anzahl Blobs nacheinander zu analysieren. Eine
Einführung zu diesem Werkzeug finden Sie unter Blobanalyse auf Seite 112.

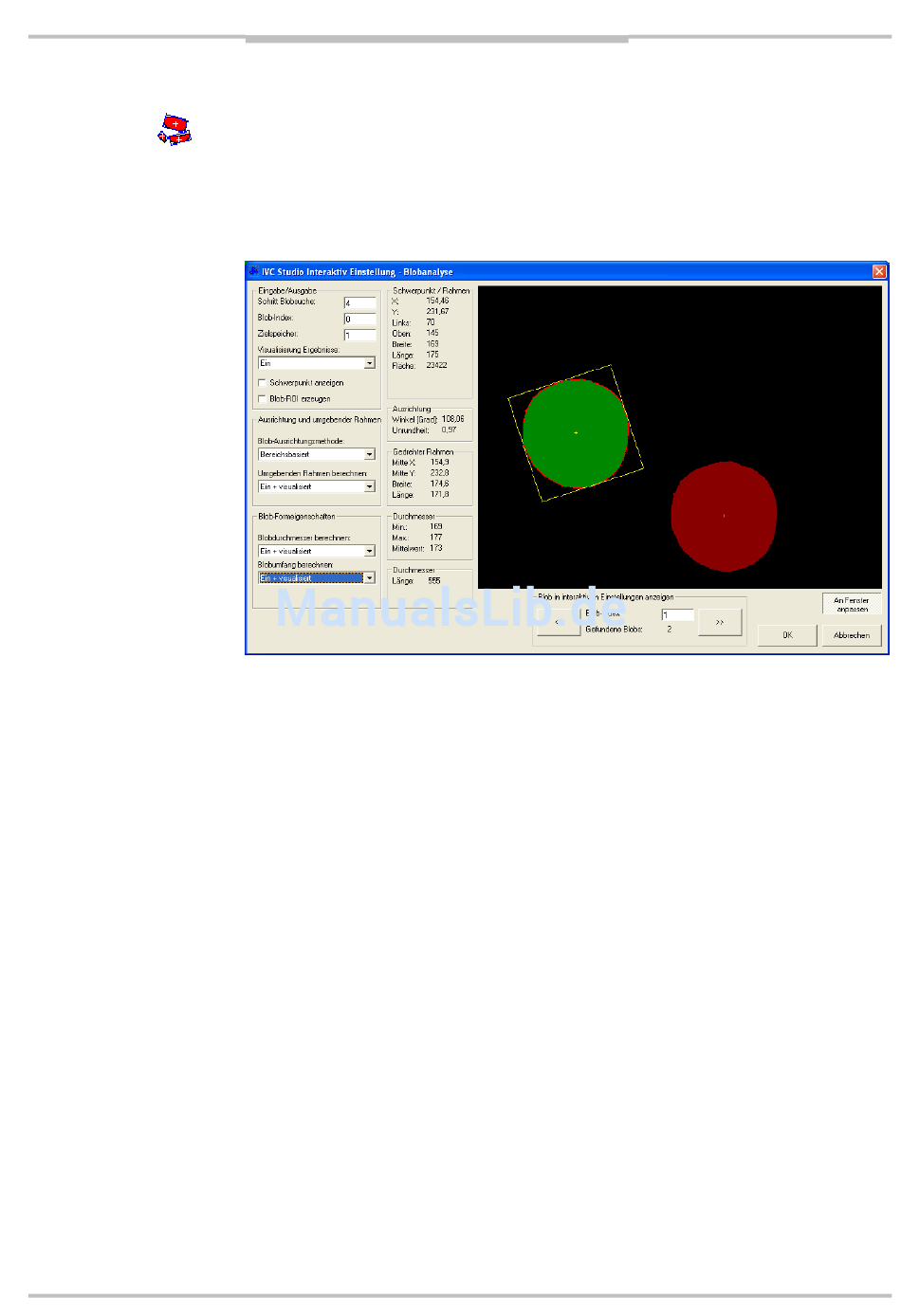

Abbildung – Das interaktive Einstellfenster für die Blobanalyse: Der aktuell ausgewählte
Blob wird grün markiert und von einem Rahmen umgeben, der seine Ausrichtung definiert.
Der nicht ausgewählte Blob wird rot angezeigt.
Verwenden Sie die Eingabeparameter links im interaktiven Einstellfenster, um den zu
analysierenden Blob auszuwählen und die Berechnungsmerkmale festzulegen. Die Ergeb-
nisse dieser Einstellungen für einen bestimmten Blob können in der Bildanzeige visualisiert
werden.
Ein- und Ausgabeparameter einstellen
Geben Sie den Schritt Blobsuche ein, in dem die Blobanalyse die zu verwendenden Blob-
Informationen finden kann, sowie eine gültige Nummer für einen Blob-Index. Der Zielspei-
cher gibt an, in welchem Bildspeicher das Ergebnisbild gespeichert wird. Wenn Sie Visuali-
sierung Ergebnisse aktivieren, werden die Ergebnisse im Zielspeicher dargestellt. Bei
Schwerpunkt anzeigen wird der Schwerpunkt der Blobs dargestellt.
Eine ROI kann aus dem Blob erzeugt werden. Auf diese Blob-ROI können in späteren
Schritten andere Werkzeuge zurückgreifen. Das heißt, Sie können jede Analyse- oder
Filterfunktion damit verwenden, die eine ROI als Eingabe erwartet, und sie nur auf die
Blobfläche eines Bildes anwenden. Sie können beispielsweise einen weiteren Schritt
Blobsuche auf den aktuellen Blob anwenden, um Blobs im Blob zu suchen.
Es wird immer nur ein Blob zur Zeit analysiert. Um mehrere Blobs in einem Bild zu analysie-
ren, schließen Sie den Schritt in eine FOR-Schleife ein und verwenden Sie den Schleifenin-
dex als Blobnummer. Wenn Ihre FOR-Schleife zum Beispiel in Schrittnummer 14 ist, geben
Sie =s14r1 ein, um auf die aktuelle Blob-Indexnummer zu verweisen. Wenn Sie alle Blobs
in einem Bild analysieren wollen, stellen Sie die FOR-Schleife so ein, dass Sie von Nummer
0 bis zur Gesamtzahl gefundener Blobs –1 läuft.
Alle numerischen Ergebnisse in den Einstellungen basieren auf den aktuell ausgewählten
Blob (Auswahl mit den Navigationsschaltflächen << und >>). Daher wird die Blob-
Indexnummer nicht verwendet, während das Werkzeug aus den interaktiven Einstellungen
©
