8.7.31 디지털 출력 (4.3.9)

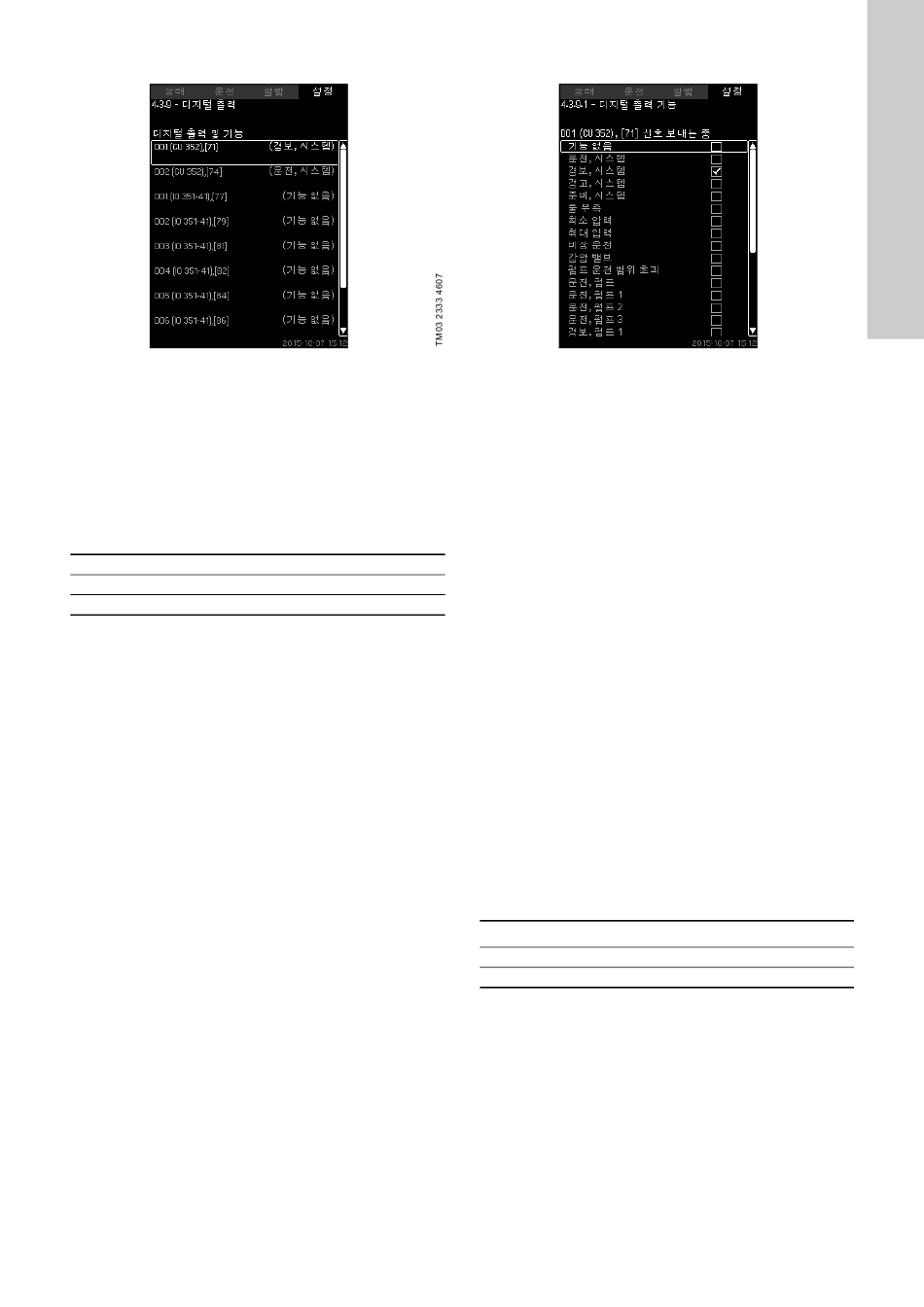

그림 77 디지털 출력
설명
각 출력을 활성화하고 특정 기능에 연관시킬 수 있습니다.
일반적으로 Hydro MPC에는 2가지 디지털 출력이 있습니다.
Hydro MPC가 IO 351B 모듈(옵션)과 통합된 경우, 디지털 출력 번
호는 9입니다.
Hydro MPC에서의 실제 위치를 파악할 수 있도록 모든 출력값이
표시됩니다.
예
DO1 (IO 351-41) [71]:
DO1 디지털 출력 번호 1
(IO 351-41) IO 351B, GENIbus 번호 41
[71] 단자 번호 71
다양한 디지털 출력 연결에 대한 자세한 정보는 CU 352와 함께 제
공된 배선 다이어그램을 참조하십시오.
8.7.32 디지털 출력 기능 (4.3.9.1 - 4.3.9.16)
그림 78 디지털 출력 기능
설명
특정 기능을 개별 출력과 연관시킬 수 있습니다.
설정 범위
각 화면에서 하나의 기능을 선택할 수 있습니다.
• 기능 없음
• 운전, 시스템
•
경보, 시스템
•
경고, 시스템
•
준비, 시스템
•
물 부족
• 최소 압력
• 최대 압력
•
비상 운전
•
운전, 파일럿 펌프
•
운전, 예비 펌프
•
감압 밸브
• 펌프 운전 범위 초과
• 운전, 펌프
• 운전, 펌프 1 - 6
•
경보, 펌프 1
•
경보, 한계값 1 초과
•
경고, 한계값 1 초과
•
경보, 한계값 2 초과
• 경고, 한계값 2 초과
• 감속 운전.
제어판을 통한 설정
• 설정 > 보조 기능 > 정지 기능 > 디지털 출력.
초기화
디지털 출력 기능
DO1 (CU 352) [71] 경보, 시스템
DO2 (CU 352) [74] 운전, 시스템
