8.7.27 디지털 입력의 기능 (4.3.7.1)

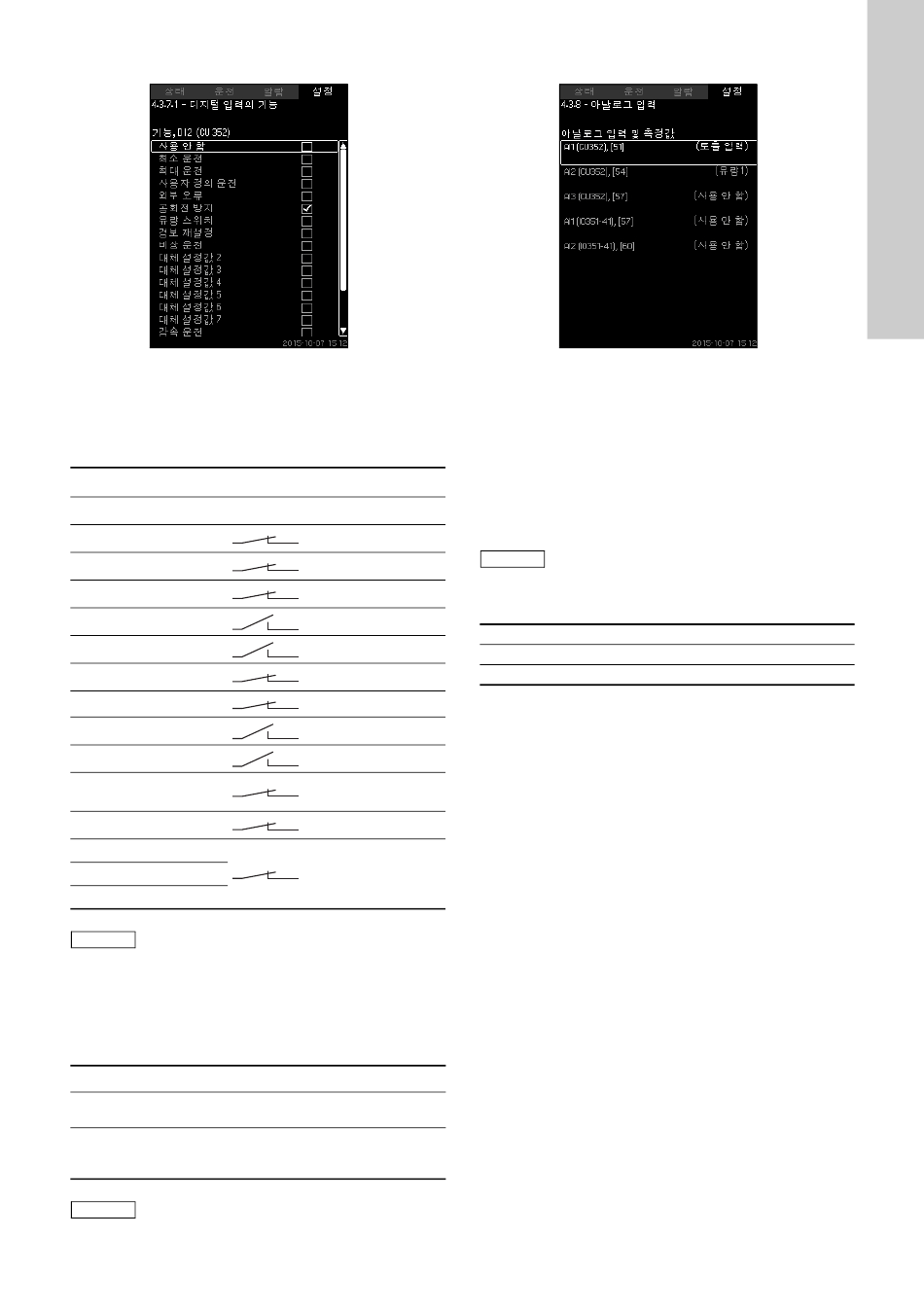

그림 73 디지털 입력의 기능
설명
특정 기능을 디지털 입력에 연관시킬 수 있습니다.
설정 범위
각 화면에서 하나의 기능을 선택할 수 있습니다.
기능 활성화된 접점
사용 안 함
최소 운전
최대 운전
사용자 정의 운전
외부 오류
공회전 방지
유량 스위치
경보 재설정
비상 운전
파일럿 펌프 오류
대체 설정값 2 - 7
감속 운전
1번 펌프 정지 - 6
파일럿 펌프 멈춤
예비 펌프 멈춤
시스템상에서 정의된 펌프만 화면상에서 선택할 수 있
참고
습니다.
기능에 대한 자세한 정보는 관련 섹션을 참조하십시오.
일반적으로, 닫힌 접점은 선택된 기능을 활성화합니다.
제어판을 통한 설정
• 설정 > 보조 기능 > 정지 기능 > 디지털 입력.
초기화
디지털 입력 기능
외부 기동/정지. 열린 접점 = 정지.
DI1 (CU 352) [10]
주의 : 입력 번호 1은 변경할 수 없습니다.
물부족 모니터링(공회전 방지). 열린 접점
DI2 (CU 352) [12] (Open contact) = 물부족 (시스템에 이 옵
션을 제공하는 경우).
물부족 상태를 모니터링하려면 Hydro MPC에 압력 스
참고
위치나 레벨 스위치를 연결해야 합니다.
= 운전 모드 "최소"
= 운전 모드 "최대"
= 운전 모드 "설정"
= 외부 오류
= 물 부족
= 유량
= = 경보 재설정
= 운전 모드 "비상 운전"
= 고장
= 설정값이 기본적으로
선택됩니다.
= "감속 운전"의 활성화
= 펌프를 강제 정지합니
다.
8.7.28 아날로그 입력 (4.3.8)
그림 74 아날로그 입력
설명
각 아날로그 입력은 활성화 된 후 각 관련 기능에 연계됩니다.
일반적으로 Control MPC에는 3가지 아날로그 입력이 있습니다.
Control MPC가 IO 351B 모듈(옵션)과 통합된 경우, 아날로그 입
력 번호는 5입니다.
Hydro MPC에서의 실제 위치를 파악할 수 있도록 모든 아날로그
입력값이 표시됩니다. 안정성을 높이고 운전이 정지되는 것을 예
방하기 위해 예비 주 센서를 주 센서의 백업으로 장착할 수 있습니
다.
예비 센서가 둘인 경우, 각각 별도의 아날로그 입력을
참고
가져야 합니다.
예
AI1 (CU 352) [51]:
AI1: 아날로그 입력 번호 1
(CU 352): CU 352
[51]: 단자 번호 51
제어판을 통한 설정
• 설정 > 보조 기능 > 정지 기능 > 아날로그 입력.
