Installation
Off ) und entweder Klemme 12 oder 13 (24 V DC)
an. Befolgen Sie die Installationshinweise zum
Sicherheitsüberwachungsrelais und stellen Sie
sicher, dass das Sicherheitsüberwachungsrelais
Kategorie 3 /PL „d"
62061 und IEC 61508) erfüllt.
FC
12
37
4
1
Sicherheitsrelais (Kat. 3, PL d oder SIL2)
2
Not-Aus-Taster
3
Reset-Taste
4
Gegen Kurzschluss geschütztes Kabel (wenn nicht im
Schaltschrank mit Schutzart IP54 installiert). Weitere
Informationen dazu finden Sie in ISO 13849-2 Tabelle D.4.

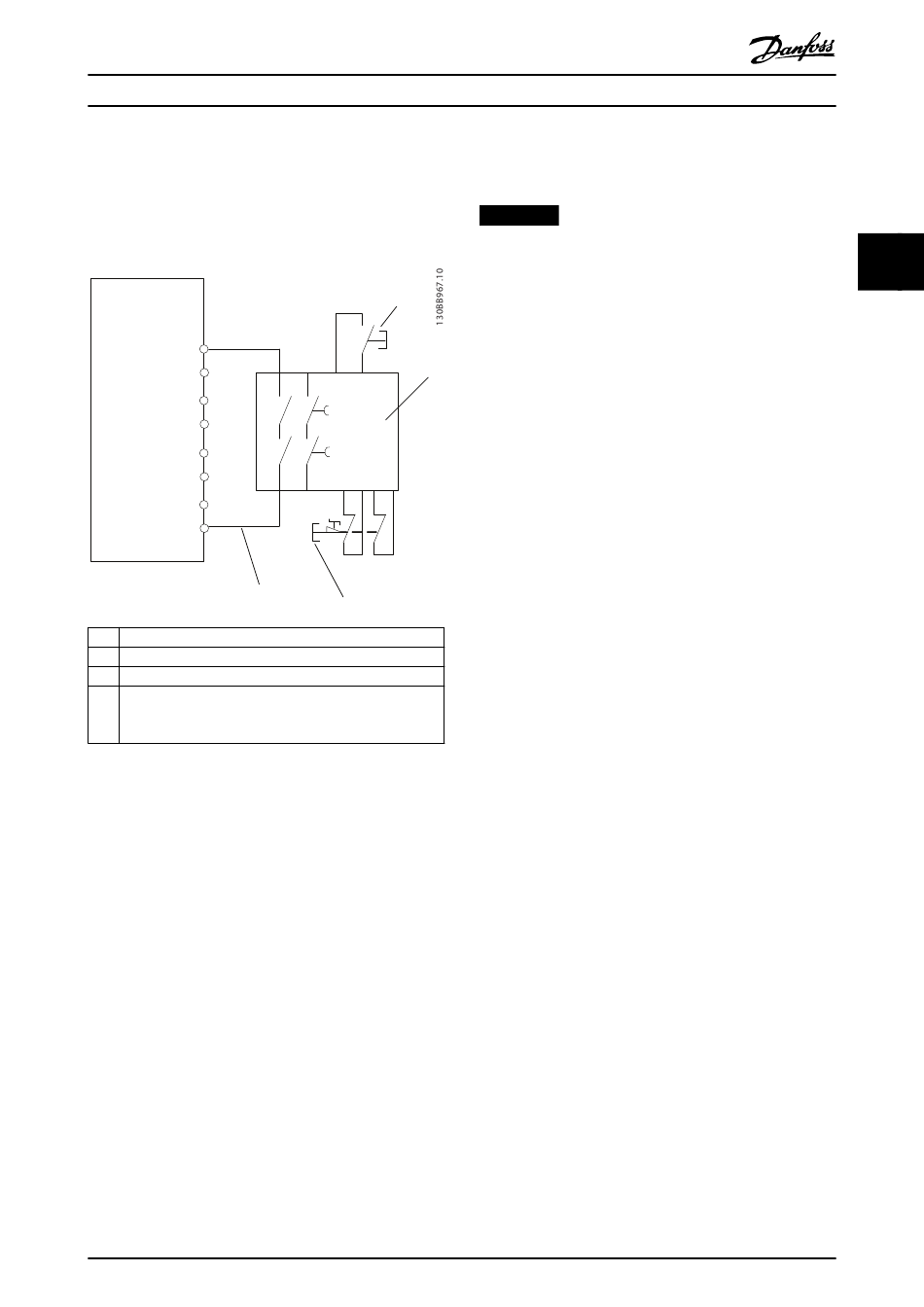

Abbildung 3.3 Installationsbeispiel zum Erreichen einer
Stoppkategorie 0 (EN 60204-1) mit Sicherheitskat. 3/PL „d"
(ISO 13849-1) oder SIL 2 (EN 62061 und IEC 61508).
3.
Vervollständigen Sie die Verdrahtung
entsprechend der Anweisungen im Produk-
thandbuch bzw. in der Bedienungsanleitung des
Frequenzumrichters.
MG37D503
Bedienungsanleitung
(ISO 13849-1) oder SIL 2 (EN
3
1
2
Danfoss A/S © 01/2018 Alle Rechte vorbehalten.
3.3 Installation in Kombination mit VLT
PTC Thermistor Card MCB 112
HINWEIS
®
Die Kombination aus VLT
PTC Thermistor Card MCB 112
und STO-Funktion ist nur für VLT
®
VLT
AQUA Drive FC 202, VLT
®
und VLT
AutomationDrive FC301 Baugröße A1
erhältlich.
®
VLT
PTC Thermistor Card MCB 112 verwendet Klemme 37
zur sicherheitsbezogenen Abschaltung.
•
Stellen Sie sicher, dass der Ausgang X44/12 des
MCB 112 durch UND-Logik mit dem sicherheits-
bezogenen Sensor (z. B. Not-Aus-Taster und
Sicherheitsschalter) verbunden ist, der den „Safe
Torque Off" aktiviert. Dies bedeutet, dass die
Ausgabe zur STO-Klemme 37 nur dann als WAHR
(24 V) gewertet wird, wenn das Signal vom MCB
112-Ausgang X44/12 und das Signal des sicher-
heitsbezogenen Sensors WAHR sind. Wenn
mindestens eines der beiden Signale NIEDRIG ist,
muss auch die Ausgabe an Klemme 37 NIEDRIG
sein.
•
Vergewissern Sie sich, dass die Sicherheitsvor-
richtung mit UND-Logik der erforderlichen
Sicherheitsstufe entspricht.
•
Die Verbindung vom Ausgang der Sicherheitsvor-
richtung mit der sicheren UND-Logik zur STO-
Klemme 37 muss gegen Kurzschluss geschützt
sein, siehe Abbildung 3.4.
®
®
HVAC Drive FC102,
®
AutomationDrive FC302
9
3
3
