Montage

3. M
ONTAGE
Der Frequenzumrichter muss an der Wand oder an der Rückwand eines Schaltschranks montiert
werden. Außerdem muss die Montagefläche relativ eben sein. Beide Gehäusegrößen können in
jeder Position montiert werden. Befestigen Sie den Umrichter mit vier Schrauben (oder Bolzen,
je nach Gerätegröße).
3.1

Abmessungen

3.1.1 Gehäuse MU2 und MU3
Gehäusegröße
MU2
MU2 +HMTX
MU2 +QDSS
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
®

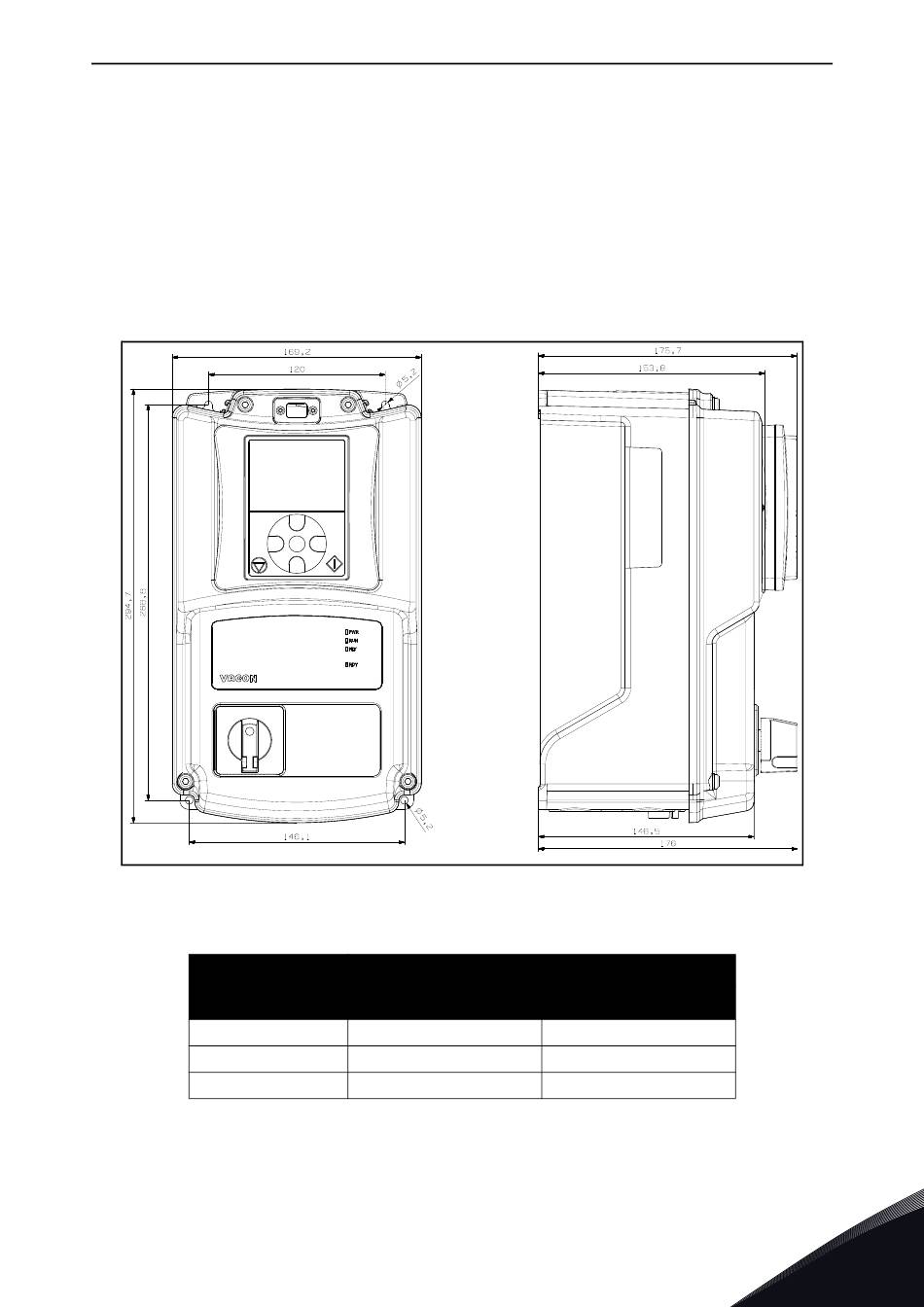

Abbildung 11.
VACON
Abmessungen B x H x T
[mm]
169,2 x 294,7 x 153,8
169,2 x 294,7 x 175,7
169,2 x 294,7 x 176
20 X, MU2.
[in]
6,66 x 11,60 x 6,06
6,66 x 11,60 x 6,92
6,66 x 11,60 x 6,93
