3. M
ONTAGE
Der Frequenzumrichter kann an der Wand oder an der Rückwand eines Schaltschranks montiert
werden. Außerdem muss die Montagefläche relativ eben sein. Beide Baugrößen können in jeder
Position montiert werden (Schutzart IP20 ist nur bei Montage wie in den Bildern unten gezeigt
gewährleistet). Der Umrichter wird mit zwei Schrauben (oder Bolzen, je nach Gerätegröße) befestigt.
3.1

Abmessungen

3.1.1 Gehäuse MS2, dreiphasige Version
MS2 mit Platte
3
®

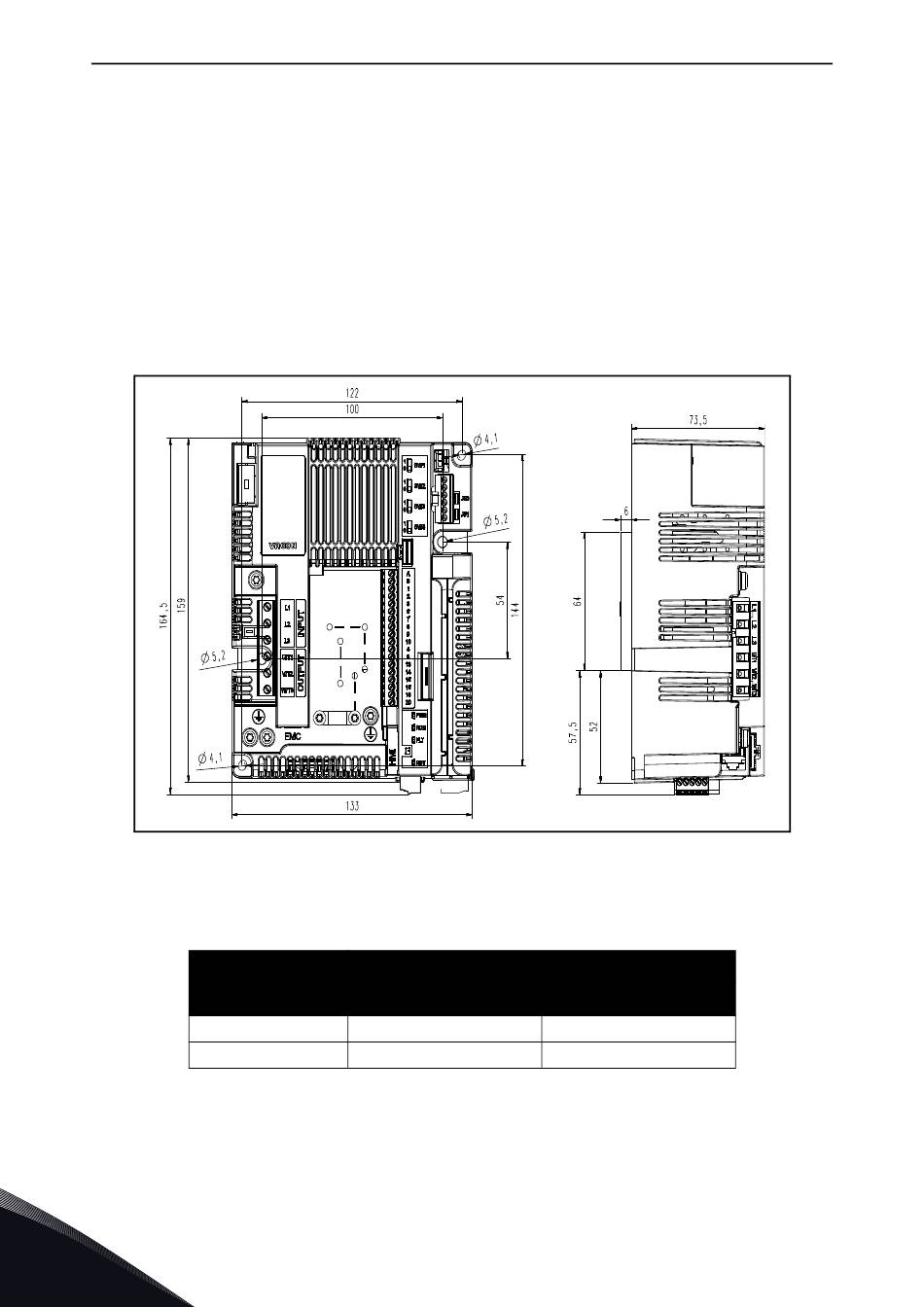

Abbildung 9. VACON 20 Cold Plate, MS2 als dreiphasige Version.
Gehäuse
MS2 133,0 x 164,5 x 73,5
133,0 x 164,5 x 79,5
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Tabelle 5.
Abmessungen B x H x T
[mm]
5,24 x 6,48 x 2,89
5,24 x 6,48 x 3,13

Montage

[in]
