iC2-Micro-Frequenzumrichter
Anwendungshandbuch
OK

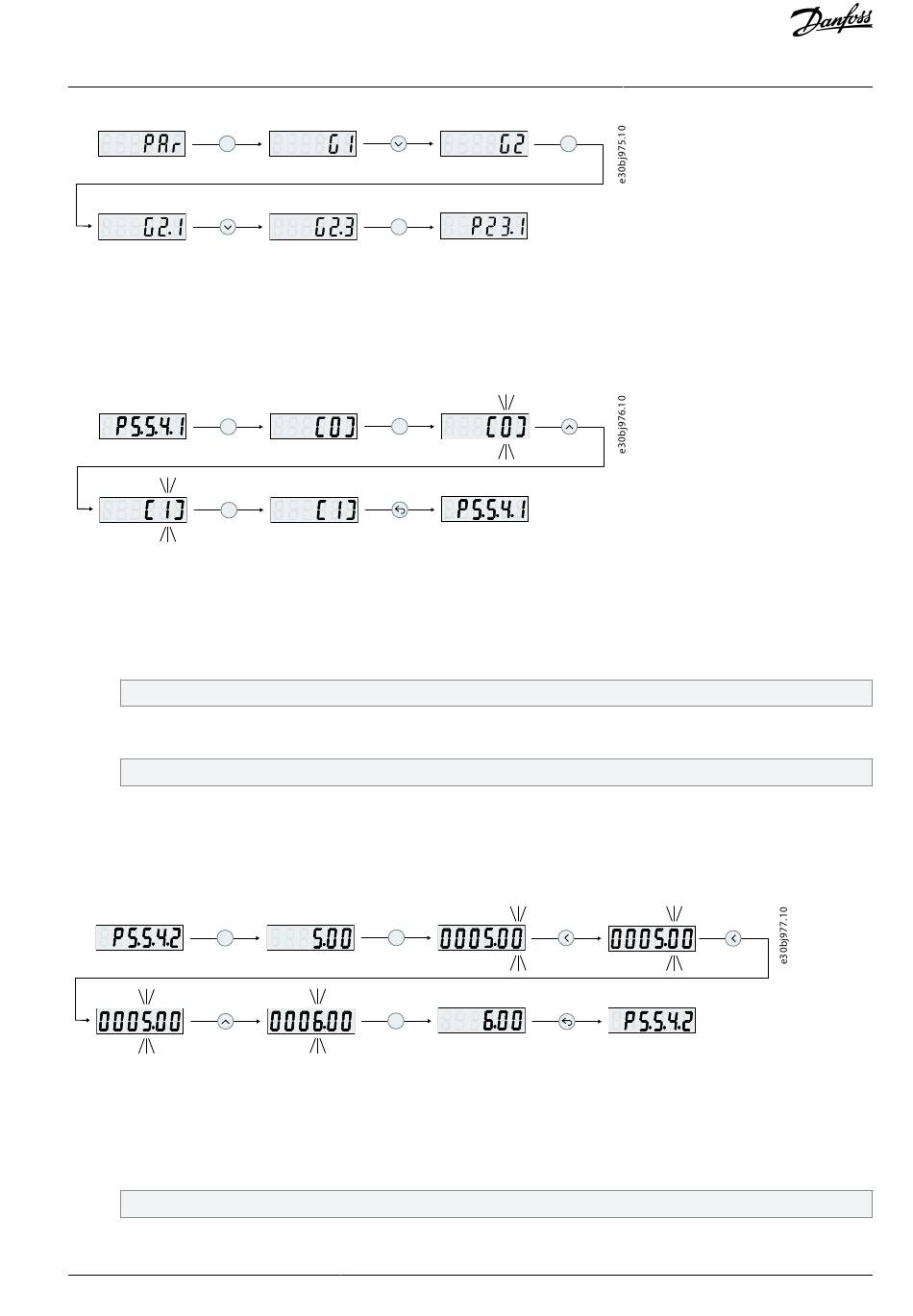

Abbildung 5: Parameternavigation
3.2.3.2.2.1 Ändern der Auswahl bei einem Parameter
In diesem Beispiel wird P 5.5.4.1 Auswahl Rampentyp 1 betrachtet.
Die folgenden Abbildungen zeigen eine Übersicht über die jeweils zutreffenden Bildschirme beim Ändern der Auswahl für einen
Parameter.
OK
OK
Abbildung 6: Ändern der Auswahl bei einem Parameter
Vorgehensweise
1.
Drücken Sie Tasten Auf/Ab, um zu dem jeweiligen Parameter zu gehen.
2.
Drücken Sie OK, um die aktuell ausgewählte Einstellung anzuzeigen.
3.
Drücken Sie OK, um Ihre Auswahl zu ändern.
Die Ziffern der Auswahl beginnen zu blinken.
4.
Browsen Sie mit der Taste Auf/Ab durch die verfügbaren Auswahlziffern.
5.
Drücken Sie OK, wenn Sie die gewünschte Auswahlziffer erreicht haben.
Die Anzeige hört auf zu blinken.
3.2.3.2.2.2 Ändern von Parameterwerten
In diesem Beispiel wird die P 5.5.4.2 Beschleunigung Rampe 1 betrachtet.
Die folgenden Abbildungen zeigen eine Übersicht über die jeweils zutreffenden Bildschirme beim Ändern des Werts eines Parame-
ters.
OK
Abbildung 7: Ändern von Parameterwerten
Vorgehensweise
1.
Drücken Sie Taste Auf/Ab, um zu dem jeweiligen Parameter zu gehen.
2.
Drücken Sie OK, um den aktuellen Parameterwert anzuzeigen.
3.
Drücken Sie nochmals OK, um den Wert des Parameters zu ändern.
Das letzte Bit des Werts blinkt und zeigt die Stelle an, an der sich der Cursors befindet.
Danfoss A/S © 2022.06
OK
OK
OK
OK
OK
Benutzerschnittstellen und
Konfiguration
AB413939445838de-000101 / 130R1254 | 17
