Parameter: Analog Ein-/Ausgänge - Danfoss FC 300 Projektierungshandbuch

FC 300 Projektierungshandbuch
Parameter: Analog
Ein-/Ausgänge
6-0* Grundeinstellungen
Der FC 300 verfügt über 2 Analogeingänge: Klemme
53 und 54. Die Analogeingänge am FC 300 sind
konfigurierbar für Spannung (FC 301 : 0-10 V, FC
302: -10 V - +10 V) oder Strom (0/4 - 20 mA).
ACHTUNG!:
Die Analogeingänge können auch als
Motorthermistor-Eingang definiert
werden. Siehe Par. 1-92.
6-00 Signalausfall Zeit
Bereich:
1 - 99 s
Funktion:
Ist aktiv, wenn A53 (SW201) und/oder A54 (SW202)
in Position EIN ist/sind (Stromeingang). Fällt das
an den gewählten Stromeingang angeschlossene
Sollwertsignal für länger als die in Par. 6-00
eingestellte Zeit unter 50 % des in Par. 6-12
oder Par. 6-22 eingestellten Werts, wird die in
Par. 6-01 eingestellte Funktion aktiviert.
6-01 Signalausfall Funktion
Option:
*
Aus
Drehz. speich.
Stopp
Festdrz. (JOG)
Max. Drehzahl
Stopp und Alarm
Funktion:
Die in Par. 6-01 eingestellte Funktion wird aktiviert,
wenn das Eingangssignal auf Klemme 53 oder 54
unter 50 % des Werts in Par. 6-10, Par. 6-12, Par.
6-20 oder Par. 6-22 fällt und die Timeout-Zeit in Par.
6-00 überschritten ist. Treten gleichzeitig mehrere
Timeouts auf, so gibt der Frequenzumrichter der
Timeout-Funktion folgende Priorität:
Signalausfall Timeout-Funktion Par. 6-01
1.
Funktion nach Encoderverlust Par. 5-74
2.
3. Steuerwort Timeout-Funktion Par. 8-04.
Als Timeout-Funktion kann Folgendes
gewählt werden:
• Timeout-Funktion deaktiviert [0]
Der Motor wird mit der momentanen
•
Ausgangsdrehzahl weiter betrieben [1]
* Standardeinstellung( )
Programmieren
*
[0]
[1]
[2]
[3]
[4]
[5]
bei Kommunikation über serielle Schnittstelle benutzter Wert
Displaytext [ ]
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Der Motor wird angehalten [2]
•
Der Motor wird mit Festdrehzahl JOG
•
betrieben [3]
Der Motor wird mit max. Drehzahl betrieben [4]
•
• Der Motor stoppt und es wird ein Alarm
ausgelöst [5]
Par. 6-01 kann nicht bei laufendem Motor
eingestellt werden.

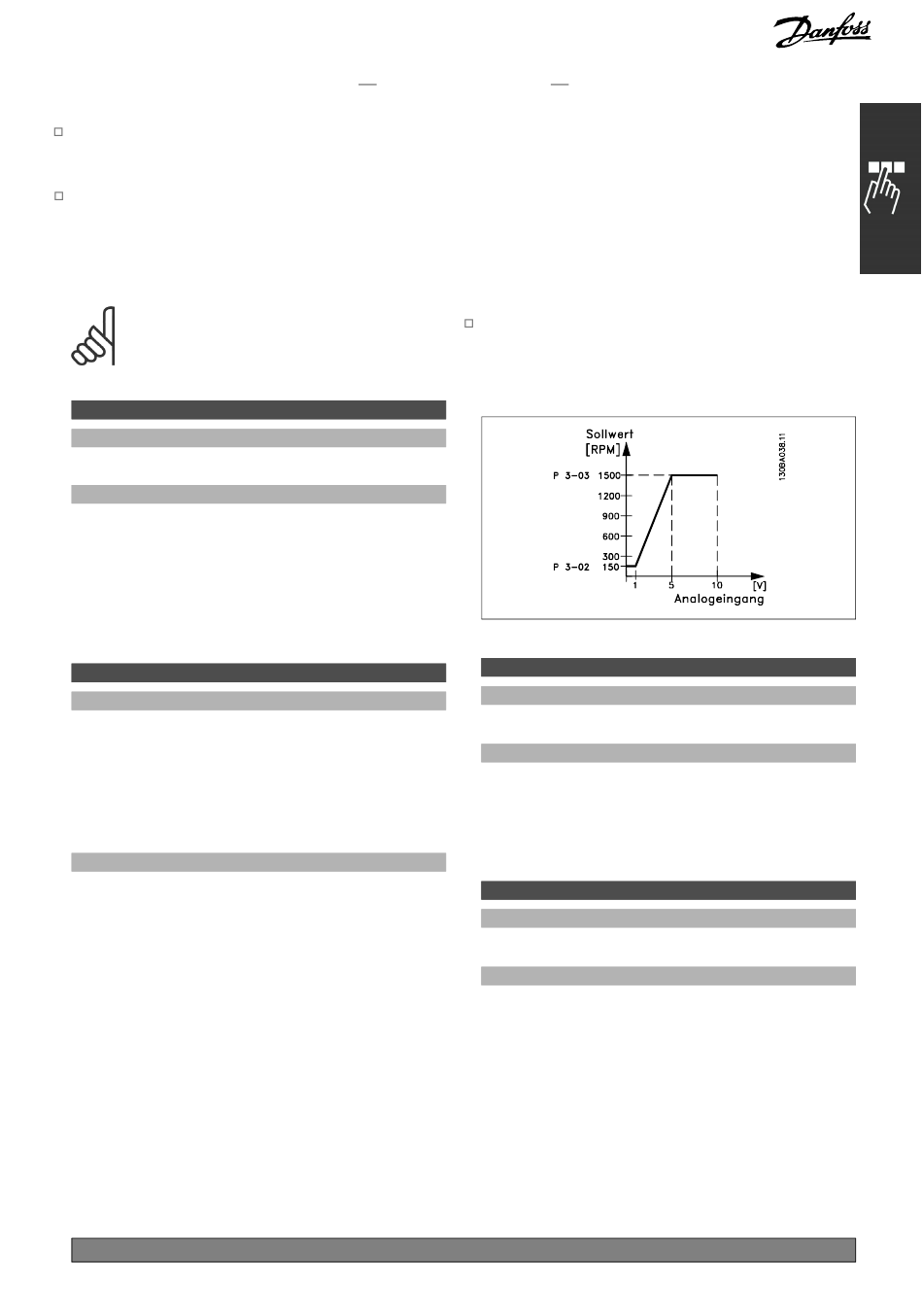

6-1* Analogeingang 1
Parameter zum Skalieren und Konfigurieren der
Grenzwerte für Analogeingang 1 (Klemme 53).
10s
6-10 Klemme 53 Skal. Min.Spannung
Bereich:
10,0 - Par. 6-11
Funktion:
Parameter zum Skalieren des Min.-Stroms des
Analogeingangs 54. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 6-24. Dieser
Wert ist nur gültig, wenn der Schalter S202 auf
der Steuerkarte auf Strom „I" steht.
6-11 Klemme 53 Skal. Max.Spannung
Bereich:
Par. 6-10 zu 10,0 V
Funktion:
Parameter zum Skalieren der Max.-Spannung des
Analogeingangs 53. Der angegebene Wert bezieht
sich auf die Festlegung in Par. 6-15. Dieser Wert
ist nur gültig, wenn der Schalter S201 auf der
Steuerkarte auf Spannung „U" steht.
*
0,07V
*
10,0V
