Inbetriebnahme
Taste Funktion
Alarm Log Zeigt eine Liste aktueller Warnungen, der
letzten 5 Alarme und den Wartungsspeicher.
•
Einzelheiten zum Zustand des Frequenzum-
richters vor dem Auftreten des
Alarmzustands sehen Sie, wenn Sie die
Alarmnummer mit den Navigationstasten
auswählen und auf [OK] drücken.
Tabelle 5.2 Hauptfunktionen im Menü

5.3.4 Navigationstasten

Verwenden Sie die Navigationstasten, um Funktionen zu
programmieren und den Displaycursor zu bewegen. Die
Navigationstasten ermöglichen zudem eine Drehzahlre-
gelung im Handbetrieb (Ortsteuerung). In diesem Bereich
befinden sich außerdem 3 Leuchtanzeigen für den
Frequenzumrichter.
On OK
Warn
Alarm

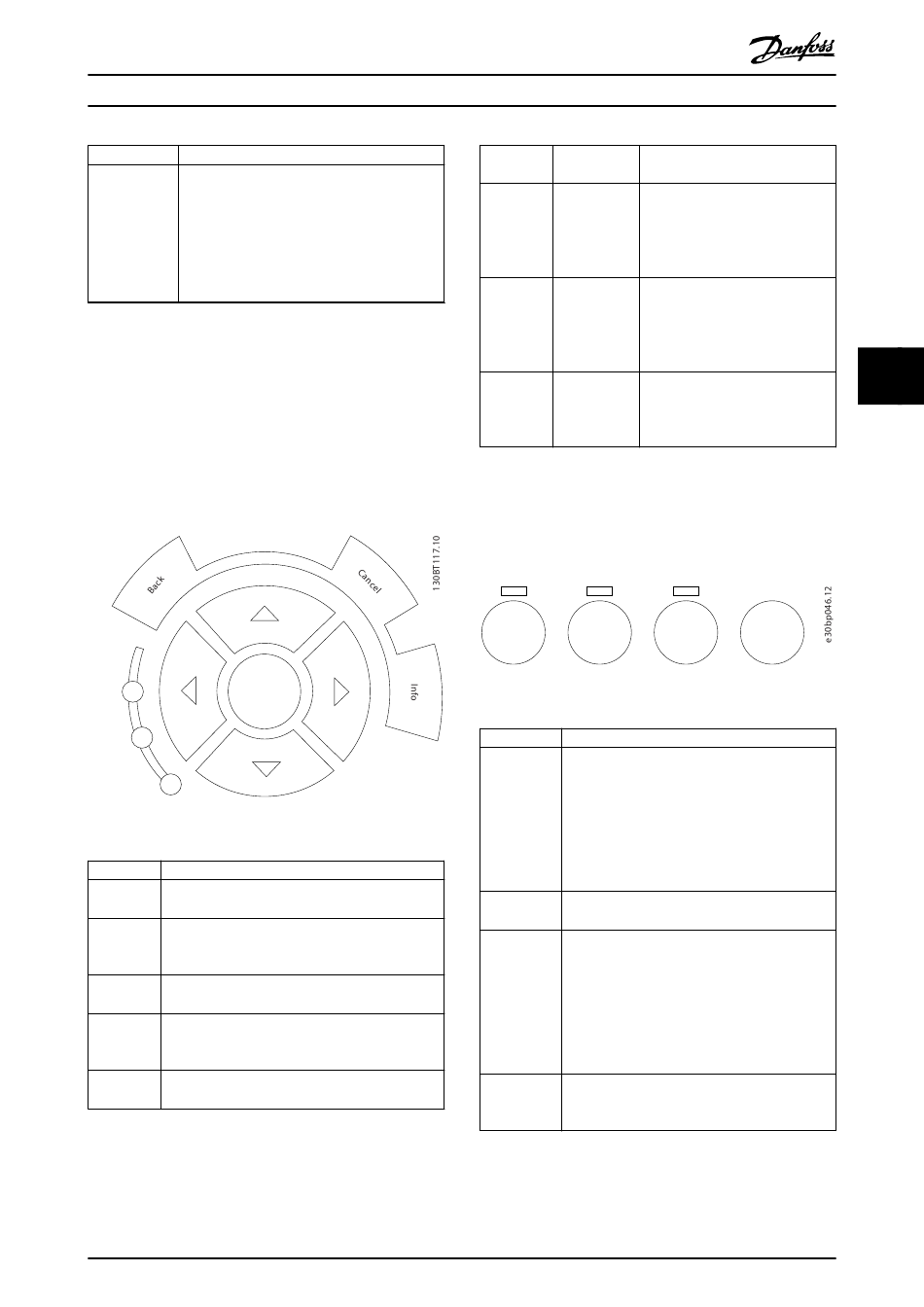

Abbildung 5.5 Navigationstasten
Taste Funktion
Back Kehrt zum vorhergehenden Schritt oder Liste in
der Menüstruktur zurück.
Cancel Macht die letzte Änderung oder den letzten Befehl
rückgängig, so lange der Anzeigemodus bzw. die
Displayanzeige nicht geändert worden ist.
Info Zeigt im Anzeigefenster Informationen zu einem
Befehl, einem Parameter oder einer Funktion.
Navigati- Navigieren Sie mit Hilfe der vier Navigationstasten
onstasten zwischen den verschiedenen Optionen in den
Menüs.
OK Greifen Sie mithilfe dieser Taste auf Parameter-
gruppen zu oder aktivieren Sie eine Option.
Tabelle 5.3 Navigationstastenfunktionen
MG34X103
Produkthandbuch
Leucht-
anzeige
Grün
Gelb
Rot
Tabelle 5.4 Leuchtanzeigefunktionen

5.3.5 Bedientasten

Die Bedientasten befinden sich unten am LCP.
Hand
On
Abbildung 5.6 Bedientasten
Taste
Hand on
Off
Auto On
Reset
Tabelle 5.5 Bedientastenfunktionen
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
Anzeige Funktion
On Die ON-Anzeige leuchtet, wenn der
Frequenzumrichter Strom aus dem
Netz, von einer DC-Bus-Zwischen-
kreisklemme oder einer externen
24 V DC-Versorgung erhält.
Warn Werden Warnbedingungen erfüllt,
geht die gelbe WARN-Anzeige-
leuchte an und im Anzeigebereich
erscheint ein Text, der das Problem
benennt.
Alarm Die rote Alarm-LED blinkt bei
einem Fehlerzustand. Im Display
erscheint zusätzlich ein Text, der
den Alarm näher spezifiziert.
Auto
Off
On
Funktion
Diese Taste startet den Frequenzumrichter in der
Hand-Steuerung.
•
Verwenden Sie die Navigationstasten, um die
Drehzahl des Frequenzumrichters zu steuern
•
Ein externes Stoppsignal über Steuersignale
oder serielle Kommunikation hebt den
Handbetrieb auf
Diese Taste stoppt den Motor, trennt aber nicht
die Stromversorgung des Frequenzumrichters.
Diese Taste schaltet das System in den
Fernbetrieb.
•
Sie reagiert auf einen externen Startbefehl
über Steuerklemmen oder serielle Kommuni-
kation
•
Der Drehzahlsollwert stammt von einer
externen Quelle.
Diese Taste dient dazu, den Frequenzumrichter
nach Behebung eines Fehlers manuell zurückzu-
setzen.
5 5
Reset
