2 Programmieren
Displaykontrast anpassen
▲
[Status] und [
] drücken, um den Kontrast des Displays zu erhöhen.
▼
[Status] und [
] drücken, um den Kontrast des Displays zu verringern.
2
Die meisten Parametereinstellungen können direkt über die LCP Bedieneinheit geändert werden, sofern über Par. 0-60
Par. 0-65
Quick-Menü Passwort

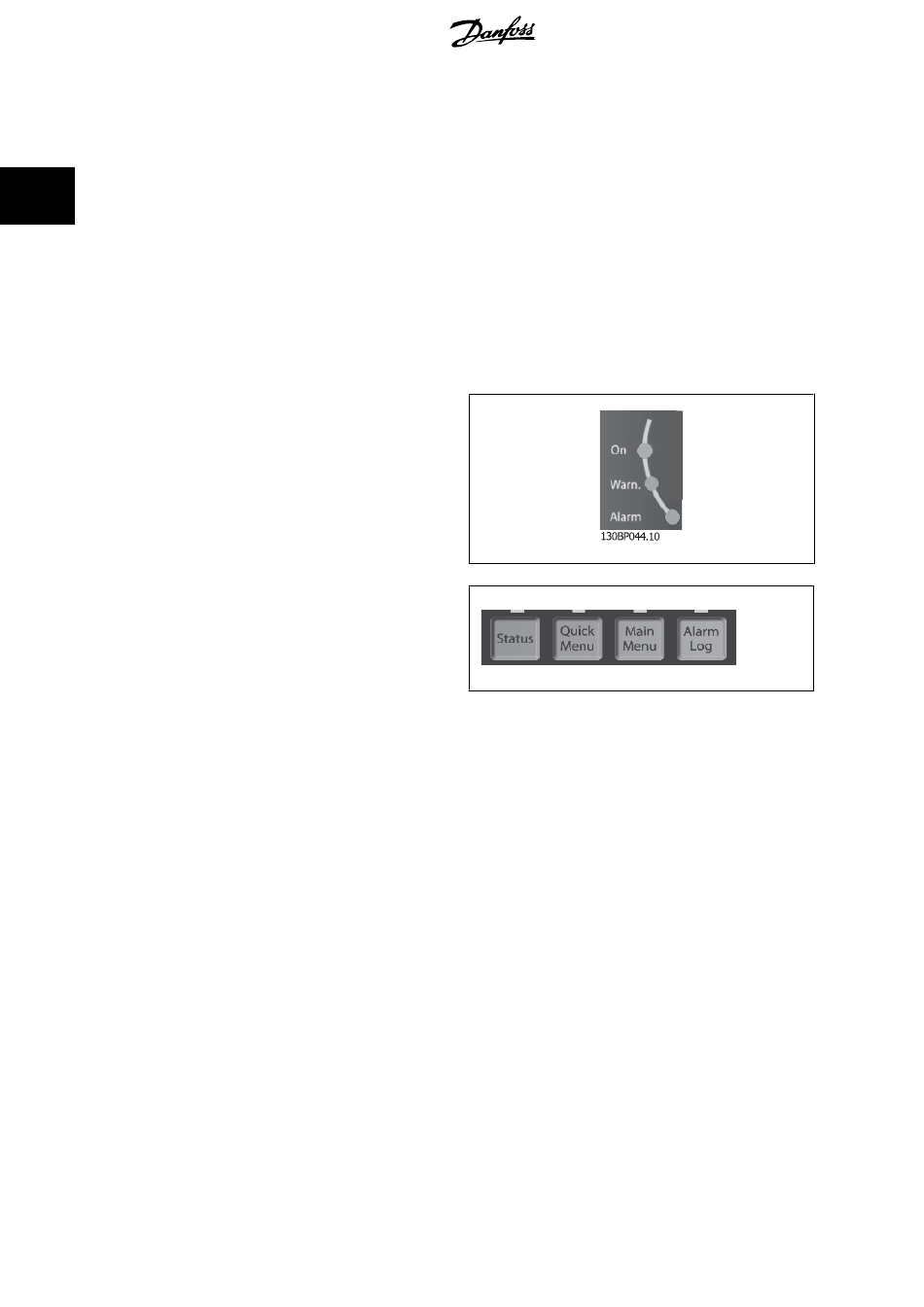

Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf. Zusätzlich erscheint ein Zustands- oder Alarmtext im LCP
Display.
Die ON-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung oder über DC-Busklemme an eine externe 24-V-Versorgung angeschlossen ist.
Gleichzeitig leuchtet die Hintergrundbeleuchtung.
•
On (Grüne LED): Das Gerät ist betriebsbereit.
•
Warn. (Gelbe LED): Zeigt eine Warnung an.
•
Alarm (Rot blinkende LED): Zeigt einen Alarmzustand an.
LCP-Tasten
Die Bedientasten sind nach Funktionen aufgeteilt, Die Tasten unter der
Displayanzeige und den Leuchtanzeigen dienen zur Parametrierung, ein-
schließlich der Auswahl der Displayanzeige im Normalbetrieb.
[Status]
gibt den Zustand des Frequenzumrichters und/oder des Motors an. Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen
Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Zustand Smart Logic Control
[Status] dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in
den Anzeigemodus. Durch Drücken der Taste [Status] kann eine zusätzliche Zeile eingefügt werden.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs wie z.B.:
-
Benutzer-Menü
-
Kurzinbetriebnahme
-
Liste geänderte Par.
-
Protokolle
Benutzen Sie [Quick Menu] zum Programmieren der Parameter des Quick-Menüs. Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus
gewechselt werden.
[Main Menu]
dient zum Zugriff und Programmieren aller Parameter.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-Modus gewechselt werden.
Das 3 Sekunden lange Drücken der Taste
direkt auf alle Parameter zugegriffen werden.
16
kein Passwort eingerichtet wurde.
[Main Menu]
ermöglicht die direkte Eingabe eines Parameter-Shortcuts. Mit dem Parameter-Shortcut kann
MG.33.M7.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
FC300-Programmierungshandbuch
Hauptmenü Passwort
