FC 300 Projektierungshandbuch

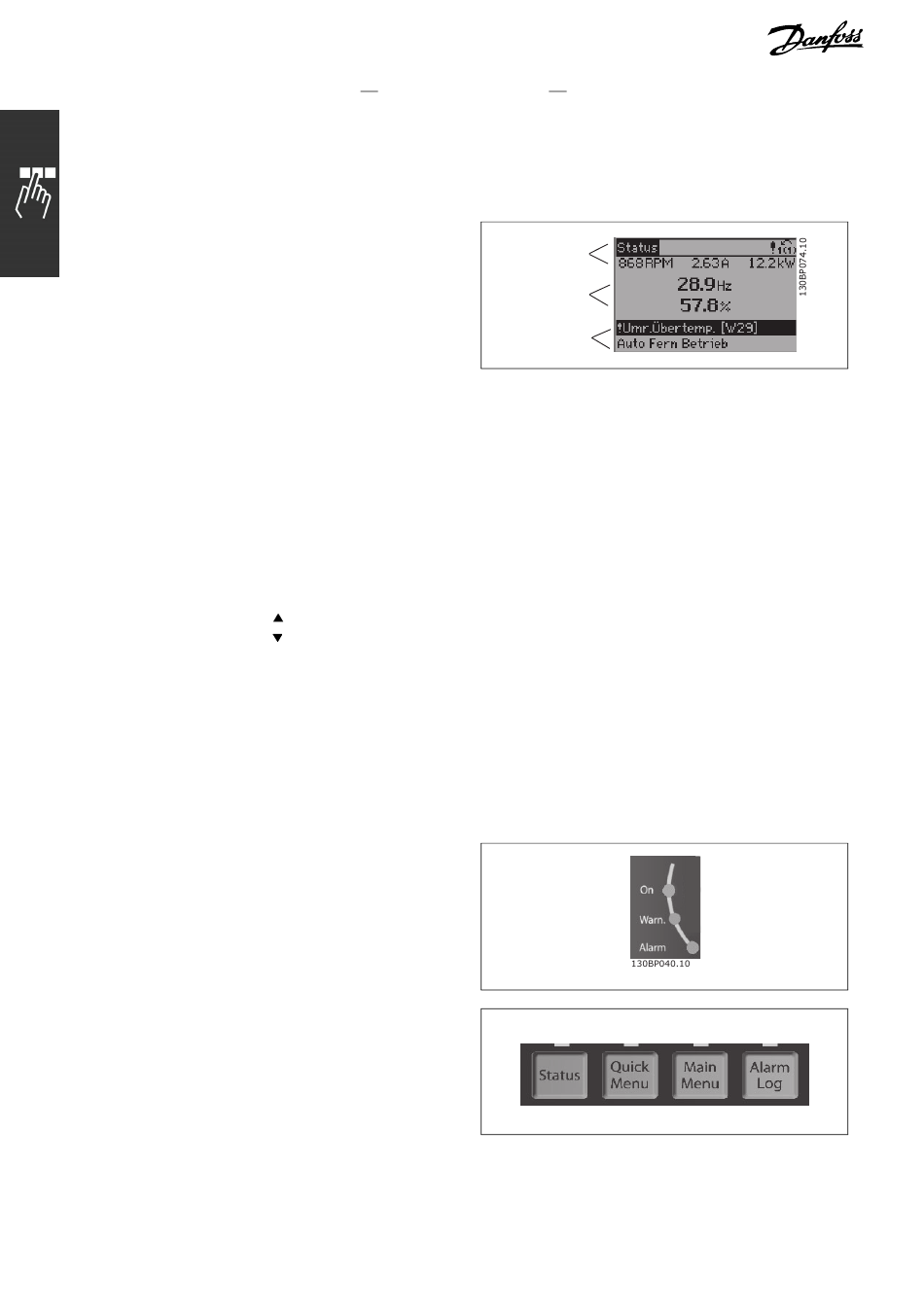

Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstellung. Die
Displayzeilen zeigen die Drehrichtung (Pfeil), die gewählten Parametereinstellungen sowie die aktuell
gewählten Parametersätze an. Im Statusmodus kann die Anzeige in 3 Bereiche unterteilt werden:
Der obere Abschnitt zeigt den Anzeigemoduss und
enthölt Statusinformationen und Betriebsvariablen.
Der Arbeitsbereich zeigt unabhängig vom
Zustand (außer bei Alarm oder Warnung)
ständig mindestens eine Betriebsvariable mit
der entsprechenden Einheit an.
Der untere Bereich zeigt den Zustand des
Frequenzumrichters an.
Der aktive Satz (als Aktiver Satz in Par. 0-10 gewählt) wird in der Statuszeile oben
rechts gezeigt. Bei Programmierung eines anderen Satzes als dem aktiven Satz wird die
Nummer des programmierten Satzes rechts angezeigt.

Displaykontrast anpassen

Drücken Sie [Status] und [ ], um den Kontrast des Displays zu erhöhen.
Drücken Sie [Status] und [ ], um die den Kontrast des Displays zu veringern.
Die meisten Parametereinstellungen des FC 300 können direkt über die Bedieneinheit geändert werden, sofern
über Par. 0-60 Hauptmenü Passwort oder Par. 0-65 Quick-Menü Passwort kein Passwort eingerichtet wurde.
Kontroll-Anzeigen (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder Warn-LED auf.
Zusätzlich erscheint ein Zustands- oder Alarmtext im Display.
Die ON-LED ist aktiv, wenn der Frequenzumrichter an die Netzspannung oder eine externe 24
V-Versorgung angeschlossen ist. Gleichzeitig leuchtet die Hintergrundbeleuchtung.
• ON (Grüne LED): Das Gerät ist betriebsbereit.
WARN (Gelbe LED): zeigt eine Warnung an.
•
ALARM (Rot blinkende LED): zeigt einen
•
Alarmzustand an.
LCP-Tasten
Die Menütasten sind nach Funktionen gruppiert.
Die Tasten unter der Displayanzeige können
zur Änderung der Statusanzeige, zum
Parametrieren oder für den Zugriff auf den
Alarmspeicher genutzt werden.
128
Programmieren
MG.33.B4.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Statuszeile
Arbeitsbereich
Zustandszeile
130BP045.10
