3 Produktbeschreibung
3.1 Funktionsbeschreibung
3.2 Gültigkeit
Leistungsteil-Hardware
U/F 7137
U/F 7084
3.3 Hardwarebeschreibung
ma_dr_g6-modbus-20332669_de
Die vorliegende Anleitung beschreibt die Softwareerweiterung der Steuerkarte
COMBIVERT G6 mit MODBUS.
Sie basiert auf der Standardsteuerkarte Analog/Digital. Sie ist so konzipiert, dass sie auf
jedem G6 mit oder ohne STO-Funktionen eingesetzt werden kann.
Diese Anleitung beschreibt die Feldbus-Parametergruppe und das Verhalten des MOD-
BUS-Treibers.
Alle DIN666019II-Verhaltensweisen und -Dienste entsprechen dem G6-Standard Analog/
Digital. Weitere Infos hierzu finden Sie in der Dokumentation zu DIN66019II.
Die beschriebene Software ist nur gültig für Geräte mit Materialnummer gemäß folgen-
dem Schlüssel:
xxG6CDx-YSxx
Die Zuordnung der Firmware ist abhängig von der Hardware des Leistungsteils:
Leistungsteilkennung Config-ID
5424 / 5425
5888 / 5889
Die D-Sub DE-9 Buchse (X4A) ist für den Anschluss an DIN66019II oder
gesehen. Die Buchse unterstützt den RS232- oder alternativ den RS485-Übertragungs-
standard. Alle weiteren Anschlüsse entsprechen der Standardsteuerkarte Analog/Digital.

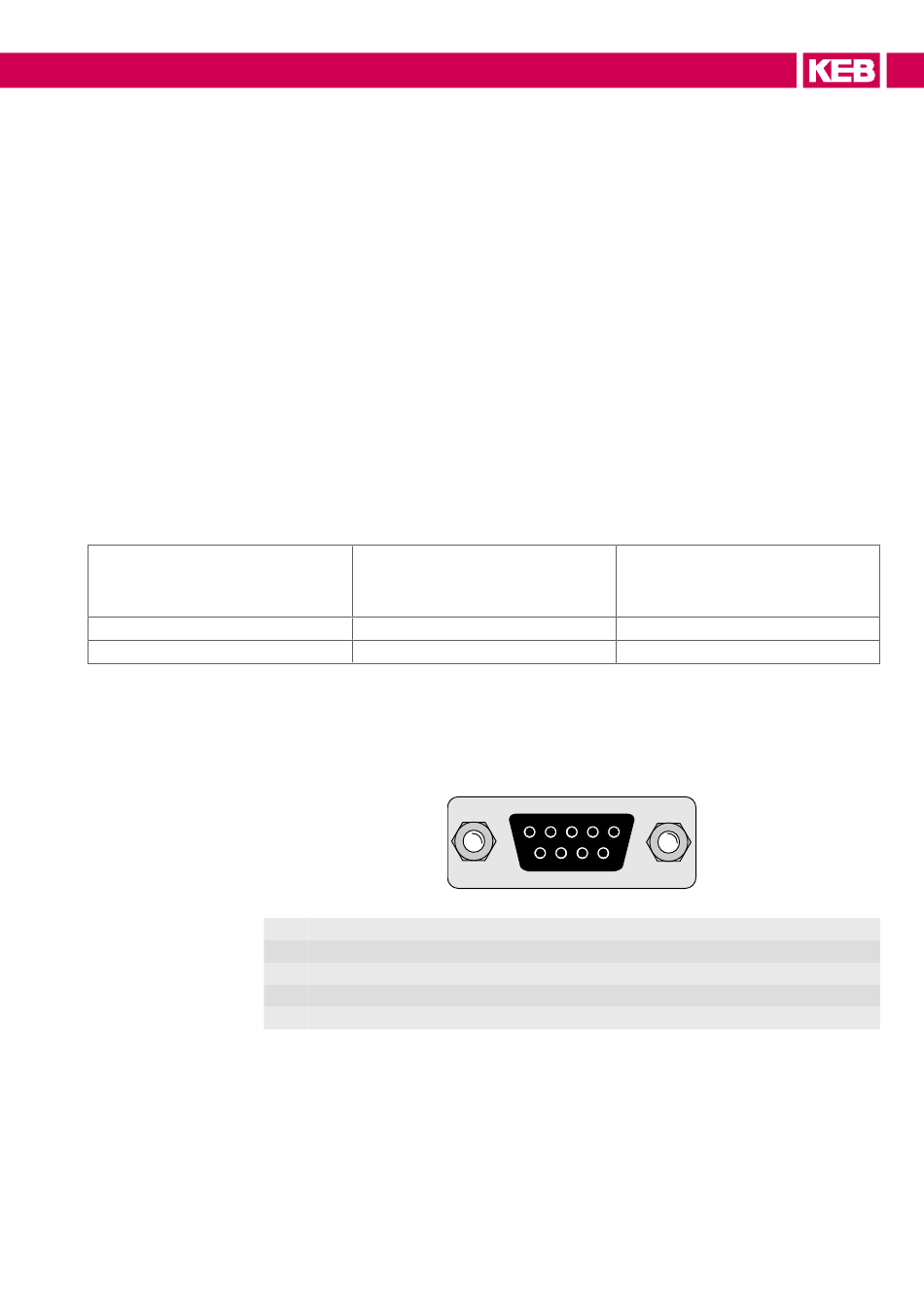

Folgende Abbildung zeigt die Belegung der Schnittstelle X4A:
Abb. 1: D-Sub DE-9 Buchse
1 reserviert
3 RxD (RS232)
5 RxD-B (RS485)
7 DGND (Bezugspotenzial)
9 TxD-B (RS485)
Das Protokoll der Schnittstelle kann zwischen MODBUS und DIN 66019II per Parameter
oder über einen Eingang umgeschaltet werden.

Produktbeschreibung | 3

Steuerkarten Firmware
MODBUS
Config-ID 160212
1.2.0.x / 1.3.0.x
1.2.1.x / 1.3.1.x
5 4 3 2 1
4 1
5 2
3
9 8
7 6
9 8 7 6
2 TxD (RS232)
4 RxD-A (RS485)
6 reserviert
8 TxD-A (RS485)
MODBUS vor-
9
