12.2.5 Ausgangsstromkreis

Nenn-Ausgangsspannung
Maximaler Ausgangsstrom
Ausgangstreiber
Ein-Zustand-Widerstand (Durchschnitt) : 23,5 Ω oder weniger
Die nichtpolaren PhotoMOS-Relais in den Ausgangsstromkreisen können auf zwei Arten
beschaltet werden.
Geschütztes Erweiterungs-E/A-Board

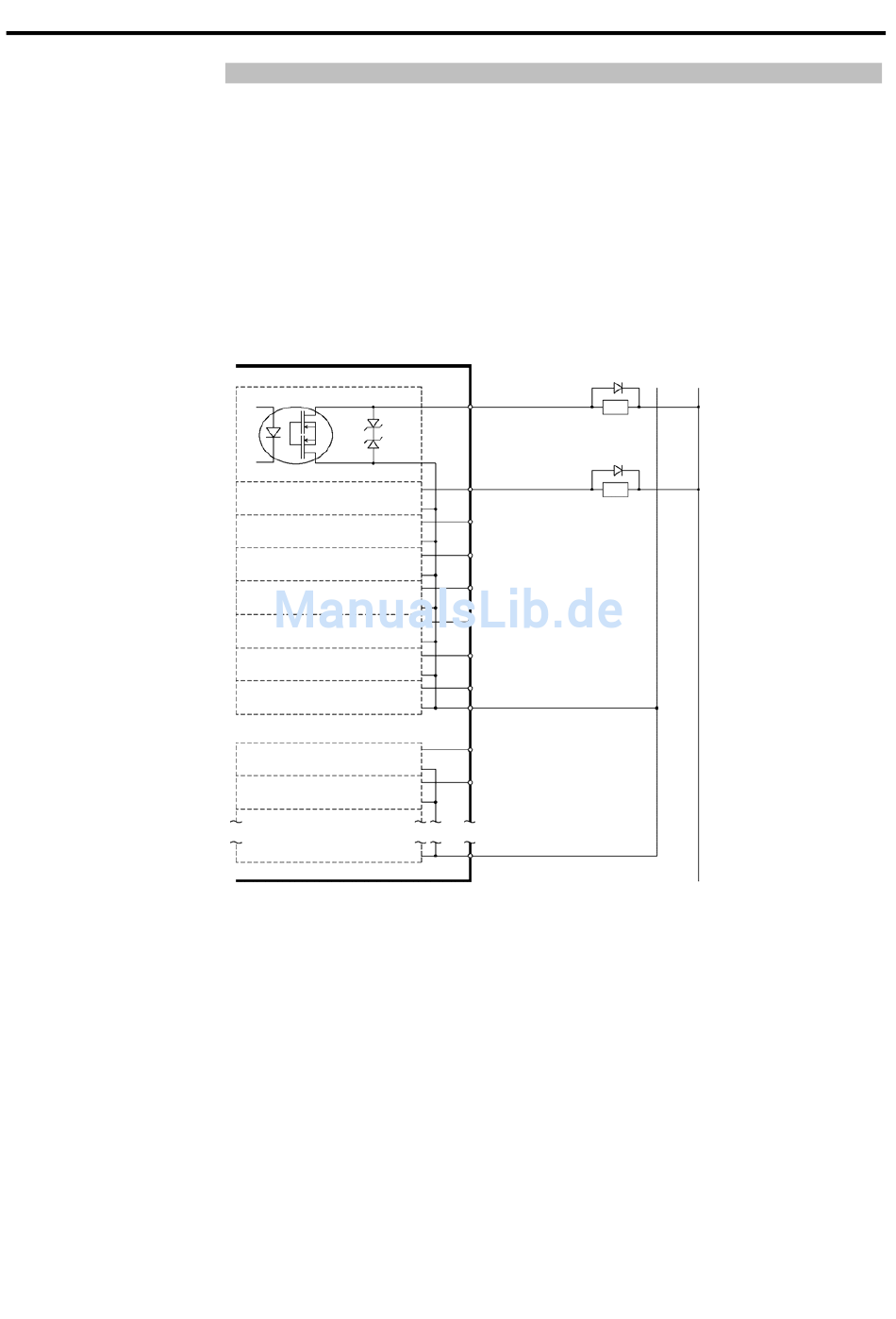

Typische Ausgangsbeschaltung 1
RC170 Rev.1a
Erweiterungs-E/A-1
10 Ausgang Nr. 64
11 Ausgang Nr. 65
(identisch)
12 Ausgang Nr. 66
(identisch)
13 Ausgang Nr. 67
(identisch)
14 Ausgang Nr. 68
(identisch)
15 Ausgang Nr. 69
(identisch)
27 Ausgang Nr. 70
(identisch)
28 Ausgang Nr. 71
17 Ausgang Nr. 64 bis 71 (GND)
(identisch)
29 Ausgang Nr. 72
(identisch)
30 Ausgang Nr. 73
(identisch)
ausgelassen
33 Ausgang Nr. 72 bis 79 (GND)
Einrichten und Betrieb 12. Optionen
: +12 bis 24 V ± 10%
: TYP 100 mA/1 Ausgang
: Photo MOS Relais
GND +DC
L
Belastung
L
81
