6.7.6 Option Units 1 und 2 installieren
(1)
(2)
(3)
(4)
158

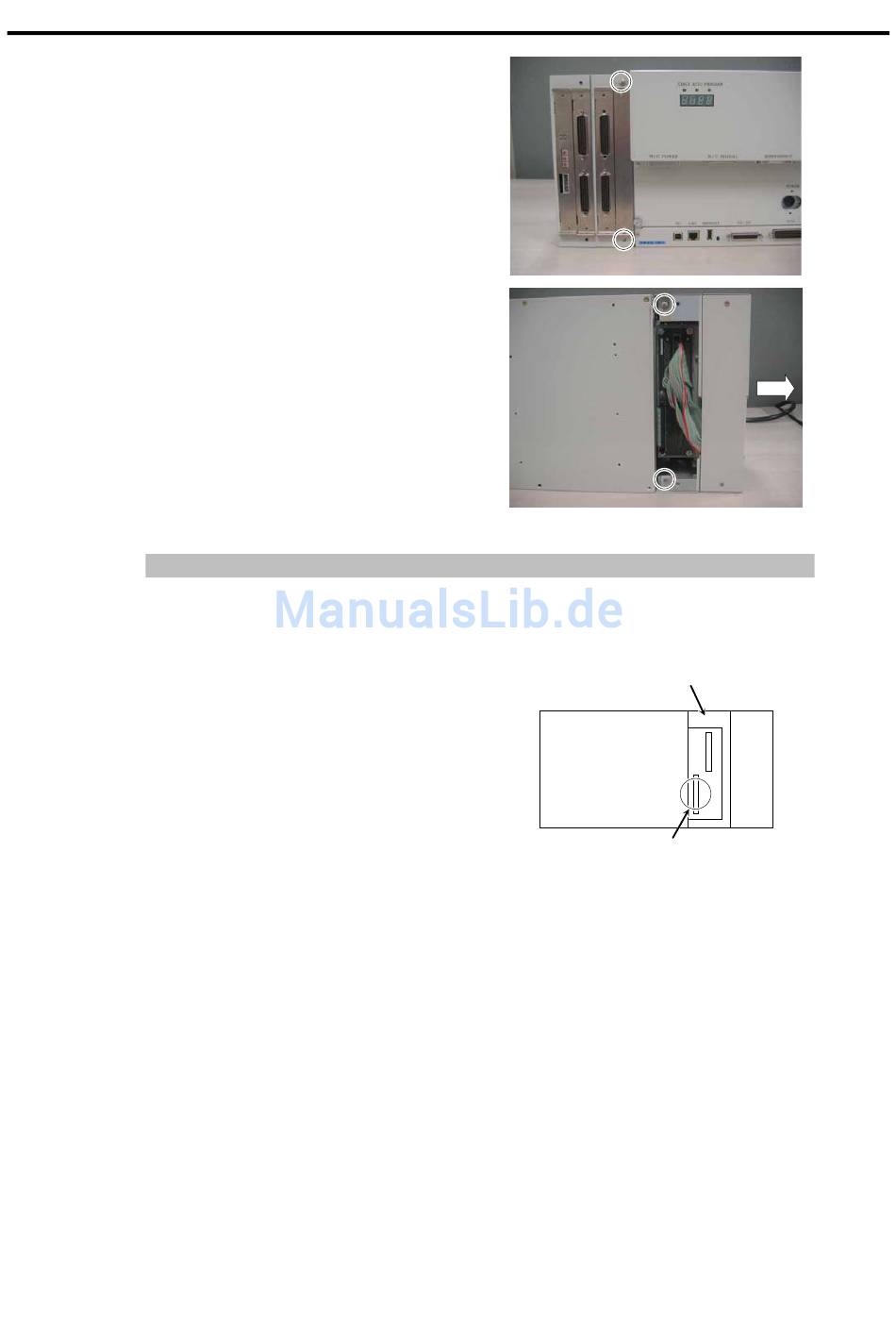

Entfernen Sie die Schrauben (zwei
Schrauben jeweils an der Vorder- und
Rückseite) und entfernen Sie die Option
Units 1 und 2 in Pfeilrichtung.
Befestigen Sie die Option Units 1 und 2 wieder mit den Schrauben (zwei Schrauben
jeweils an der Vorder- und Rückseite).
Stecken Sie den Flachbandkabelstecker an
der Rückseite der Option Unit 1 ein.
Befestigen Sie rückseitige Abdeckung der Option Unit 1 mit zwei Schrauben.
Stecken Sie den Stecker der Stromversorgung wieder ein. Schalten Sie die Steuerung
ein und stellen Sie sicher, dass die Steuerung richtig startet.
Option Unit 1
Rückseite des
RC170-
Hauptteils
Anschluss
RC170 Rev.1a
