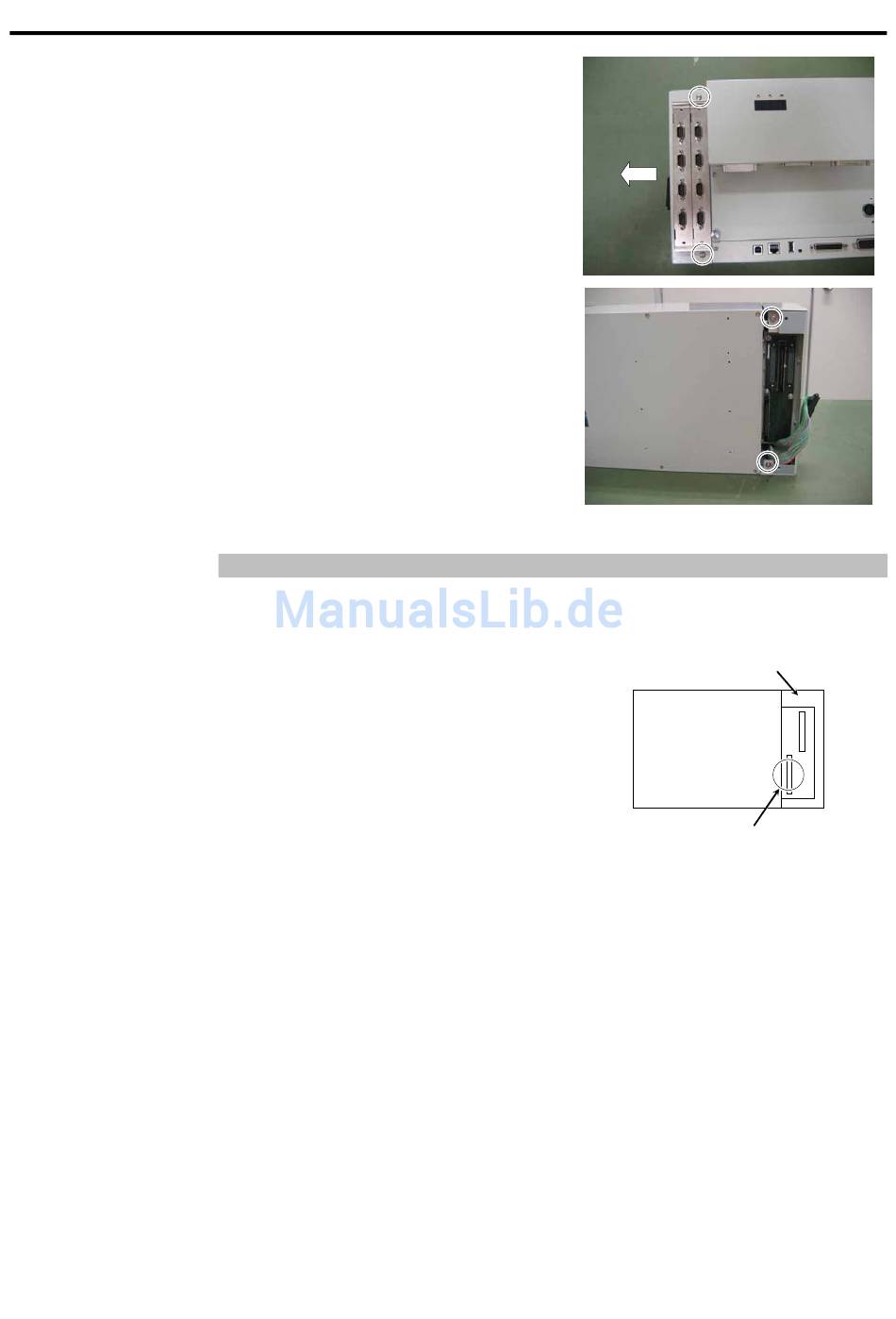

6.7.2 Option Unit 1 installieren

(1)
(2)
(3)
RC170 Rev.1a
Entfernen Sie die Schrauben (zwei
Schrauben jeweils an der Vorder- und
Rückseite) und entfernen Sie die Option
Unit 1 in Pfeilrichtung.
Befestigen Sie die Option Unit 1 wieder mit den Schrauben (zwei Schrauben jeweils
an der Vorder- und Rückseite).
Stecken Sie den Flachbandkabelstecker an
der Rückseite der Option Unit 1 ein.
Befestigen Sie die rückseitige Abdeckung der Option Unit 1 mit zwei Schrauben.
Installieren Sie die rückseitige Abdeckung, ohne dass ein Spalt bestehen bleibt.
Stecken Sie den Stecker der Stromversorgung wieder ein. Schalten Sie die Steuerung
ein und stellen Sie sicher, dass die Steuerung richtig startet.
Wartung 6. Wartung - Austausch der Teile
Option 1
Rückseite des
RC170-
Hauptteils
Anschluss
