Wartung 6. Wartung - Austausch der Teile
(7)
(8)
(9)
(10)
Achten Sie darauf, sich nicht die Finger zu schneiden.
Der Anschluss des Motortreibers kann fest angeschlossen sein. Der
Anschluss kann sich durch ruckartiges Ziehen plötzlich lösen, sodass die
Gefahr besteht, sich die Finger am Kühlkörper des Motortreibers zu
VORSICHT
schneiden.
142

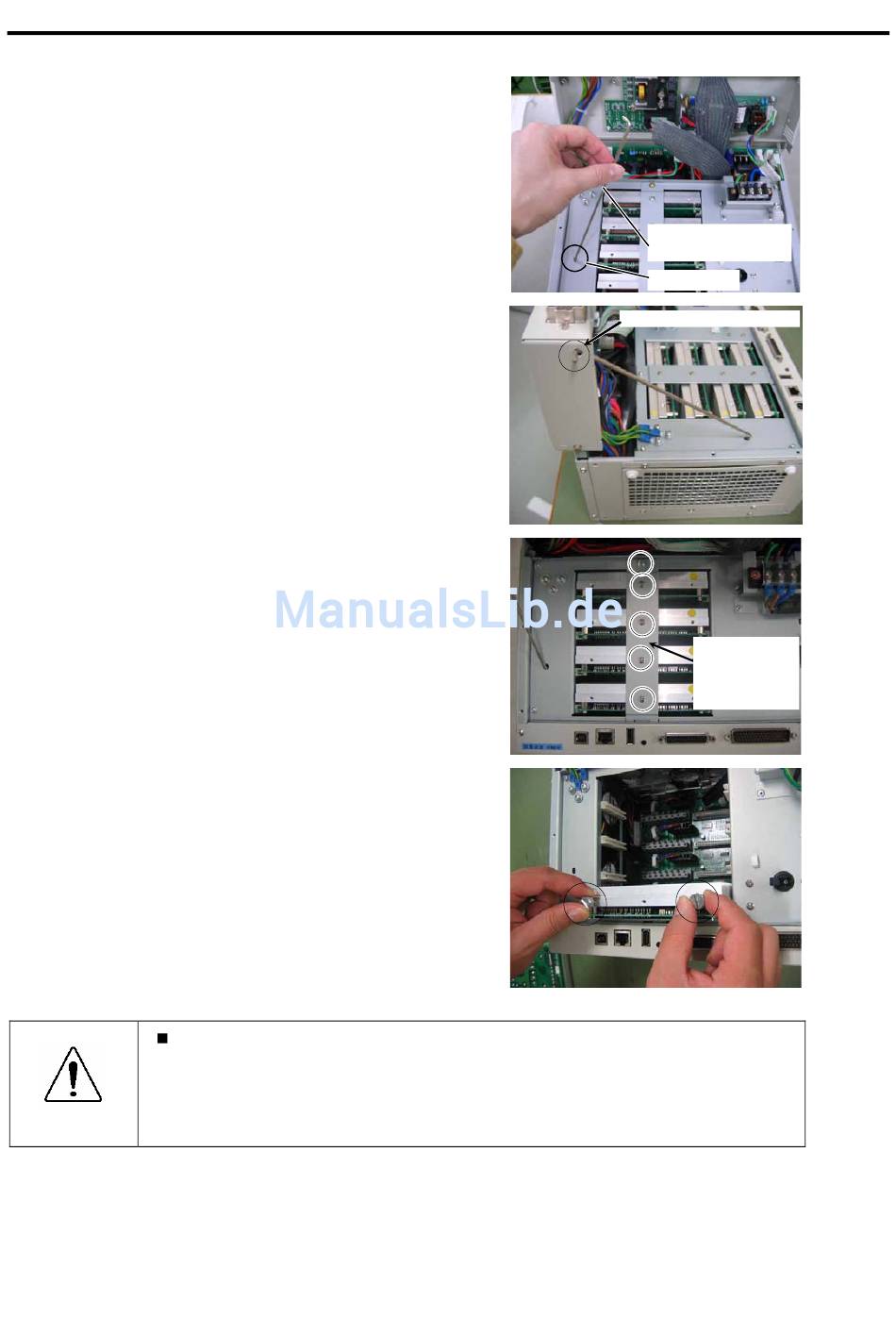

Bewegen Sie den
vorgesehen Loch, ohne den unteren
Fußpunkt zu verändern.
Entfernen Sie die fünf Schrauben vom
Montagebügel der Motortreiber.
Befestigen Sie
Schlitzschrauben, die Sie in Schritt (3)
entfernt haben, am Kühlkörper des
Motortreibers.
Ziehen Sie den Motortreiber heraus,
wobei Sie beide Schlitzschrauben gerade
halten.
Haltebügel zum
die beiden
Haltebügel an der
Vorderseite
Fußpunkt
Loch für Haltebügel
Montage-
bügel der
Motortreiber
