10.2 Ausgangsstromkreis

Nenn-Ausgangsspannung
Maximaler Ausgangsstrom
Ausgangs-Treiber
Ein-Zustand-Widerstand (Durchschnitt)
Die nichtpolaren PhotoMOS-Relais in den Ausgangsstromkreisen können auf zwei Arten
beschaltet werden.

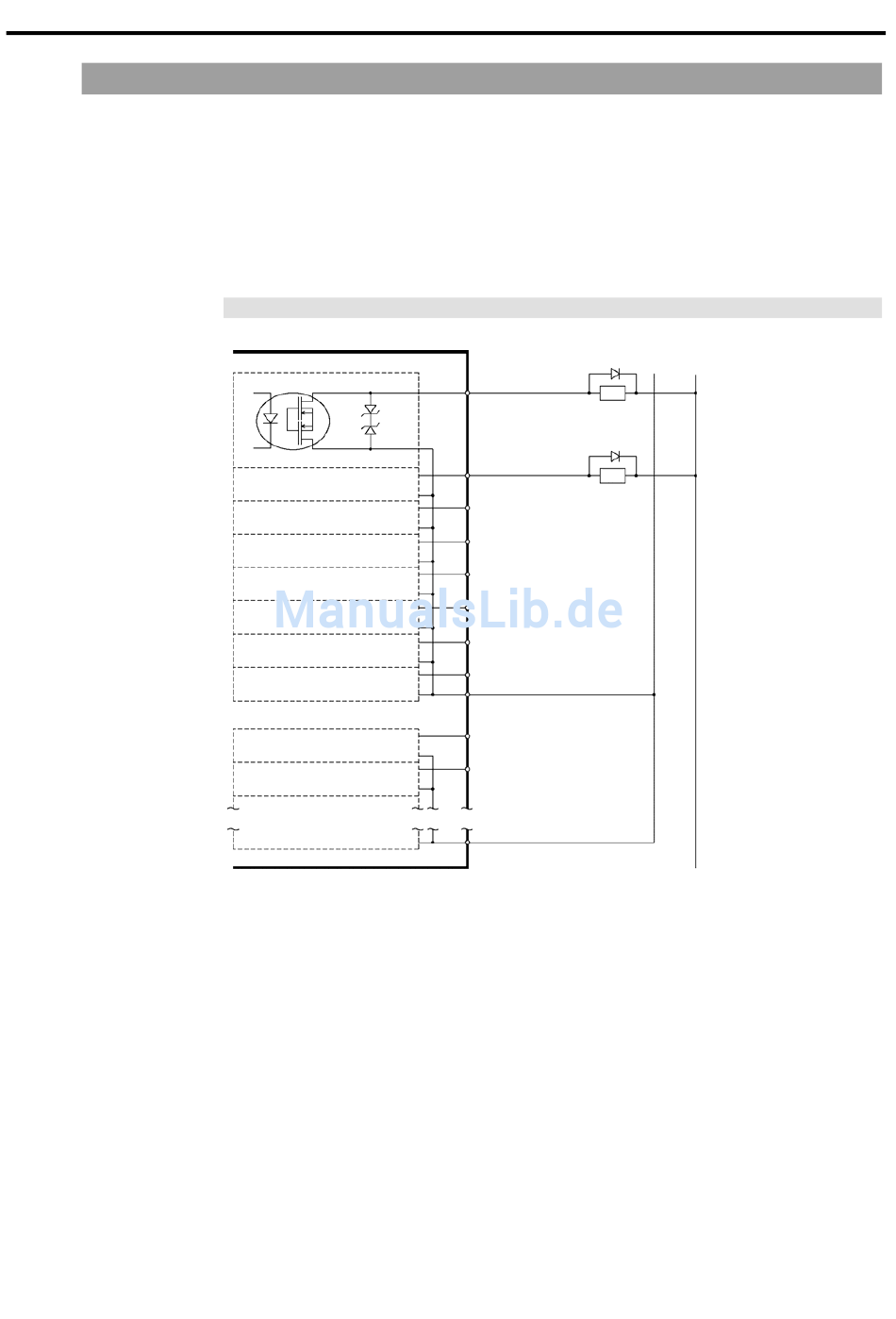

Typische Ausgangsbeschaltung 1

RC170 Rev.1a
E/A-1
10 Ausgang Nr. 0
11 Ausgang Nr. 1
(identisch)
12 Ausgang Nr. 2
(identisch)
13 Ausgang Nr. 3
(identisch)
14 Ausgang Nr. 4
(identisch)
15 Ausgang Nr. 5
(identisch)
27 Ausgang Nr. 6
(identisch)
28 Ausgang Nr. 7
17 Ausgang Nr. 0 bis 7 (GND)
(identisch)
29 Ausgang Nr. 8
(identisch)
30 Ausgang Nr. 9
(identisch)
ausgelassen
33 Ausgang Nr. 8 bis 15 (GND)
Einrichten und Betrieb 10. E/A-Anschluss
: +12 bis 24 V ±10%
: TYP 100 mA/1 Ausgang
: Photo MOS Relais
: 23,5 Ω oder weniger
GND +DC
L
Belastung
L
