2. Bauteilenamen und -funktionen

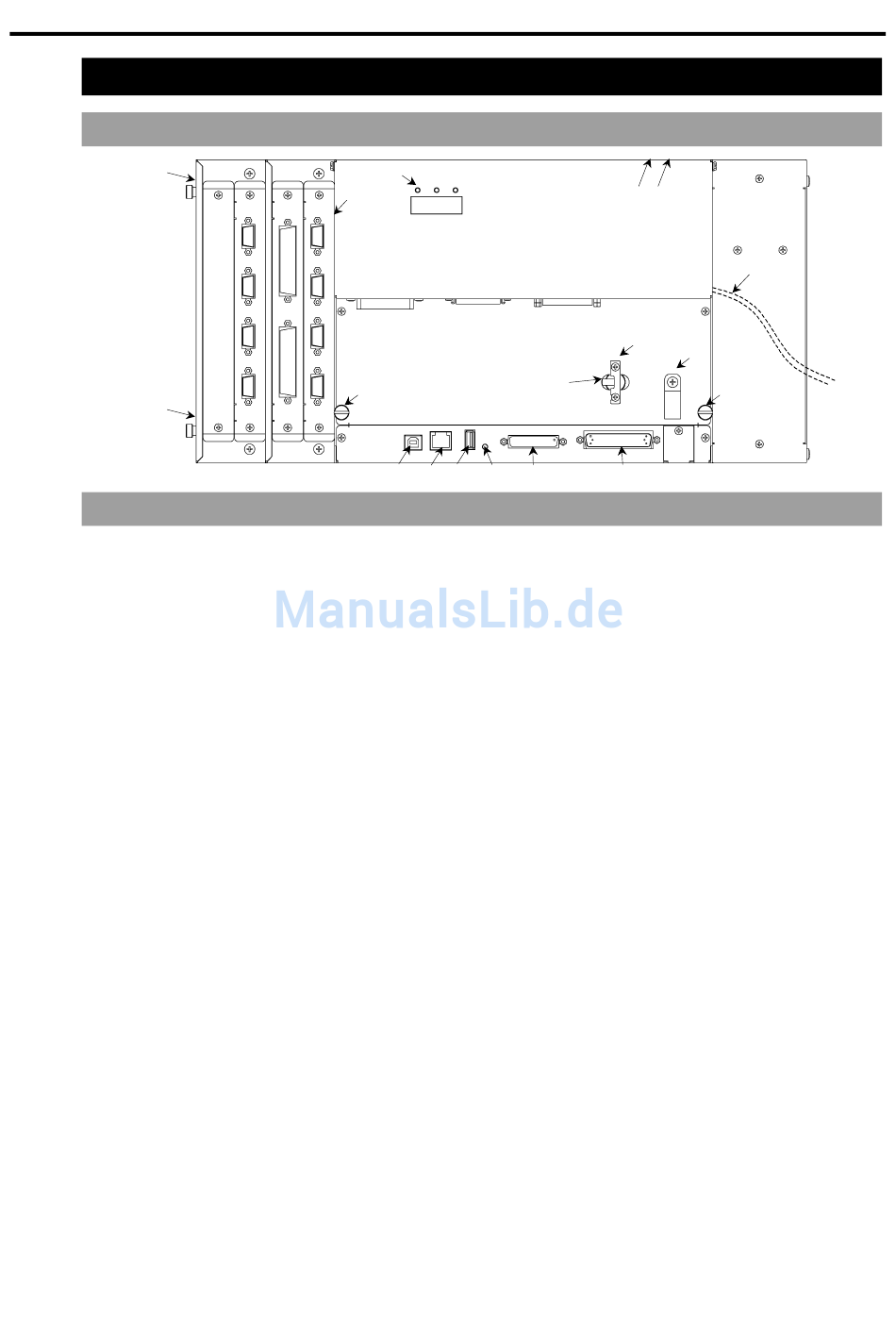

2.1 Bauteilenamen

(1)-2
(1)-2
(16)

2.2 Funktionen

(1) -1 Ventilator-Filter (ohne Option Unit)
(1) -2 Ventilator-Filter (mit Option Unit)
(2) LED
(3) Sieben-Segment-LED
(4) Signatur-Aufkleber (auf der Oberseite)
RC170 Rev.1a
Einrichten und Betrieb 2. Bauteilenamen und -funktionen
(2)
(1)-1
(3)
(7) (8)
(12)-1
(17) (18) (19) (20) (21)
Um Staub auszufiltern, ist vor dem Ventilator ein schützender Filter angebracht.
Überprüfen Sie den Zustand des Filters regelmäßig und reinigen Sie ihn, wenn nötig.
Ein verschmutzter Filter kann zur Fehlfunktion des Robotersystems führen, da die
Temperatur in der Steuerung ansteigt.
Für Inspektion, Reinigen, Auswechseln siehe Kapitel Wartung 6.1 Ventilator und
Ventilator-Filter.
Um Staub auszufiltern, ist vor dem Ventilator ein schützender Filter angebracht.
Überprüfen Sie den Zustand des Filters regelmäßig und reinigen Sie ihn, wenn nötig.
Ein verschmutzter Filter kann zur Fehlfunktion des Robotersystems führen, da die
Temperatur in der Steuerung ansteigt.
Für Inspektion, Reinigen, Auswechseln siehe Kapitel Wartung 6.1 Ventilator und
Ventilator-Filter.
Die LED zeigt die derzeitige Betriebsart an (TEACH-, AUTOMATIK-, oder
PROGRAMMIER-Modus).
Für weitere Informationen siehe Kapitel Einrichten und Betrieb 2.3 LED und
Sieben-Segment-LED.
Die vierstellige Sieben-Segment-LED zeigt die Zeilennummer und den Status der
Steuerung an (Fehlernummer, Nummer der Warnung, Status von Not-Aus und
Schutzabschrankung).
Für weitere Informationen siehe Kapitel Einrichten und Betrieb 2.3 LED und
Sieben-Segment-LED.
Hier sind die Seriennummer der Steuerung und andere Informationen angegeben.
(4) (5)
(9) (10)
(14)
(13)
(22)
(6)
(11)
(15)
(12)-2
(24)
(23)
