12.2.4 Eingangsstromkreis

Eingangs-Spannungsbereich : + 12 V bis 24 V ± 10 %
Ein-Spannung
Aus-Spannung
Eingangsstrom
Die Zweiwege-Optokoppler in den Eingangsstromkreisen können auf zwei Arten
beschaltet werden.
Geschütztes Erweiterungs-E/A-Board

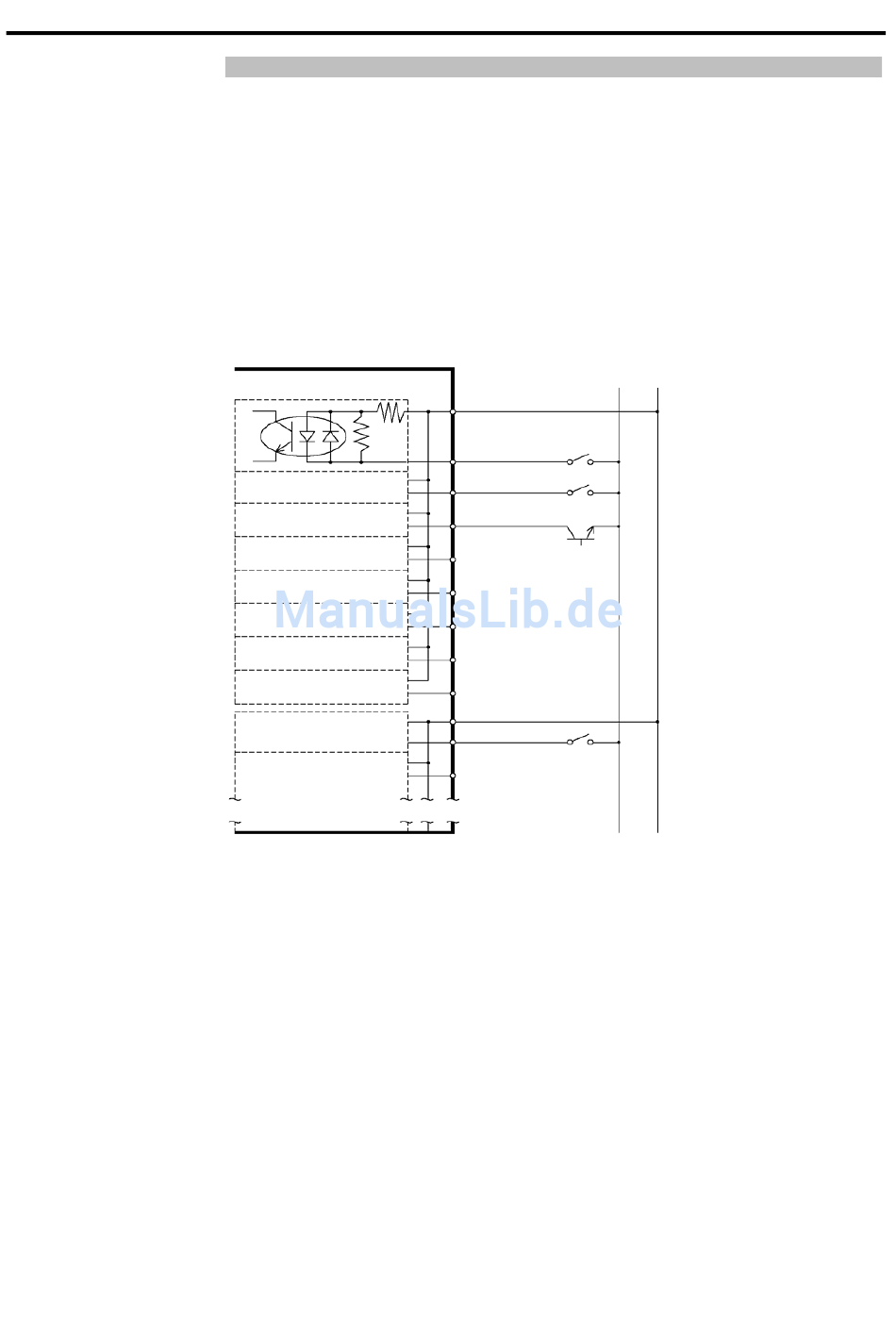

Typische Eingangsbeschaltung 1
RC170 Rev.1a
: + 10,8 V (Min.)
: + 5 V (Max.)
: 10 mA (TYP) am +24 V-Eingang
Erweiterungs-E/A-Board-1
1 Eingang Nr. 64 bis 71
2 Eingang Nr. 64
3 Eingang Nr. 65
(identisch)
4 Eingang Nr. 66
(identisch)
5 Eingang Nr. 67
(identisch)
6 Eingang Nr. 68
(identisch)
7 Eingang Nr. 69
(identisch)
8 Eingang Nr. 70
(identisch)
9 Eingang Nr. 71
(identisch)
18 Eingang Nr. 72 bis 79
(identisch)
19 Eingang Nr. 72
20 Eingang Nr. 73
ausgelassen
Einrichten und Betrieb 12. Optionen
GND +DC
79
