Epson RC170 Benutzerhandbuch Seite 82

Einrichten und Betrieb 10. E/A-Anschluss

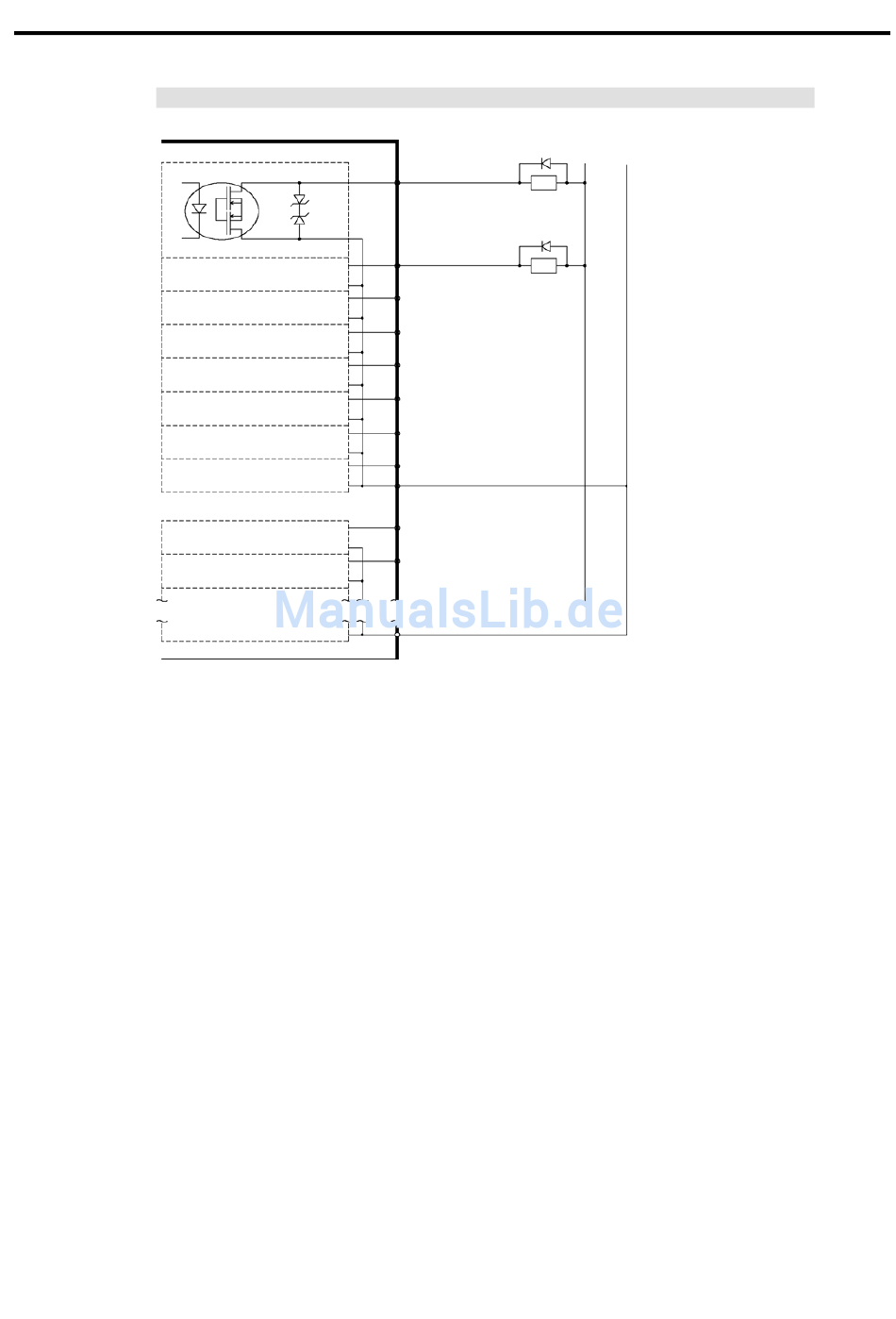

Typische Ausgangsbeschaltung 2
68
E/A-1
10 Ausgang Nr. 0
11 Ausgang Nr. 1
(identisch)
12 Ausgang Nr. 2
(identisch)
13 Ausgang Nr. 3
(identisch)
14 Ausgang Nr. 4
(identisch)
15 Ausgang Nr. 5
(identisch)
27 Ausgang Nr. .6
(identisch)
28 Ausgang Nr. 7
(identisch) 17 Ausgang Nr. 0 bis 7 (+DC)
29 Ausgang Nr. 8
(identisch)
30 Ausgang Nr. 9
(identisch)
ausgelassen
33 Ausgang Nr. 8 bis 15 (+DC)
GND +DC
L
Belastung
L
RC170 Rev.1a
