Einrichten und Betrieb 12. Optionen

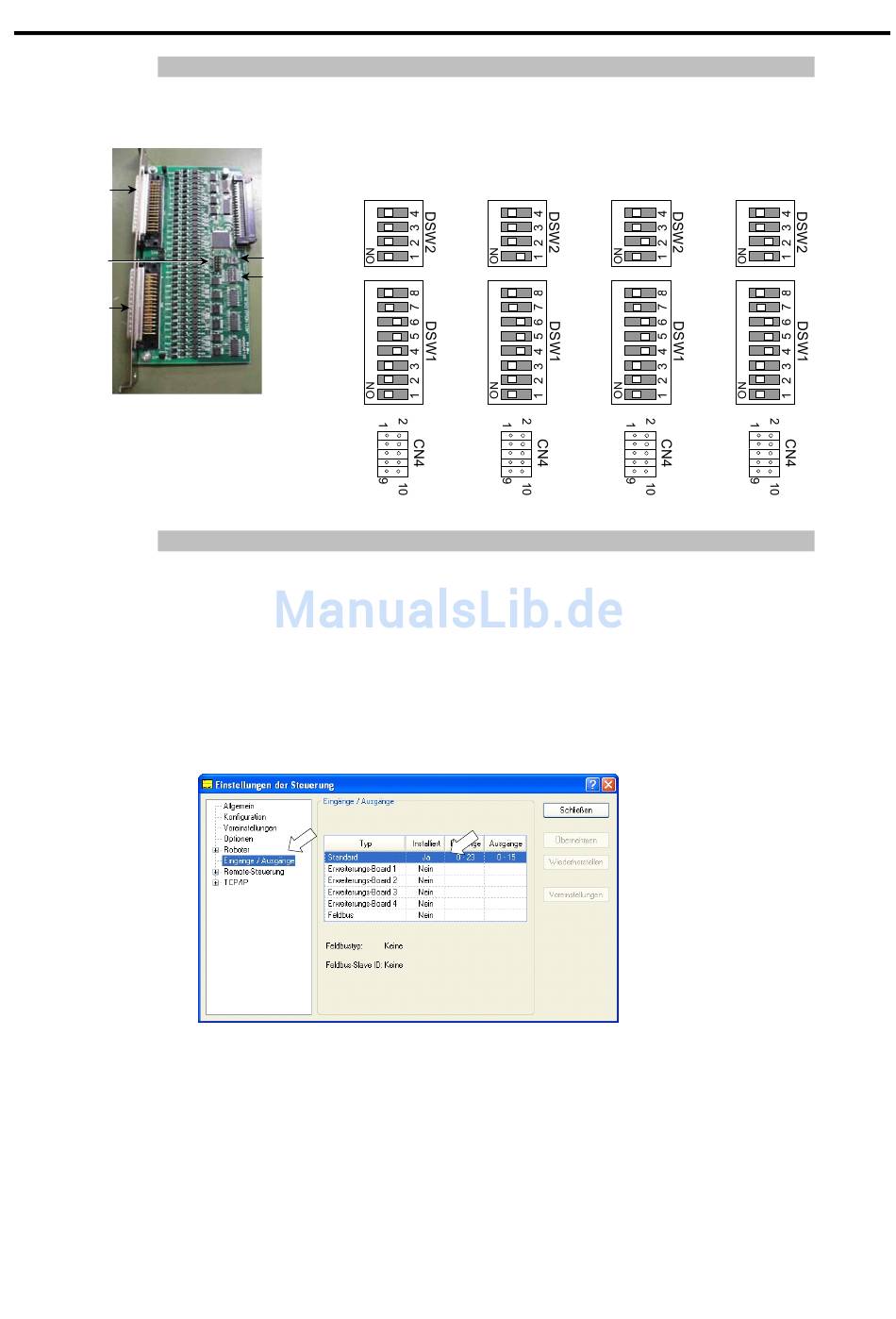

12.2.2 Board-Konfiguration (Erweiterungs-E/A)

Abbildung des Boards
CN1
CN4
CN2
12.2.3 Bestätigung mit EPSON RC+
Wenn die Erweiterungs-E/A-Einheit and die Option angebracht wird, erkennt die
Steuerungssoftware automatisch das Erweiterungs-E/A-Board. Daher ist keine
Softwarekonfiguration erforderlich.
Die korrekte Erkennung kann vom EPSON RC+-Dialog aus bestätigt werden.
(1) Wählen Sie EPSON RC+ Menü-[Einstellungen]-[Voreinstellunen] aus, um den
(2) Wählen Sie [Eingänge / Ausgänge] aus.
(3) Vergewissern Sie sich, dass in der Installiert-Spalte „Ja" steht.
78
Konfiguration von Schalter und Jumper
Richten Sie DSW1 und DSW2 ein. CN4: alle offen.
1. Board
SW4
SW3
SW2
SW1
DSW2
DSW1
SW8
SW7
SW6
SW5
SW4
SW3
SW2
SW1
[Voreinstellungen]-Dialog anzuzeigen.
Das Erweiterungs-E/A-Board wird von der Steuerungssoftware erkannt. Die
entsprechenden Ein- und Ausgänge sind verfügbar.
2. Board 3. Board
SW4 SW4
SW3 SW3
SW2 SW2
SW1 SW1
SW8 SW8
SW7 SW7
SW6 SW6
SW5 SW5
SW4 SW4
SW3 SW3
SW2 SW2
SW1 SW1
4. Board
SW4
SW3
SW2
SW1
SW8
SW7
SW6
SW5
SW4
SW3
SW2
SW1
RC170 Rev.1a
