12.4 RS-232C-Board

12.4.1 RS-232C-Board
Der Standard RS-232C-Port ist nicht an der Steuerung angebracht.
Installieren Sie das RS-232C-Board an der Option, um mit dem externen Zubehör zu
kommunizieren.
Das RS-232C-Board lässt vier Porterweiterungen pro Board zu. Bei einer Höchstzahl von
zwei Boards sind acht Porterweiterungn für das RS-232C-Board möglich.
Die Portnummern sind wie folgt zugeordnet.

12.4.2 Einrichten des Boards (RS-232C)

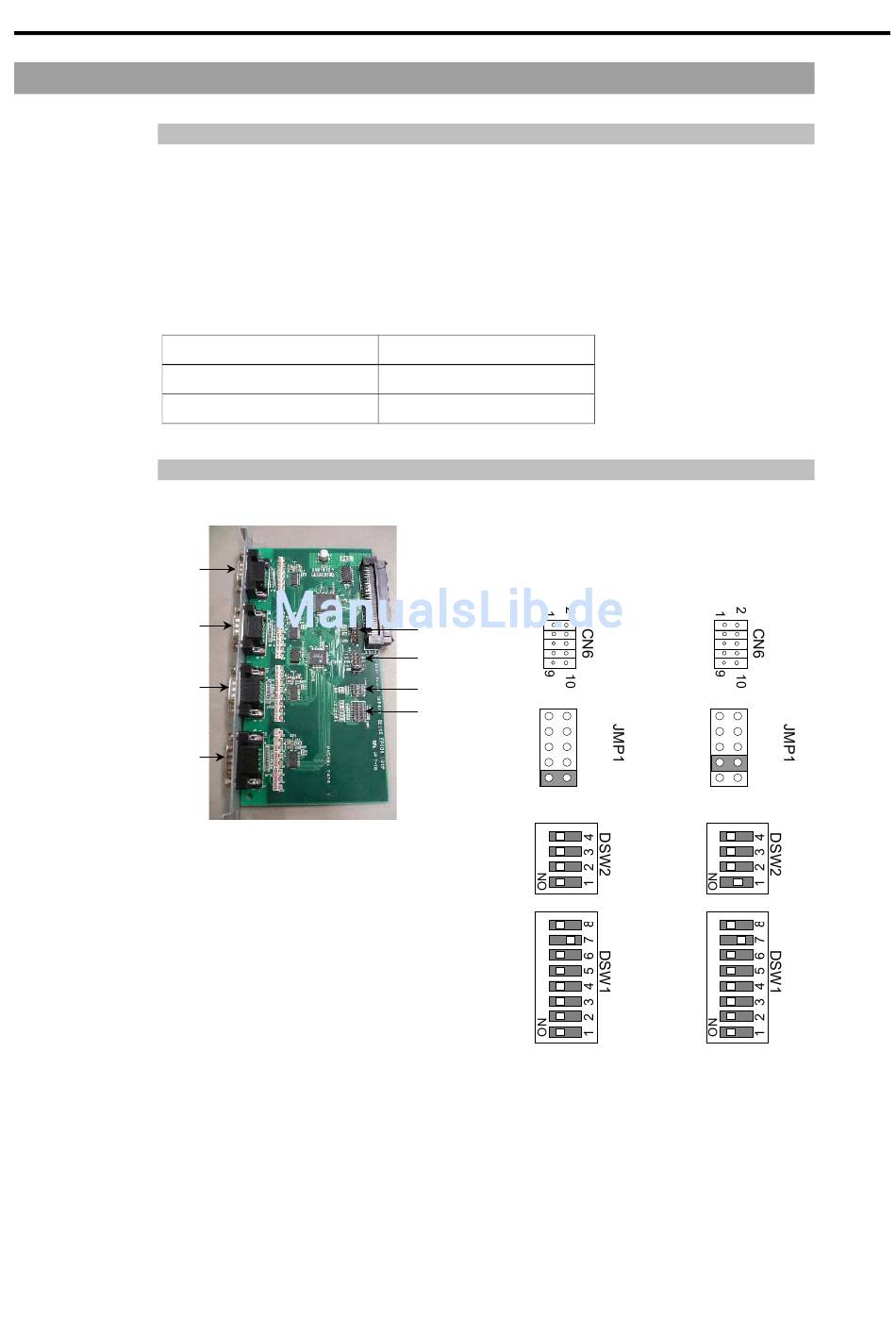

Abbildung des Boards
CN1
CN2
CN3
CN4
104
Port-Nr. Unterstützte Hardware
#1 bis #4 Erstes RS-232C-Board
#5 bis #8 Zweites RS-232C-Board
Konfiguration von Schalter und Jumper
Richten Sie DSW1, DSW2 und JMP1 ein.
CN6: alle offen.
1. Board
CN6
JMP1
DSW2
DSW1
IRQ15 JP5
IRQ11 JP4
IRQ10 JP3
IRQ7 JP2
IRQ5 JP1
1 2
SW4
SW3
SW2
SW1
SW8
SW7
SW6
SW5
SW4
SW3
SW2
SW1
2. Board
IRQ15 JP5
IRQ11 JP4
IRQ10 JP3
IRQ7 JP2
IRQ5 JP1
1 2
SW4
SW3
SW2
SW1
SW8
SW7
SW6
SW5
SW4
SW3
SW2
SW1
RC170 Rev.1a
