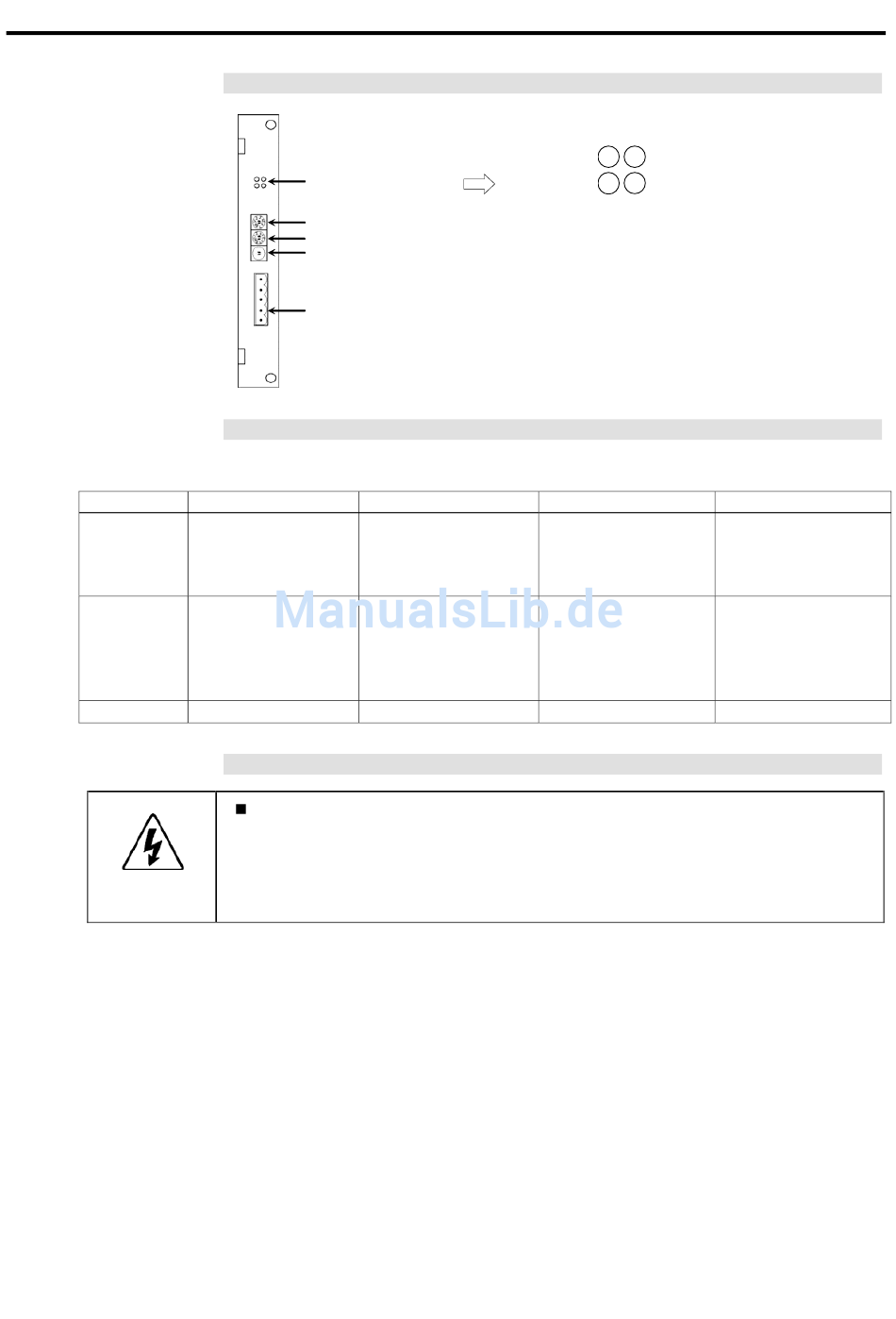

Aufbau CC-Link
LED-Beschreibung für CC-Link
Der LED-Status stellt den Status des Feldbus-E/A-Boards dar.
LED-Status LED1 GRÜN
Offline
Stromversorgung für
AUS
das Gerät aus
Normalbetrieb
EIN
−
blinkt
Board-Konfiguration (CC-Link)
WARNUNG
Die Station kann mittels des Stationkonfigurationsschalters am CC-Link-Board
konfiguriert werden.
Die Konfiguration der Baudrate wird mittels des Baudraten-Konfigurationsschalters am
CC-Link-Board vorgenommen.
(1) Stellen Sie die Station des CC-Link-Boards mithilfe des
RC170 Rev.1a
Statusanzeige LED
Stationkonfigurationsschalter ( 1)
Stationkonfigurationsschalter ( 10)
Baudraten-Konfigurationsschalter
CC-Link-Anschluss
LED2 ROT
Normalbetrieb
Stromversorgung für
das Gerät aus
CRC-Fehler: Station
Adressfehler
Baudrate
Konfigurations-
fehler
−
Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie
Boards installieren bzw. entfernen oder Kabel anschließen bzw. lösen. Das
Installieren oder Entfernen von Boards bzw. das Verbinden oder Trennen
von Kabeln bei eingeschalteter Stromzufuhr ist sehr gefährlich und kann zu
einem elektrischen Schlag und / oder einer Fehlfunktion der Geräte führen.
Stationkonfigurationsschalters ein.
Stellen Sie sicher, dass es keine doppelte Konfiguration der Stationen des Netzwerks
gibt.
Die Schalter auf der × 10-Seite werden für die Zehnerstelle bei der
Adresskonfiguration verwendet. Die Schalter auf der × 1-Seite werden für die
Einerstelle bei der Adresskonfiguration verwendet. Die Stationen 1 bis 62 sind
verfügbar. Das CC-Link-Board belegt drei Stationen. Ordnen Sie die konfigurierten
Stationen plus 3 Stationen dem nächsten Knoten zu.
Einrichten und Betrieb 12. Optionen
LED1 : RUN
2 3
LED2 : ERRL
1 4
LED3 : RD
LED4 : SD
Siehe die folgende Tabelle für die
LED-Funktionen.
LED3 GRÜN
Kein Datenempfang
Stromversorgung für
das Gerät aus
Datenempfang
−
LED4 GRÜN
Keine
Datenübertragung
Stromversorgung für
das Gerät aus
Datenübertragung
−
