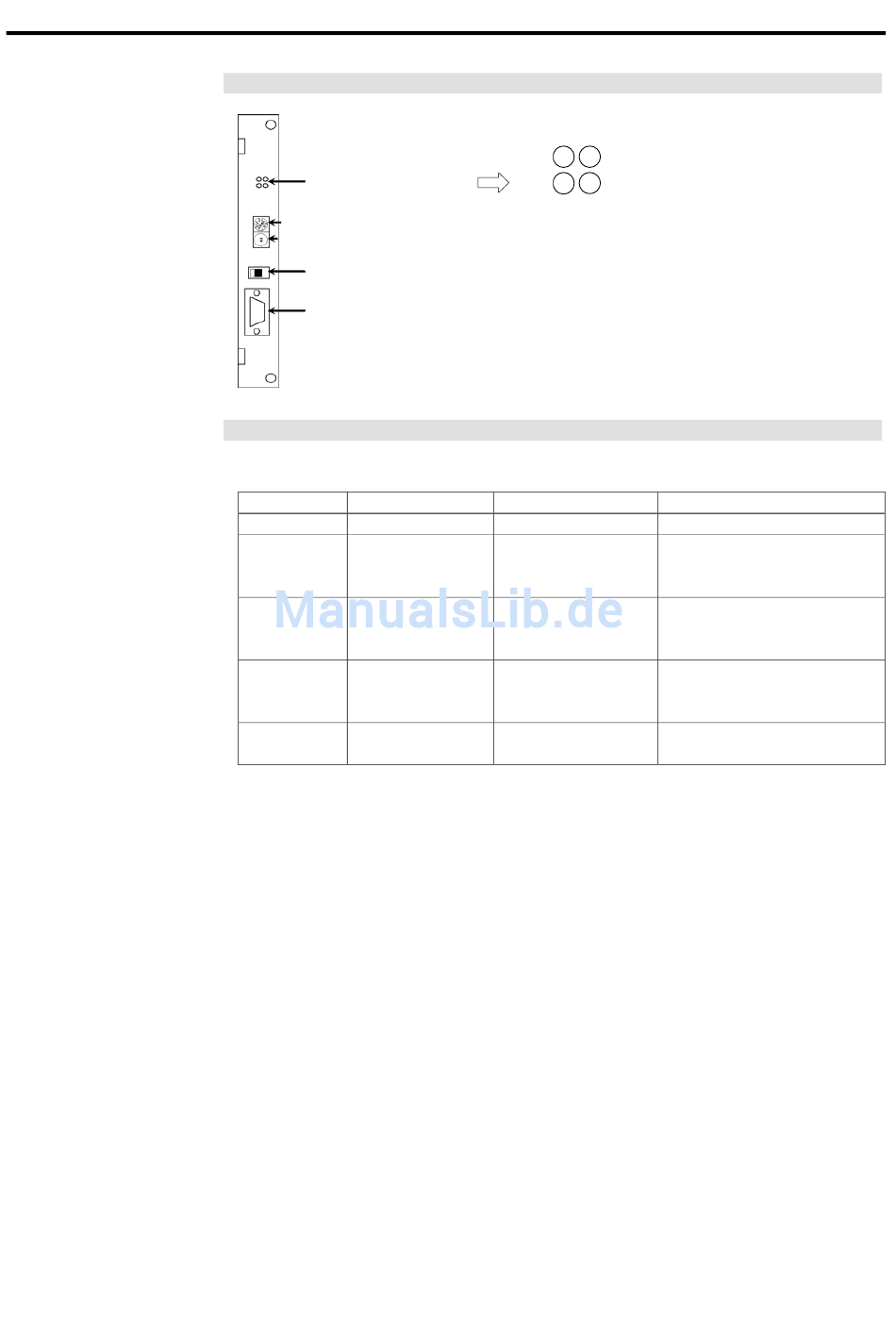

Aufbau PROFIBUS-DP
LED-Beschreibung für PROFIBUS-DP
Der LED-Status stellt den Status des Feldbus-Boards dar.
LED-Status
1 Hz blinkt
2 Hz blinkt
4 Hz blinkt
RC170 Rev.1a
Statusanzeige LED
Addressenkonfigurationsschalter( 1)
Addressenkonfigurationsschalter( 10)
Abschlusswiderstandschalter
PROFIBUS-DP-Anschluss
LED2 GRÜN
AUS Offline
Online
EIN Daten
austauschbar
−
−
−
Einrichten und Betrieb 12. Optionen
LED1 : Nicht definiert
2 3
LED2 : Onlinestatus-Anzeige
1 4
LED3 : Offlinestatus-Anzeige
LED4 : Fehlerstatus-Anzeige
Siehe die folgende Tabelle für die
Funktionen der LED2, der LED3 und der
LED4.
LED3 ROT
Online Normalbetrieb
Offline
−
Daten nicht
austauschbar
Initialisierungsfehler
−
(Unpassende
Netzwerkkonfiguration)
Initialisierungsfehler
−
(Unpassende
Anwenderparameter)
Initialisierungsfehler
−
(Modul-Initialisierungsfehler)
LED4 ROT
