Wartung 6. Wartung - Austausch der Teile
(9) Halten Sie die Schlitzschrauben fest und
Hinweis
(10) Trennen Sie die vier Stecker vom CPU-Board.
(1) Verbinden Sie die vier Stecker mit dem CPU-Board.
Montieren

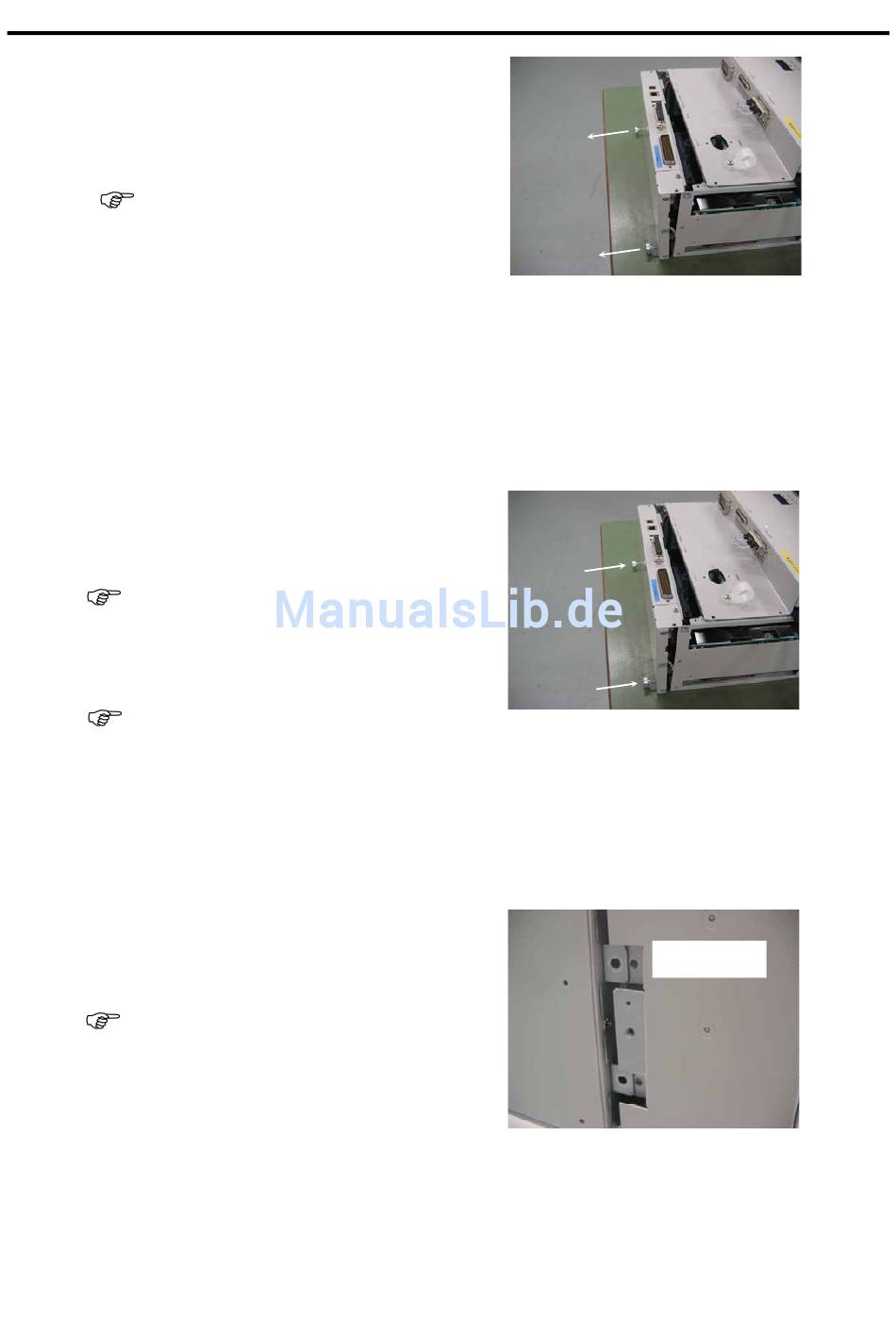

(2) Schieben Sie die CPU-Boardeinheit
Hinweis
Hinweis
(3) Befestigen Sie die Schrauben an jeder Seite des CPU-Boards.
Wenn eine ProSix Drive Unit installiert ist
Wenn keine ProSix Drive Unit installiert ist
(4) Bringen Sie die ProSix Drive Unit mit der
Hinweis
(5) Sichern Sie die ProSix Drive Unit oben und unten jeweils mit zwei Schrauben.
(6) Sichern Sie die beiden Abdeckungen mit den Schrauben oben und unten.
148
ziehen Sie die CPU-Boardeinheit gerade
heraus.
Das Kabel der CPU-Boardeinheit ist mit
dem Hauptteil verbunden. Achten Sie
darauf, das
herauszuziehen.
Siehe: Wartung 3.2 Diagramm der Kabelanschlüsse
- Diagramm der Kabelanordnungen
Siehe: Wartung 3.2 Diagramm der Kabelanschlüsse
- Diagramm der Kabelanordnungen
gerade ein.
Stellen Sie sicher, dass der Anschluss
CN2 des CPU-Boards und der
DMB-Boardanschluss (CPU IF) sich
verbinden, wenn Sie die Einheit
einschieben.
Stellen Sie sicher, dass das Kabel nicht
eingeklemmt wird.
Siehe Schritte (4) bis (5).
Fahren Sie fort mit Schritt (6).
Rückseite voran in die Montageposition.
Achten Sie genau auf das Foto und stellen
Sie sicher, dass die Überlappung richtig
zusammengeschoben wird.
Kabel langsam
ProSix
Driver Unit Seite
