Epson RC170 Benutzerhandbuch Seite 162

(6)
Hinweis
(7)
(8)
RC170 Rev.1a

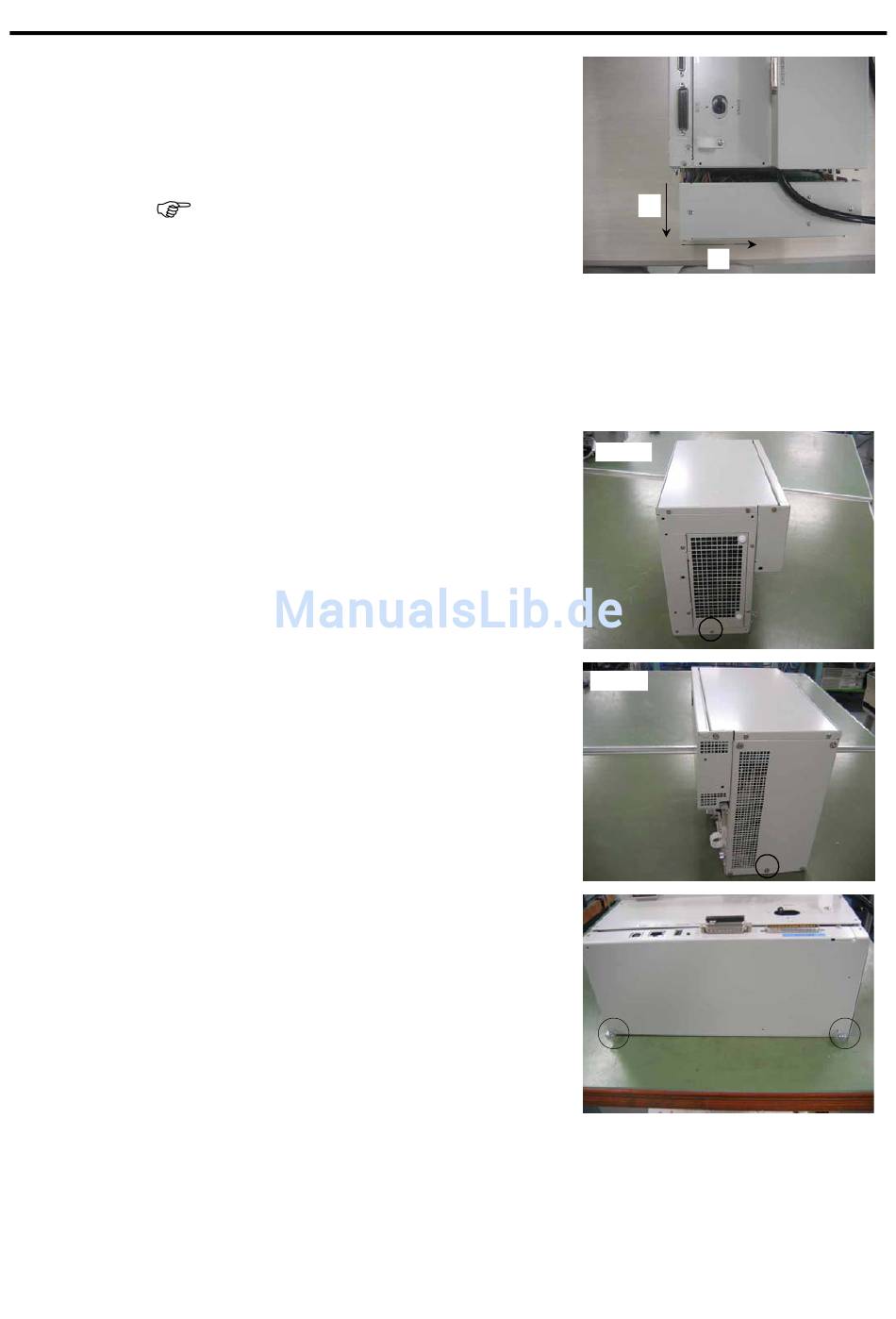

Schieben Sie die ProSix Drive Unit ca. 20
mm in Pfeilrichtung (A) und schieben Sie
sie anschließend langsam ca. 10 mm in
Pfeilrichtung (B).
Das Kabel der ProSix Drive Unit ist mit
dem Hauptteil verbunden. Achten Sie
darauf, das Kabel langsam
herauszuziehen.
Das DMB der ProSix Drive Unit ist mit
dem Boardanschluss verbunden.
Achten Sie darauf, die ProSix Drive Unit
gerade in Pfeilrichtung
verschieben.
Entfernen Sie alle Schrauben an beiden
Seiten der CPU-Boardeinheit.
Montieren Sie die beiden
Schlitzschrauben, die Sie in Schritt (3)
entfernt haben, an der CPU-Boardeinheit.
Wartung 6. Wartung - Austausch der Teile
(A)
(A) zu
Seite
Seite
(B)
147
