Einrichten und Betrieb 3. Installation

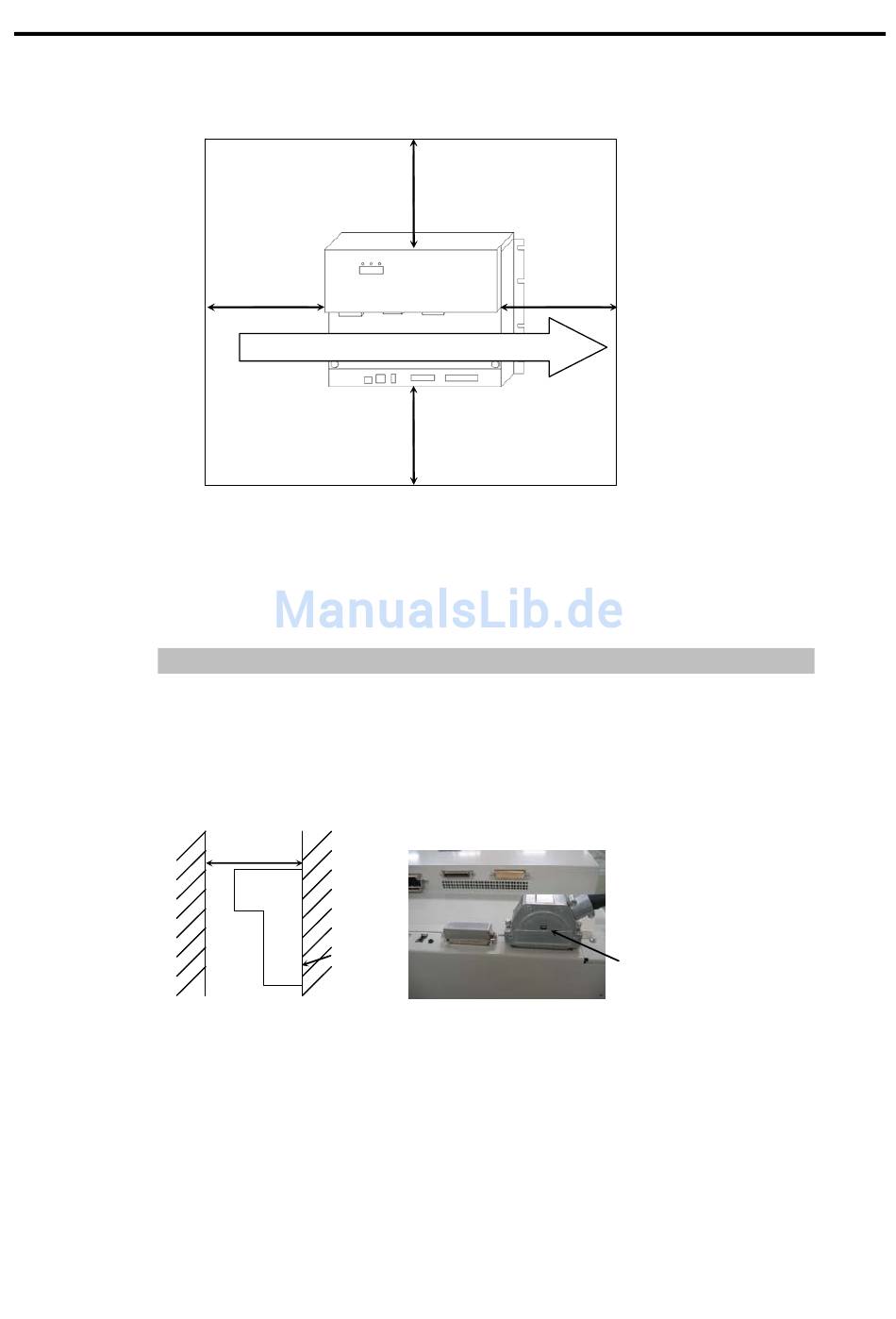

- Stellen Sie sicher, dass bei der Installation der Steuerung ein ausreichender Abstand für
Zu- und Abluft gewährleistet ist (siehe Abbildung unten), damit die heiße Luft des
Ventilators keine anderen Geräte wie z. B. Relais beeinträchtigt.
- Luft, die wärmer ist als die Umgebungstempertur (ca. 10 °C), verlässt die
Abluftöffnung der Steuerung.
Stellen Sie sicher, dass sich keine hitzeempfindlichen Geräte in der Nähe der
Abluftöffnung befinden.

3.2.3 Installation im Schaltschrank

Wenn Sie die Steuerung im Schaltschrank installieren, stellen Sie sicher, dass die
Bedingungen des Kapitels 3.2.1 Umgebung, 3.2.2 Installation sowie auch die folgenden
Bedingungen erfüllt sind.
- Der Abstand zur Befestigungsoberfläche und der Innenseite der Tür muss mindestens
220 mm betragen (190 mm, wenn Sie den optionalen E/A-Stecker verwenden).
* : Wenn Sie den optionalen E/A-Stecker verwenden mindestens 190 mm.
24
100 mm
Luftrichtung des Ventilators der Steuerung
220mm
oder mehr*
RC170
Befesti-
gungs-
oberfläche
100 mm
100 mm
100 mm
Ohne Installationsseite
wie z. B. der Basis-Tisch
E/A-Stecker (Option)
Produkt-Nr.: R12B040710
RC170 Rev.1a
