Wartung 6. Wartung - Austausch der Teile

6.4 CPU-Boardeinheit

Entfernen Sie die eventuell montierten Option Units.
Siehe: Wartung 6.7.1 Option Unit 1 entfernen
(1) Schalten Sie die Steuerung aus und ziehen Sie den Stecker der Stromversorgung.
Entfernen
(2) Trennen Sie die Kabel, die an das CPU-Board angeschlossen sind.

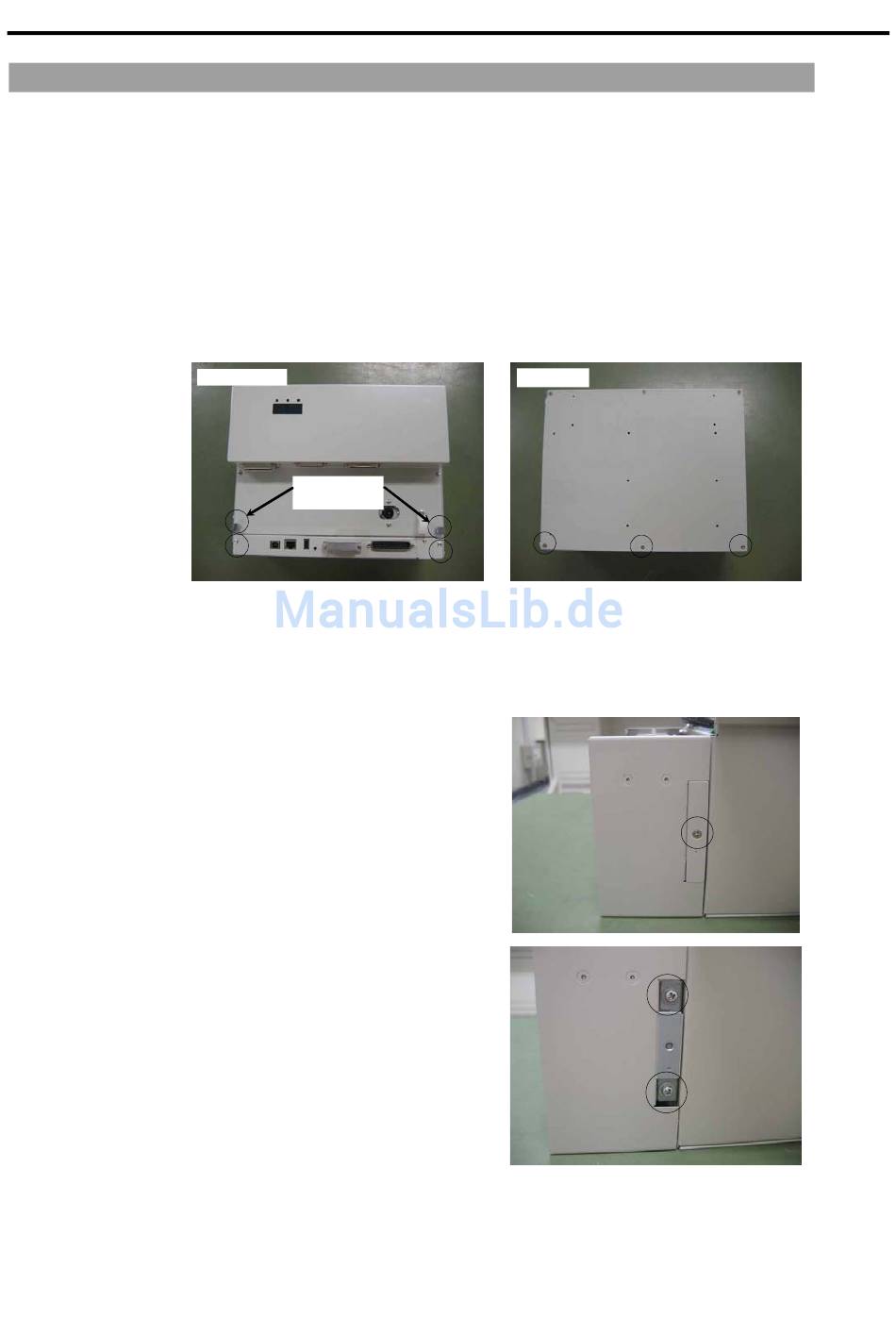

(3) Entfernen Sie die vier Schrauben an der Vorderseite und die drei Schrauben an der
Wenn eine ProSix Drive Unit installiert ist
Wenn keine ProSix Drive Unit installiert ist
(4)
(5)
146
Wartung 6.7.5 Option Unit 1 und 2 entfernen
USB PC LAN
Rückseite (siehe Foto).
Vorderseite
Schlitz-
schrauben
Siehe Schritte (4) bis (6).
Fahren Sie fort mit Schritt (7).
Entfernen Sie die Schraube an der oberen
und unteren Abdeckung, um die beiden
Abdeckungen zu entfernen.
Entfernen Sie jeweils die beiden
Schrauben an beiden Abdeckungen.

USB memory

TP/OP
Rückseite
I/O
RC170 Rev.1a
