3. Aufbau der Steuerung

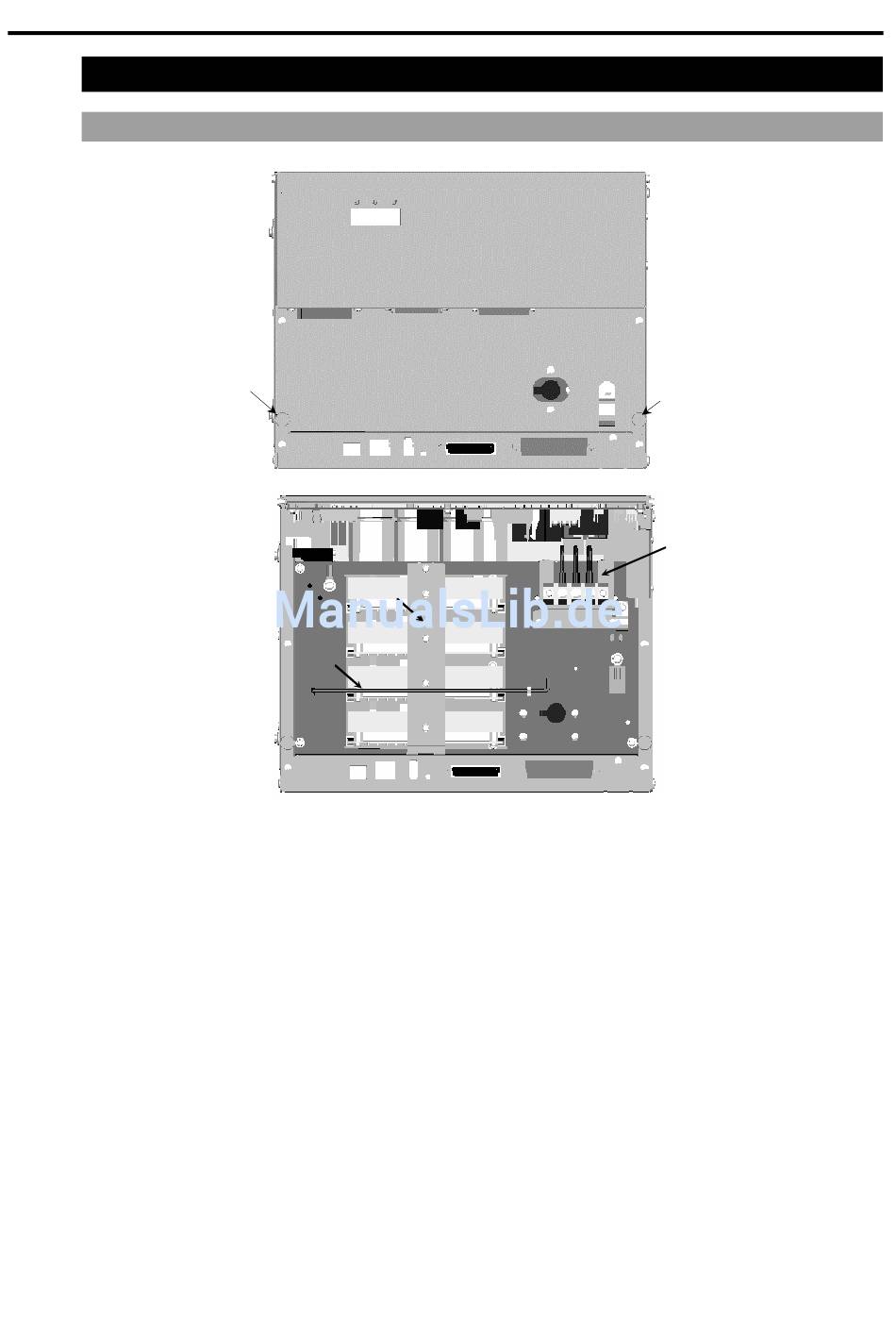

3.1 Position der Teile

(1)
(1) Schlitzschraube
(2) Montagebügel der Motortreiber
(3) Haltebügel für die Vorderseite
RC170 Rev.1a
(2)
(3)
Dies sind zwei der vier Befestigungsschrauben der vorderen Steuerungsabdeckung.
Verwenden Sie diese Schrauben, um Motortreiber-Module und die
CPU-Boardeinheit herauszuziehen.
Dieser Bügel dient zur Montage der 4-Achsmotortreiber. Stellen Sie sicher, dass
jeder Motortreiber korrekt angeschlossen ist, und montieren Sie den Bügel. Ein
fehlerhafter Anschluss kann nicht nur die Funktion des Robotersystems
beeinträchtigen, sondern auch zu Sicherheitsproblemen führen.
Dieser Haltebügel wird verwendet, wenn die Vorderseite der Steuerung geöffnet wird.
Stellen Sie sicher, dass sich der Haltebügel sicher an der korrekten Stelle befindet.
Wartung 3. Aufbau der Steuerung
(1)
AC Klemmleiste
Dieses Teil steht unter
Hochspannung.
Schalten Sie die
Stromversorgung aus und
ziehen Sie den Stecker, bevor
Sie Arbeiten durchführen.
