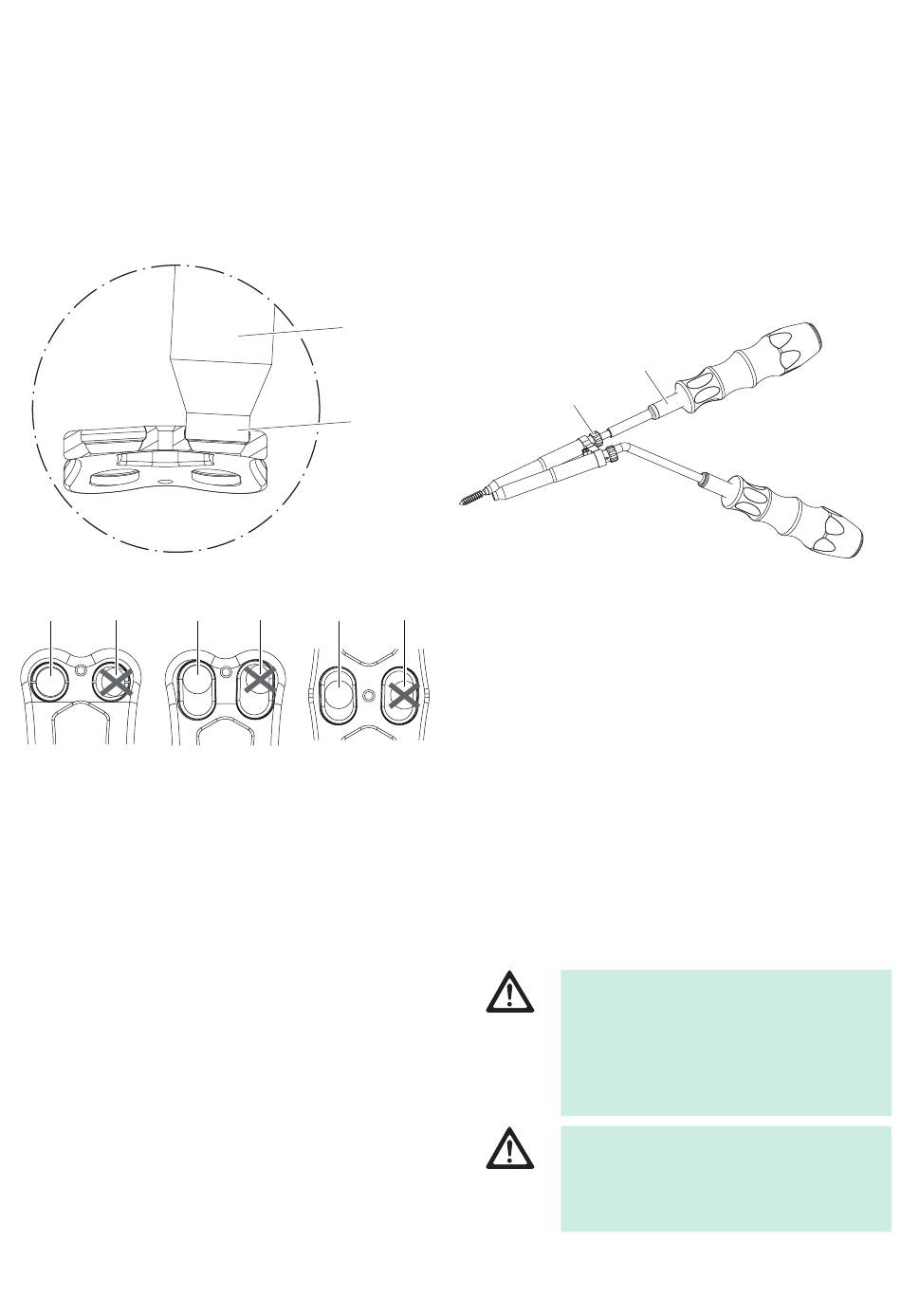

Fig. 14
a
b
A
B
Fig. 15
Legend
A Hybridplattans samtliga hål
B Den dynamiska plattans distala långsmala hål
B Den dynamiska plattans mittre långsmala hål
a
Korrekt positionerad Quintex®-skruv
b Fel positionerad Quintex®-skruv
E / F / G / H
5
a
b
a
C
4.5
Gängskärning (tillval)
Quintex®-skruvarna är självskärande. Trots detta kan skruvhålen även för-
beredas med gängskärare L.
3
Fig. 16
►
Använd gängskärare L med borrjiggen.
b
►
Sätt in gängskäraren L i borrjiggen och kontrollera borrdjupet med
skjutmått (t.ex. 14 mm).
►
För att ställa in erforderligt skärdjup med de djupinställningsbara borr-
jiggarna E och F (10 mm till 28 mm) vrids borrjiggens styrhylsa 3 i rikt-
ning + eller -.
Tips
Borrjiggens gängning är vänstergängad.
För varje halvt varv (= djupinställning 0,5 mm) hakar styrhylsan in hörbart
och märkbart.
►
Sätt an gängskärarens arbetsände genom borrmallen i borrhålet.
►
Skruva in gängskäraren I långsamt med jämna skruvande rörelser ända
till anslaget.
►
Skruva ut gängskäraren moturs ur borrhålet och ta bort den.
4.6
Sätta i skruvarna
Risk för att skada Quintex®-plattan och/eller
Quintex®-skruven vid inskruvning i plattan på
grund av felaktigt påsatt skruvmejsel!
OBSERVERA
►
►
Risk för att skada låsringen eller låsmekanismen på
Quintex®-skruven och att skruvmejselns
arbetsände går av om skruvmejseln sätts an snett
OBSERVERA
eller tippar!
►
L
Sätt in skruvmejselns arbetsände helt och hållet
i skruven insexrundningen (skruvupptagning).
Utöva ett lätt axialt tryck på skruven medan
skruven skruvas i.
Justera alltid in skruvmejseln mot skruvaxeln.
