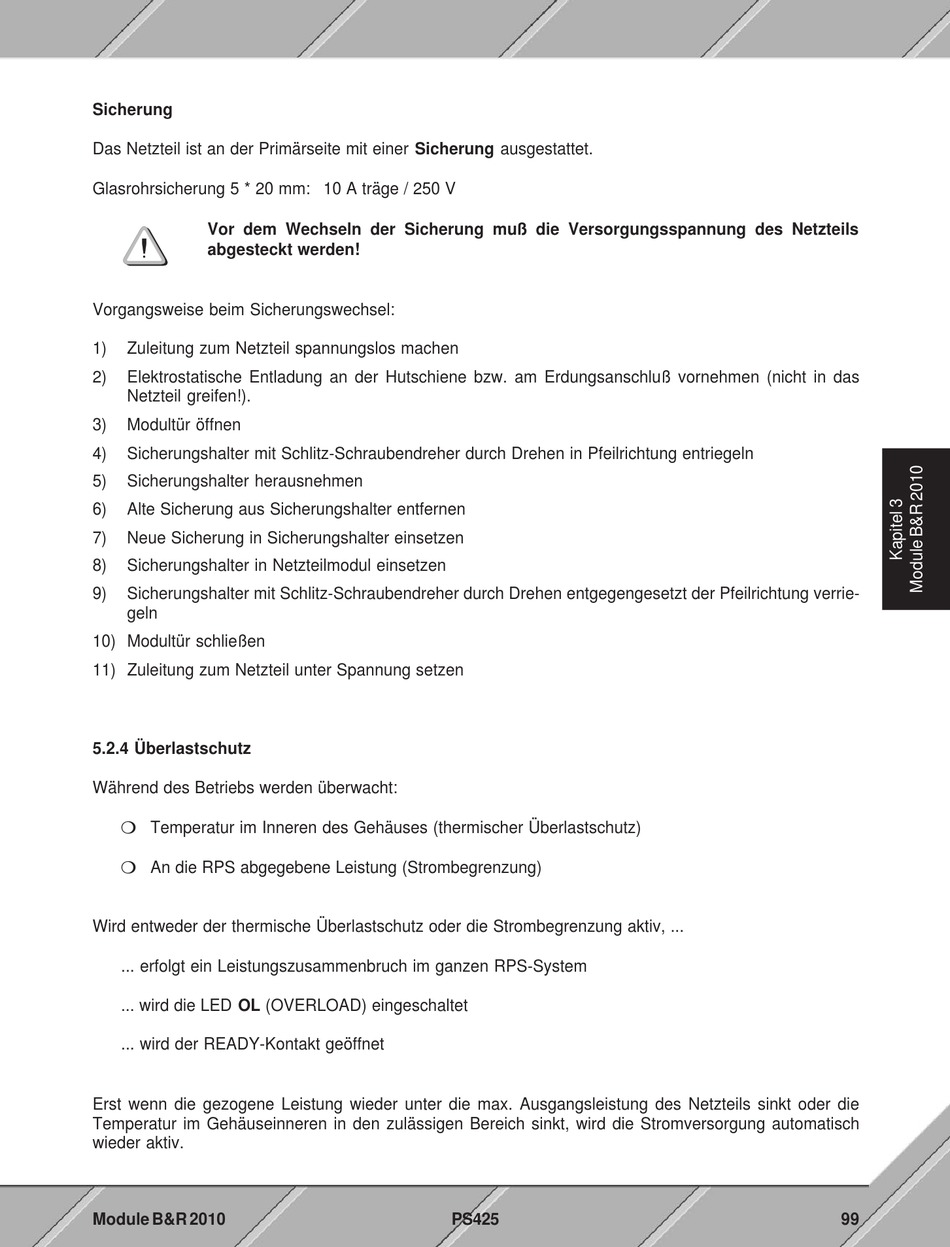

Sicherung
Das Netzteil ist an der Primärseite mit einer Sicherung ausgestattet.
Glasrohrsicherung 5 * 20 mm: 10 A träge / 250 V
Vor dem Wechseln der Sicherung muß die Versorgungsspannung des Netzteils
abgesteckt werden!
Vorgangsweise beim Sicherungswechsel:
1)
Zuleitung zum Netzteil spannungslos machen
2)
Elektrostatische Entladung an der Hutschiene bzw. am Erdungsanschluß vornehmen (nicht in das
Netzteil greifen!).
3)
Modultür öffnen
4)
Sicherungshalter mit Schlitz-Schraubendreher durch Drehen in Pfeilrichtung entriegeln
5)
Sicherungshalter herausnehmen
6)
Alte Sicherung aus Sicherungshalter entfernen
7)
Neue Sicherung in Sicherungshalter einsetzen
8)
Sicherungshalter in Netzteilmodul einsetzen
9)
Sicherungshalter mit Schlitz-Schraubendreher durch Drehen entgegengesetzt der Pfeilrichtung verrie-
geln
10) Modultür schließen
11) Zuleitung zum Netzteil unter Spannung setzen
5.2.4 Überlastschutz
Während des Betriebs werden überwacht:
m Temperatur im Inneren des Gehäuses (thermischer Überlastschutz)
m An die RPS abgegebene Leistung (Strombegrenzung)
Wird entweder der thermische Überlastschutz oder die Strombegrenzung aktiv, ...
... erfolgt ein Leistungszusammenbruch im ganzen RPS-System
... wird die LED OL (OVERLOAD) eingeschaltet
... wird der READY-Kontakt geöffnet
Erst wenn die gezogene Leistung wieder unter die max. Ausgangsleistung des Netzteils sinkt oder die
Temperatur im Gehäuseinneren in den zulässigen Bereich sinkt, wird die Stromversorgung automatisch
wieder aktiv.
