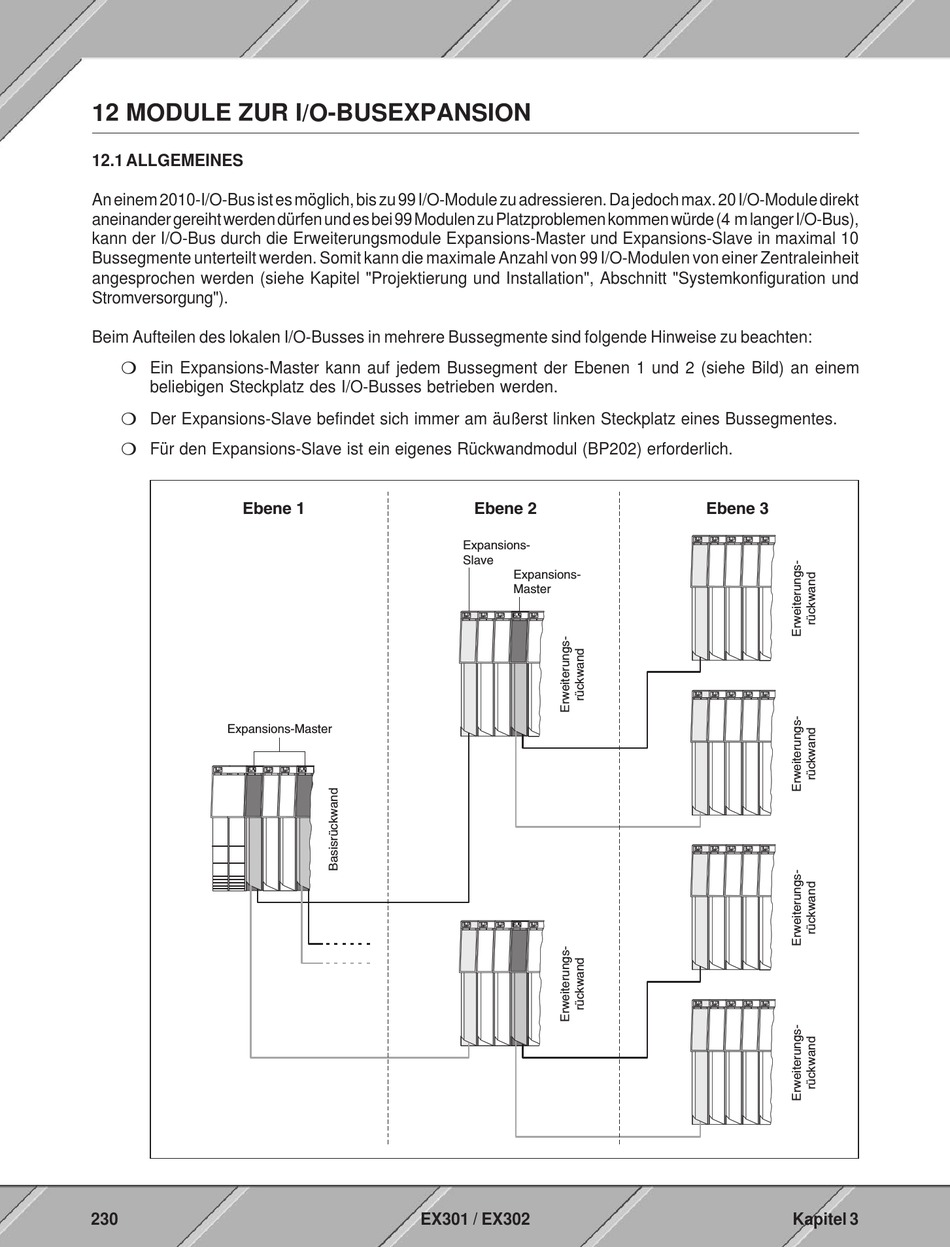

12 MODULE ZUR I/O-BUSEXPANSION

12.1 ALLGEMEINES

An einem 2010-I/O-Bus ist es möglich, bis zu 99 I/O-Module zu adressieren. Da jedoch max. 20 I/O-Module direkt
aneinander gereiht werden dürfen und es bei 99 Modulen zu Platzproblemen kommen würde (4 m langer I/O-Bus),
kann der I/O-Bus durch die Erweiterungsmodule Expansions-Master und Expansions-Slave in maximal 10
Bussegmente unterteilt werden. Somit kann die maximale Anzahl von 99 I/O-Modulen von einer Zentraleinheit
angesprochen werden (siehe Kapitel "Projektierung und Installation", Abschnitt "Systemkonfiguration und
Stromversorgung").
Beim Aufteilen des lokalen I/O-Busses in mehrere Bussegmente sind folgende Hinweise zu beachten:
m Ein Expansions-Master kann auf jedem Bussegment der Ebenen 1 und 2 (siehe Bild) an einem
beliebigen Steckplatz des I/O-Busses betrieben werden.
m Der Expansions-Slave befindet sich immer am äußerst linken Steckplatz eines Bussegmentes.
m Für den Expansions-Slave ist ein eigenes Rückwandmodul (BP202) erforderlich.
Ebene 1
Expansions-Master
230
Ebene 2
Expansions-
Slave
Expansions-
Master
EX301 / EX302
Ebene 3
Kapitel 3
