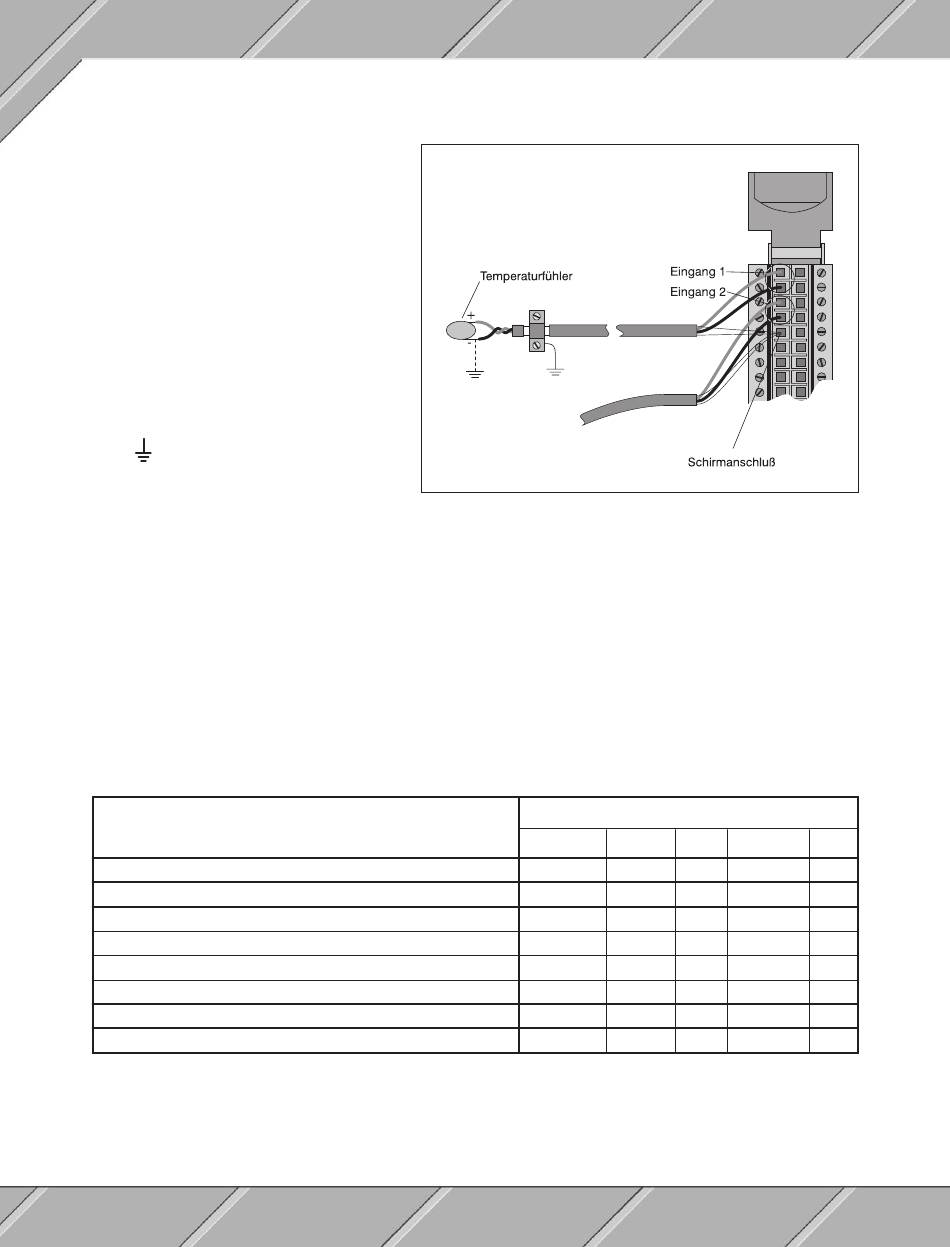

Anschluß der Signalkabel
Für die Anschlußleitungen der Temperatur-
fühler müssen geschirmte Leitungen ver-
wendet werden. Die Schirmerdung erfolgt
für jeweils zwei Eingänge an einem der
dafür vorgesehenen Schirmanschlüsse der
Feldklemme. Bei einigen Thermoelemen-
ten ist der Minus-Schenkel des Fühlers
geerdet, was keine störenden Auswirkun-
gen auf die Messung hat.
Aus EMV-Gründen wird das Kurzschließen
offener Eingänge empfohlen.
Die acht Schirmanschlüsse sind gleichwer-
tig und jeweils über 100 Ω Widerstände mit
Erde (
, d. h.: Ableitblech und Hutschiene)
verbunden.
Einfluß der Ausgleichsleitungslänge
Der durch den Leitungswiderstand hervorgerufene Meßfehler ist im typischen Fall vernachlässigbar. Bei
einem Leitungswiderstand von 40 Ω (das entspricht einer Leitungslänge von ca. 40 m) beträgt der Meßfehler
9 µV (entspricht 0,013 % vom Meßbereich).
9.6.5 Variablendeklaration
Betriebsart AT600
Funktion
Analoger Eingang einzeln (Kanal x)
Statusregister AT600
Meßbereichsüberschreitungsregister für die Eingänge 1 bis 8
Meßbereichsüberschreitungsregister für die Eingänge 9 bis 16
Meßbereichsunterschreitungsregister für die Eingänge 1 bis 8
Meßbereichsunterschreitungsregister für die Eingänge 9 bis 16
Modusregister 1
Statusregister 1
196
Gültigkeitsb.
Datentyp
tk_global
INT16
tk_global
BYTE
tk_global
BYTE
tk_global
BYTE
tk_global
BYTE
tk_global
BYTE
tk_global
BYTE
tk_global
BYTE
AT610
Variablendeklaration
Länge
Modultyp
1
Analog In
1
Status In
1
Status In
1
Status In
1
Status In
1
Status In
1
Status Out
1
Status In
Kapitel 3
Kanal
1 ... 16
0
2
3
4
5
8
8
